Glasfaserkabel - Multimode - OM4

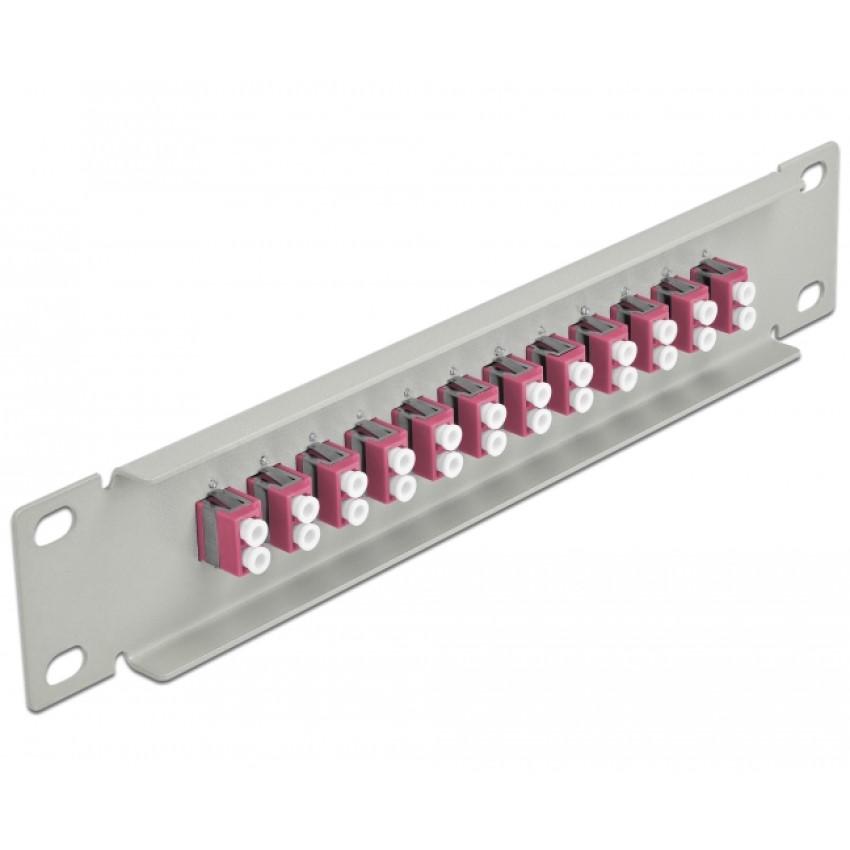

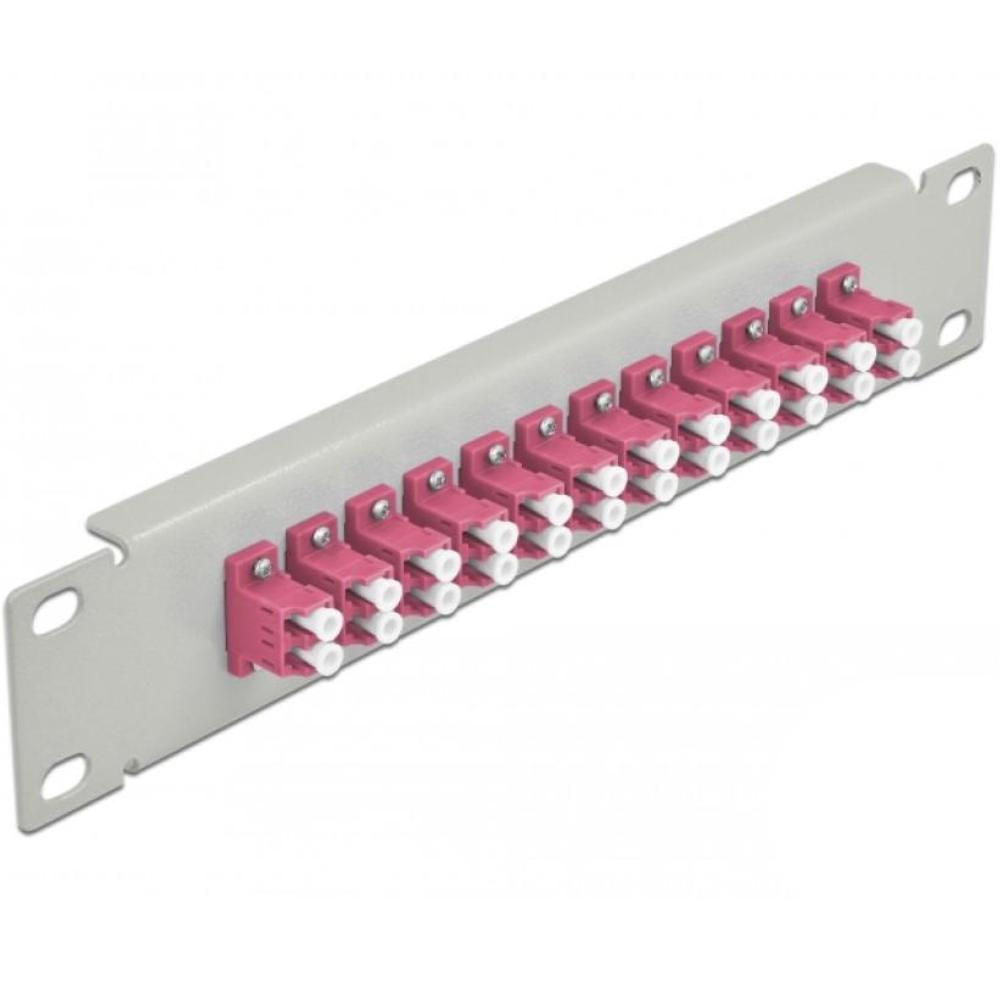

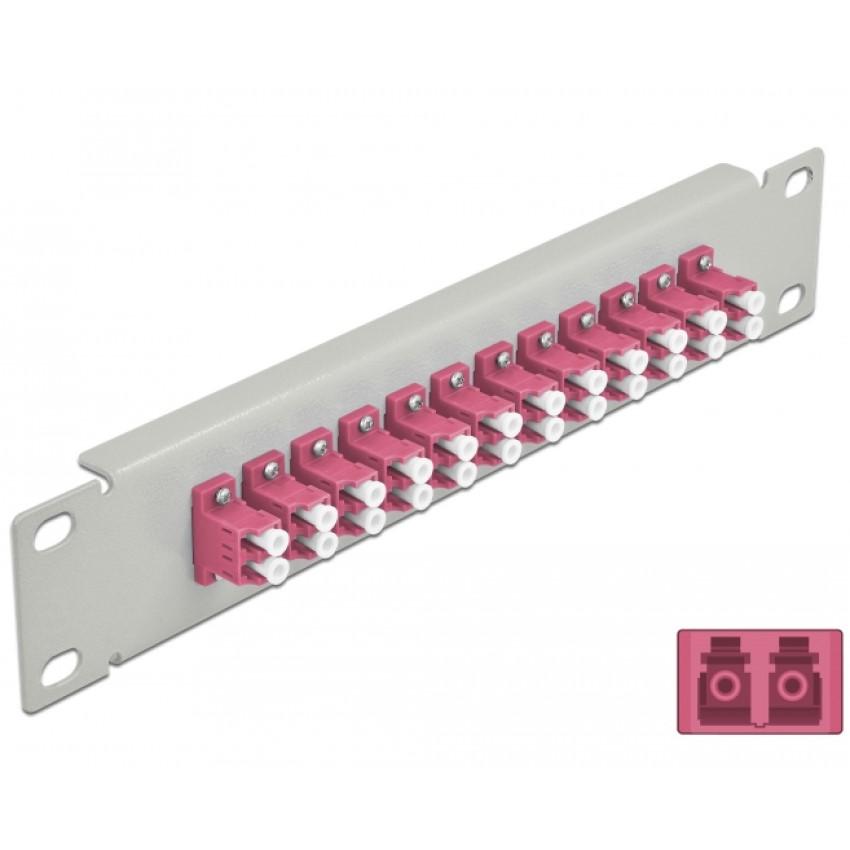

Dieses Glasfaser-Patchpanel ist für die Montage in einem 10-Zoll-Netzwerkschrank vorgesehen und benötigt 1U Rack-Höhe. Das Panel ist mit 12 LC Duplex Glasfaserkupplungen ausgestattet und wird als passiver Verbindungspunkt für Glasfaserverbindungen mit Duplex-Faserterminierung eingesetzt.

Anwendung
Dieses Patchpanel dient zum Verbinden und Organisieren von Glasfaserkabeln innerhalb einer 10-Zoll-Rack-Anordnung. Die LC Duplex Kupplungen ermöglichen die Verwendung von zwei separaten Glasfasern pro Port für gleichzeitiges Senden und Empfangen.

Konstruktion und Eigenschaften
Das Panel besteht aus einem Metallgehäuse mit integrierten LC Duplex Kupplungen. Die Kupplungen sind mit einer Keramikhülse zur präzisen Ausrichtung der Glasfasern versehen. Staubkappen schützen ungenutzte Ports vor Verschmutzung und mechanischer Beschädigung.

Spezifikationen
• Typ: Glasfaser-Patchpanel
• Rackformat: 10-Zoll
• Höheneinheit: 1U
• Anzahl Ports: 12
• Anschlüsse: LC Duplex female > LC Duplex female
• Hülse: Keramik
• Schutz: Staubkappen pro Port
• Konstruktion: Metallgehäuse
• Abmessungen (L x B x H): 254 x 44 x 10 mm

Erläuterung der verwendeten Begriffe
• LC Duplex: Kompakter Glasfasersteckverbinder, bei dem pro Port zwei separate Glasfasern angeschlossen werden, eine zum Senden und eine zum Empfangen. Dies ermöglicht Full-Duplex-Kommunikation bei hoher Portdichte.
• Keramikhülse: Präzisionsteil, das für die exakte Zentrierung der Glasfasern sorgt und somit zu einer stabilen optischen Verbindung beiträgt.
• 10-Zoll: Kompaktes Rackformat, das in kleineren Netzwerk- und Glasfaserinstallationen verwendet wird.
• 1U: Höheneinheit innerhalb eines Racks, wobei 1U gleich 44,45 mm ist.
