Glasfaserkabel - Singlemode

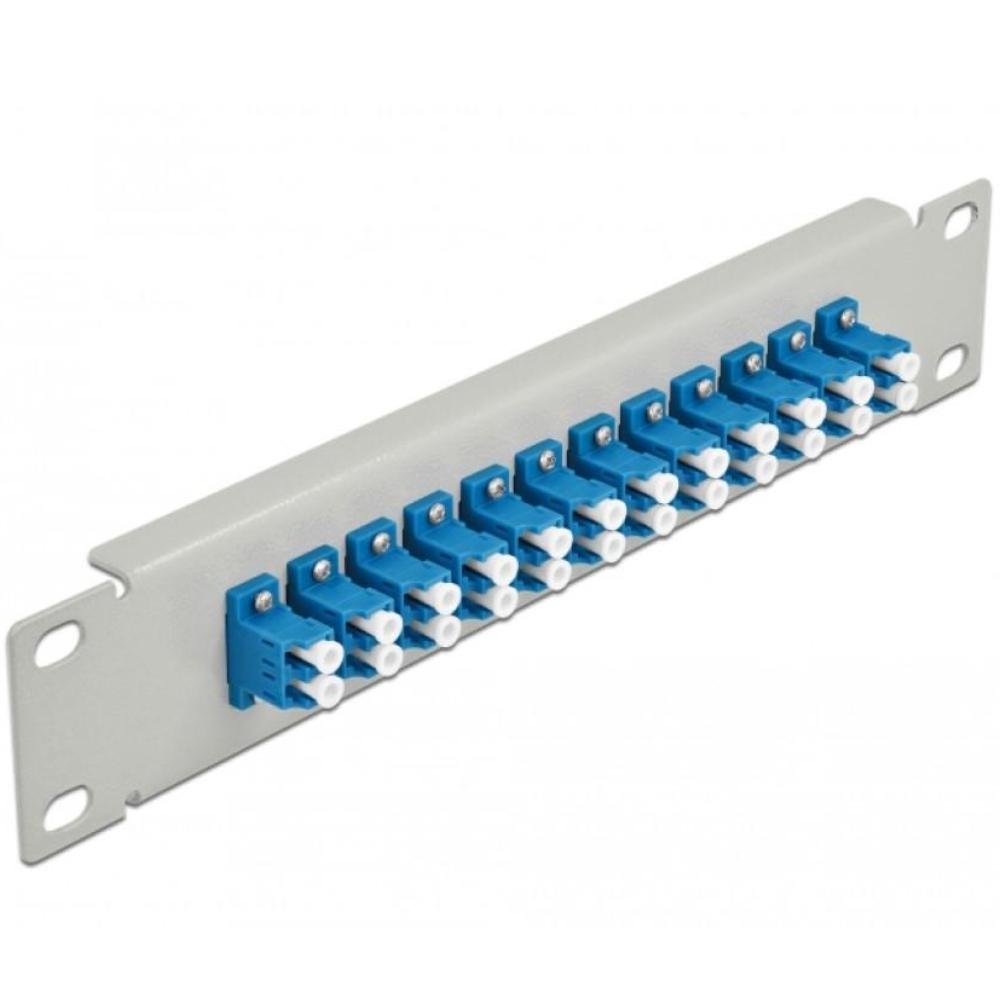

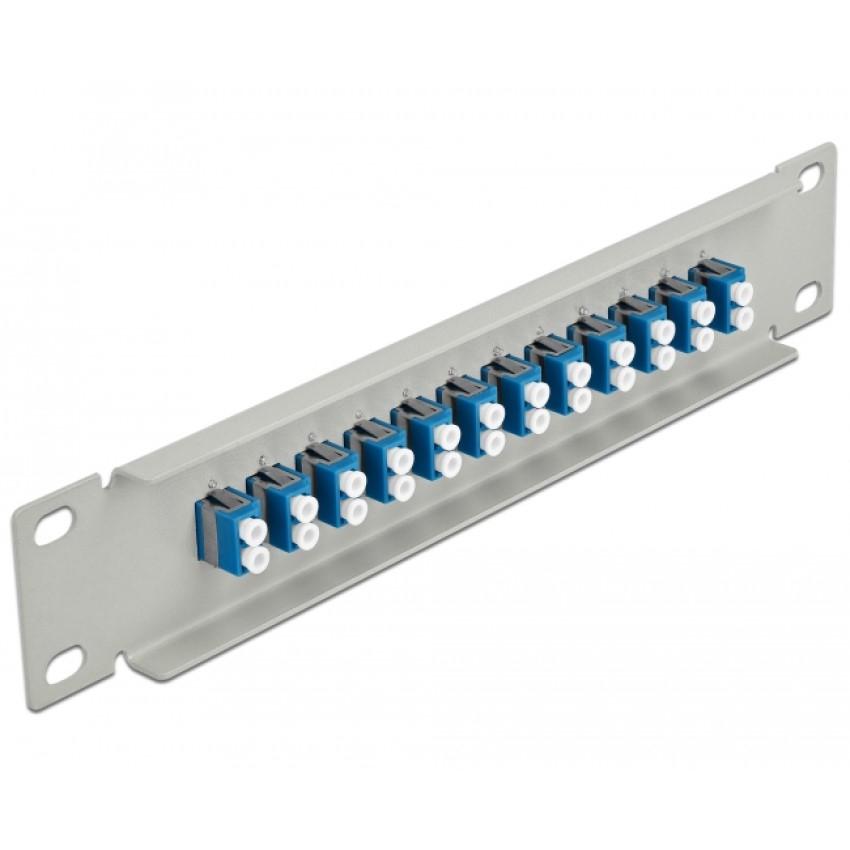

Dieses Glasfaser-Patchpanel ist für die Montage in einem 10-Zoll-Netzwerkschrank vorgesehen und belegt 1 HE Rack-Höheneinheit. Das Panel ist mit 12 LC Duplex Glasfaserkupplungen ausgestattet und wird als passiver Verbindungspunkt für Single-Mode-Glasfaserverbindungen eingesetzt.

Anwendung
Dieses Patchpanel wird zum Durchverbinden und Strukturieren von Single-Mode-Glasfaserkabeln innerhalb einer 10-Zoll-Rack-Aufstellung verwendet. Die LC Duplex Kupplungen ermöglichen eine Full-Duplex-Kommunikation, bei der separate Fasern zum Senden und Empfangen verwendet werden.

Konstruktion und Eigenschaften
Das Panel besteht aus einem Metallgehäuse mit integrierten LC Duplex Kupplungen. Die Kupplungen sind mit einer Keramikhülse ausgestattet, die eine präzise Ausrichtung der Glasfasernkerne und somit eine stabile optische Verbindung gewährleistet. Unbenutzte Ports können mit Staubkappen zum Schutz vor Verschmutzung verschlossen werden.

Spezifikationen
• Typ: Glasfaser-Patchpanel
• Rack-Format: 10-Zoll
• Höheneinheit: 1 HE
• Anzahl Ports: 12
• Anschlüsse: LC Duplex female > LC Duplex female
• Fasertyp: single-mode
• Hülse: Keramik
• Schutz: Staubkappen pro Port
• Konstruktion: Metallgehäuse
• Abmessungen (L x B x H): 254 x 44 x 10 mm

Erläuterung der verwendeten Begriffe
• LC Duplex: kompakter Glasfaserstecker mit zwei Fasern pro Port. Durch die geringe Größe ist eine hohe Portdichte in Patchpanels möglich.
• Single-Mode Glasfaser: Glasfaser mit einem sehr schmalen Kern, konzipiert für die Übertragung über lange Distanzen mit geringer Dämpfung und hoher Signalqualität.
• Keramikhülse: Präzisionshülse in der Kupplung, die eine exakte Zentrierung der Glasfasernkerne gewährleistet, was für geringe Dämpfung und zuverlässige Signalübertragung unerlässlich ist.
• 10-Zoll: kompaktes Rack-Format, das in kleineren Netzwerk- und Telekommunikationsinstallationen eingesetzt wird.
• 1 HE: Höheneinheit innerhalb eines Racks, wobei 1 HE 44,45 mm entspricht.
