Glasfaserkabel

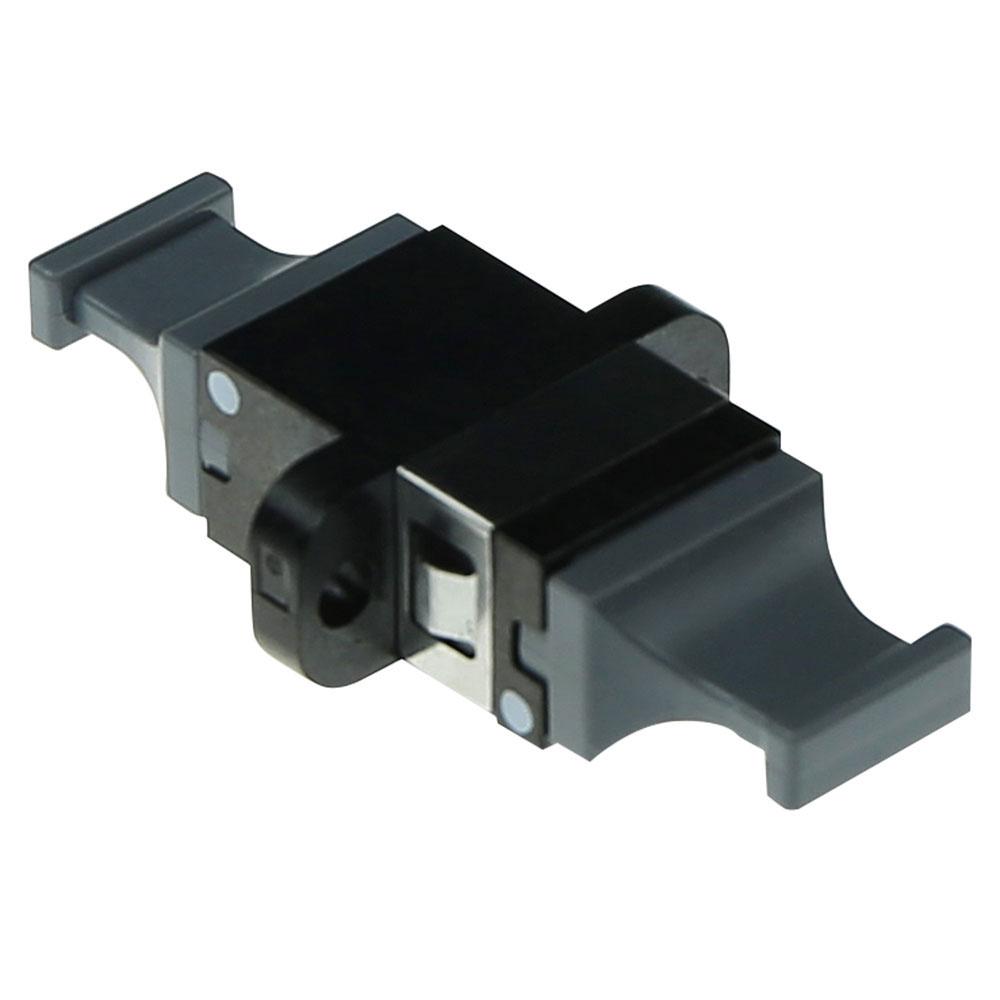

Dieser Glasfaseradapter dient zum Koppeln von zwei MTP/MPO Glasfasersteckverbindern in High-Density-Backbone- und Rechenzentrumsumgebungen gemäß ISO IEC 11801.
Der Adapter ist als eine MTP Key Up / Key Down Kupplung ausgeführt und eignet sich sowohl für Singlemode- als auch Multimode-Anwendungen.
Die präzise Ausrichtung der Faserpositionen sorgt für eine stabile Verbindung mit sehr geringer Dämpfung.
Der Adapter wird in Patchpanels, Kassetten und High-Density-Glasfasermodulen eingesetzt, wo MTP/MPO-Trunkverbindungen zusammengeführt werden.

Spezifikationen
• Typ MTP/MPO Glasfaseradapter
• Steckverbindertyp MTP (MPO)
• Konfiguration Key Up / Key Down
• Anwendung Geeignet für Single-Mode und Multimode Glasfaser
• Maximale Einfügedämpfung (IL max.) 0,2 dB
• Durchschnittliche Einfügedämpfung (IL avg.) 0,1 dB
• Gehäuse Kunststoff

IEC-Normen
• IEC 61754-7 Definition der MPO/MTP-Steckverbinderschnittstelle
• IEC 61300-3-4 Messmethode für Einfügedämpfung

Erläuterung der Begriffe
• MTP Hochleistungsversion des MPO-Mehrfasersteckverbinders, entwickelt von US CONEC
• MPO Multi-fiber Push-On connector für hohe Faserzähldichte in Backbone- und Rechenzentruminstallationen
• Key Up / Key Down Positionierung des Führungsstifts für korrekte Faserpolarisation bei der Kopplung
• Einfügedämpfung (IL) Optische Dämpfung beim Übergang zwischen zwei Glasfaserkomponenten
• Singlemode Glasfasertyp für lange Distanzen mit geringer Dämpfung
• Multimode Glasfasertyp für kürzere Distanzen innerhalb von Gebäuden und Rechenzentren

Allgemeine Erläuterung zu MTP/MPO-Adaptern
• MTP/MPO-Adapter werden in High-Density-Glasfasersystemen eingesetzt, um Trunkkabel und Kassetten miteinander zu verbinden
• High-Density Lösungen ermöglichen eine hohe Portdichte innerhalb von 19-Zoll-Rack-Umgebungen
• Korrekte Key-Orientierung ist unerlässlich für die richtige Faserzuweisung und das Polaritätsmanagement
