Glasfaserkabel

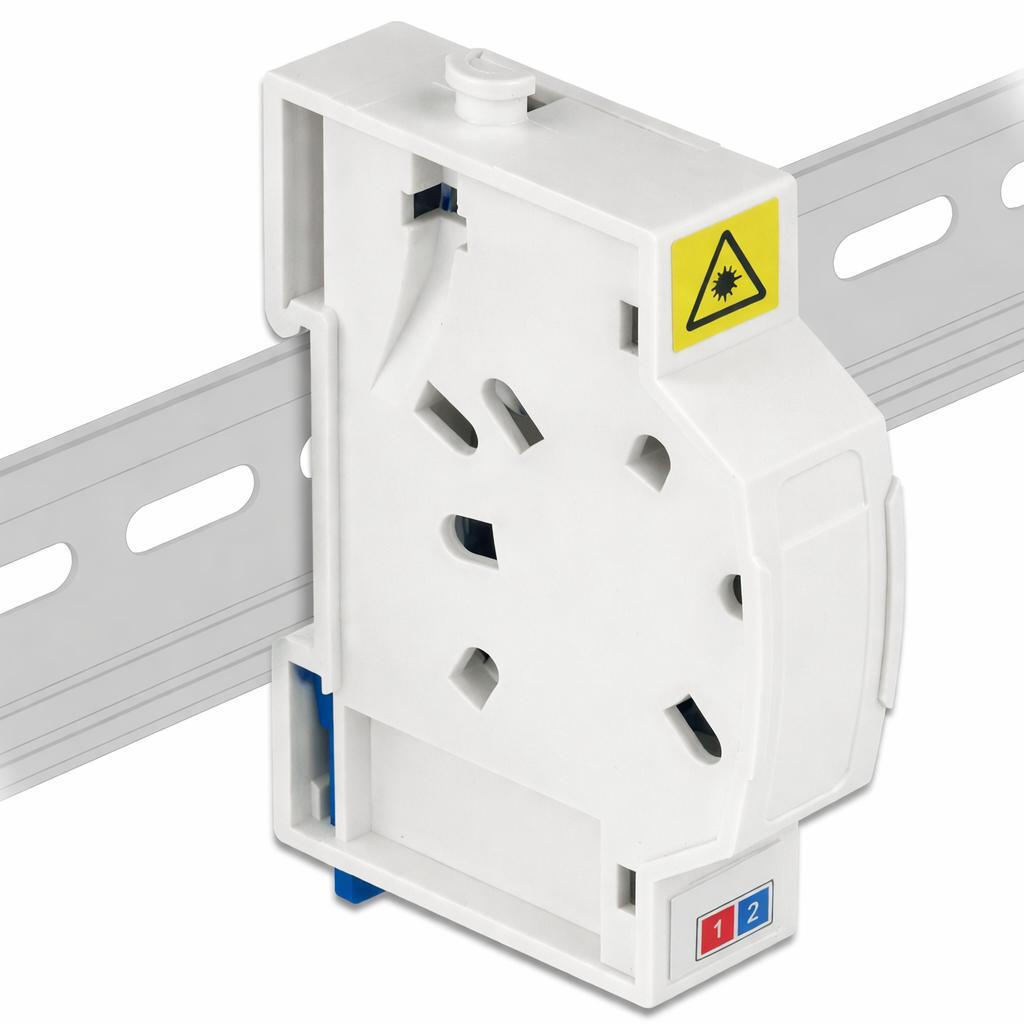

Diese Glasfaser-Anschlussdose dient zur Aufnahme und zum Schutz von Glasfaseradaptern in einer strukturierten Verkabelungsumgebung gemäß ISO/IEC 11801.

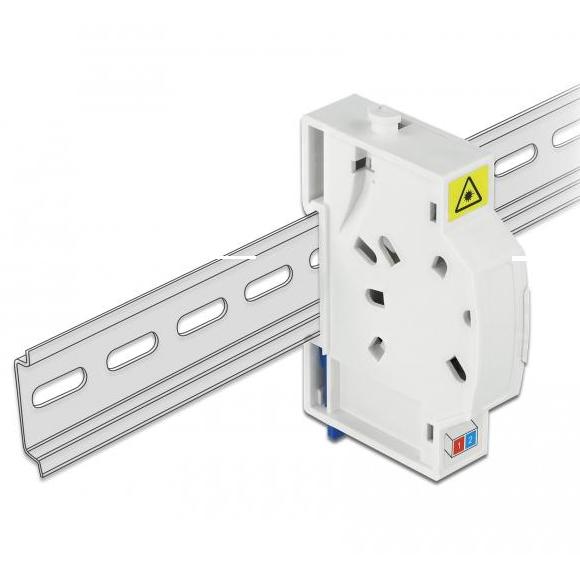

Das Gehäuse bietet Platz für 2 SC simplex oder LC duplex Glasfaseradapter und ist für die Montage auf einer 35 mm DIN-Schiene geeignet.
Die integrierte Schutzklappe unterstützt das Abdecken von ungenutzten Anschlüssen und reduziert die Verschmutzung der Steckerschnittstellen.

Spezifikationen
• Typ Glasfaser-Anschlussdose
• Kapazität 2 Steckplätze für SC simplex oder LC duplex Adapter
• Montage 35 mm DIN-Schiene
• Schutz Schutzklappe
• Gehäusematerial ABS
• Farbe weiß
• Abmessungen ca. 85,0 x 60,5 x 18,5 mm

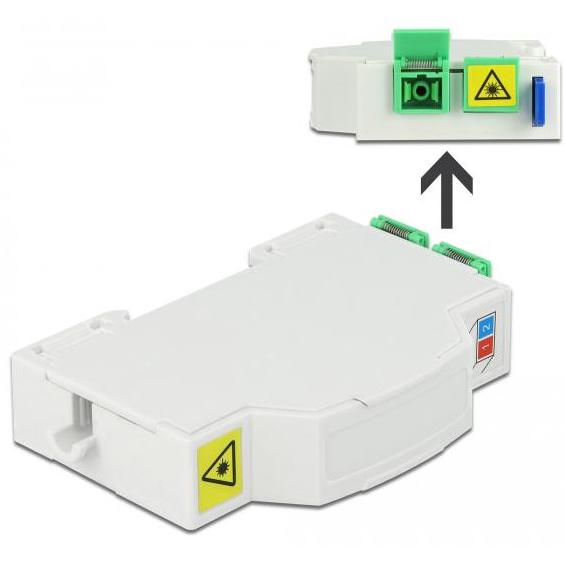

• Verpackungseinheit inklusive 2 SC simplex Adapter mit Laserschutzklappe

IEC-Normen
• IEC 60793 Allgemeine Spezifikation für optische Fasern
• IEC 61754-4 Definition der SC-Steckerschnittstelle
• IEC 61754-20 Definition der LC-Steckerschnittstelle

EN-Normen
• EN 60793 Europäische Übernahme der Spezifikationen für optische Fasern
• EN 61754-4 Europäische Übernahme der SC-Steckerschnittstelle
• EN 61754-20 Europäische Übernahme der LC-Steckerschnittstelle

Erläuterung der Begriffe
• SC simplex Glasfaseradapter mit einer Faserposition
• LC duplex kompakter Glasfaseradapter mit zwei Faserpositionen
• DIN-Schiene 35 mm standardisierte Montageschiene für modulare Installationen
• Laserschutzklappe mechanische Abschirmung, die die direkte Exposition gegenüber optischer Strahlung begrenzt
• ISO/IEC 11801 Internationale Norm, die Struktur, Topologie und Komponentenlayout von strukturierten Verkabelungssystemen für Datenkommunikationsnetze in Gebäuden und Campus beschreibt

Allgemeine Erläuterung zu Glasfaserkabeln
• LC kompakter Glasfaserstecker mit Klickverriegelung für hohe Portdichte
• SC rechteckiger Glasfaserstecker mit Push-Pull-Verriegelung für Patchpanels
• ST runder Glasfaserstecker mit Bajonettverriegelung für ältere Installationen
• E2000® Glasfaserstecker mit Schutzkappe für geringe Reflexion und zusätzliche Sicherheit
• MPO / MTP Mehrfaserstecker für hohe Faser-Dichte in Rechenzentren

• Simplex einzelne Glasfaser für die Datenübertragung in einer Richtung
• Duplex zwei Glasfasern für gleichzeitige Kommunikation in beide Richtungen

• Multimode-Glasfaser Glasfasertyp für kurze bis mittlere Distanzen innerhalb von Gebäuden
• Singlemode-Glasfaser Glasfasertyp für lange Distanzen und Backbone-Verbindungen

Erläuterung der OM-Kategorien
• OM1 Multimode-Glasfaser 62,5/125 µm geeignet bis ca. 275 m bei 1 Gb und etwa 33 m bei 10 Gb
• OM2 Multimode-Glasfaser 50/125 µm geeignet bis ca. 550 m bei 1 Gb und etwa 82 m bei 10 Gb
• OM3 Laser-optimierte Multimode-Glasfaser geeignet bis ca. 300 m bei 10 Gb, ca. 100 m bei 40 Gb und ca. 100 m bei 100 Gb
• OM4 verbesserte laser-optimierte Multimode-Glasfaser geeignet bis ca. 400 m bei 10 Gb und ca. 150 m bei 40 Gb
• OM5 Wideband Multimode-Glasfaser geeignet bis ca. 400 m bei 10 Gb und ca. 150 m bei 40 Gb, entwickelt für die Übertragung über mehrere kurze Wellenlängen innerhalb einer Faser gemäß SWDM
