Glasfaserkabel

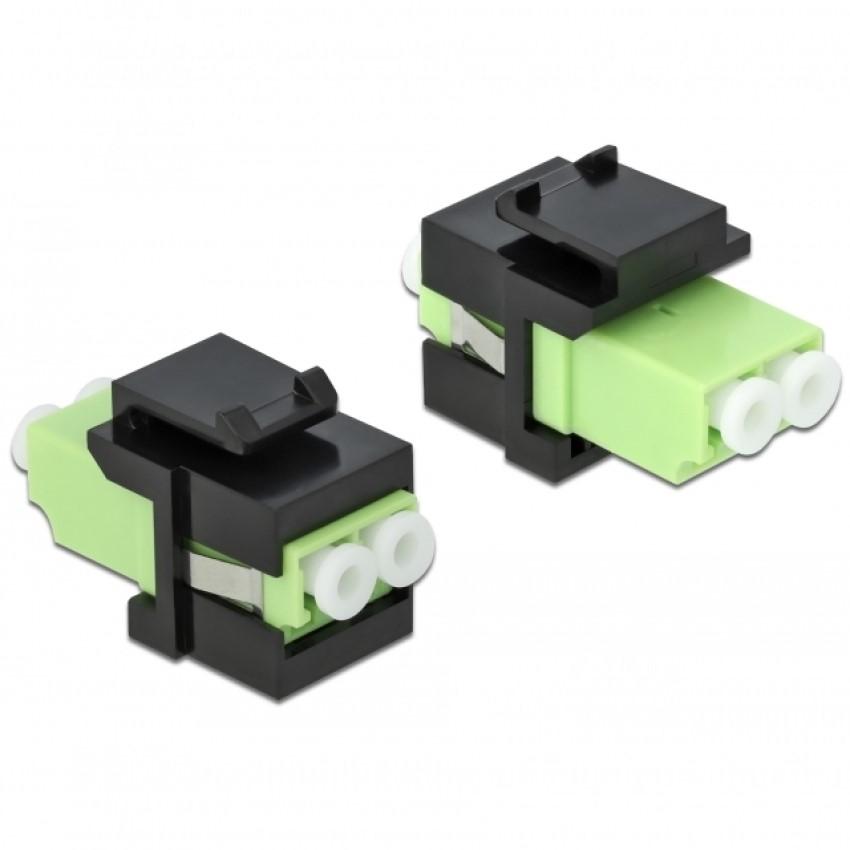

Diese Glasfaserzubehör ist zur Abdeckung eines Keystone-Ports in einer strukturierten Verkabelungsumgebung gemäß ISO/IEC 11801 bestimmt.
Die Abdeckung ist für Keystone-Öffnungen mit standardisierten Abmessungen geeignet und kann in Patchfeldern, Wanddosen und Aufputzgehäusen verwendet werden.
Das Element ist für die Verwendung in Kombination mit Glasfaseradaptern oder als Blindabdeckung für ungenutzte Keystone-Positionen vorgesehen.

Spezifikationen
• Typ Keystone-Abdeckung
• Geeignet für Keystone-Ports 19,2 x 14,9 mm
• Anwendung für Glasfaseradapter
• Farbe schwarz
• Abmessungen ca. 19,0 x 16,5 x 21,9 mm
• Verpackungseinheit 10 Stück

IEC-Normen
• ISO/IEC 11801 generische Verkabelungsnorm für strukturierte Netzwerke

EN-Normen
• EN 50173 Europäische Norm für generische Verkabelungssysteme

Begriffserklärungen
• Keystone standardisierte modulare Einbauöffnung für Steckverbinderschnittstellen
• Patchpanel passiver Verteilerpunkt für Netzwerkverbindungen
• ISO/IEC 11801 internationale Norm, die die Struktur, Topologie und Komponentenanordnung von strukturierten Verkabelungssystemen für Datenkommunikationsnetzwerke in Gebäuden und auf Campus beschreibt

Allgemeine Erklärung zu Glasfaserkabeln
• LC kompakter Glasfaserstecker mit Klickverriegelung für hohe Portdichte
• SC rechteckiger Glasfaserstecker mit Push-Pull-Verriegelung für Patchpanels
• ST runder Glasfaserstecker mit Bajonettverschluss für ältere Installationen
• E2000® Glasfaserstecker mit Schutzkappe für geringe Reflexion und zusätzliche Sicherheit
• MPO / MTP Mehrfaserstecker für hohe Faserdichte in Rechenzentren

• Simplex einzelne Glasfaser für die Datenübertragung in einer Richtung
• Duplex zwei Glasfasern für gleichzeitige Kommunikation in beide Richtungen

• Multimode-Glasfaser Glasfasertyp für kurze bis mittlere Distanzen innerhalb von Gebäuden
• Singlemode-Glasfaser Glasfasertyp für lange Distanzen und Backbone-Verbindungen

Erklärung der OM-Kategorien
• OM1 Multimode-Glasfaser 62,5/125 µm geeignet bis zu ca. 275 m bei 1 Gb und ungefähr 33 m bei 10 Gb
• OM2 Multimode-Glasfaser 50/125 µm geeignet bis zu ca. 550 m bei 1 Gb und ungefähr 82 m bei 10 Gb
• OM3 laseroptimierte Multimode-Glasfaser geeignet bis zu ca. 300 m bei 10 Gb, ca. 100 m bei 40 Gb und ca. 100 m bei 100 Gb
• OM4 verbesserte laseroptimierte Multimode-Glasfaser geeignet bis zu ca. 400 m bei 10 Gb und ca. 150 m bei 40 Gb
• OM5 Wideband-Multimode-Glasfaser geeignet bis zu ca. 400 m bei 10 Gb und ca. 150 m bei 40 Gb, entwickelt für die Übertragung über mehrere kurze Wellenlängen innerhalb einer Faser gemäß SWDM
