Glasfaserkabel

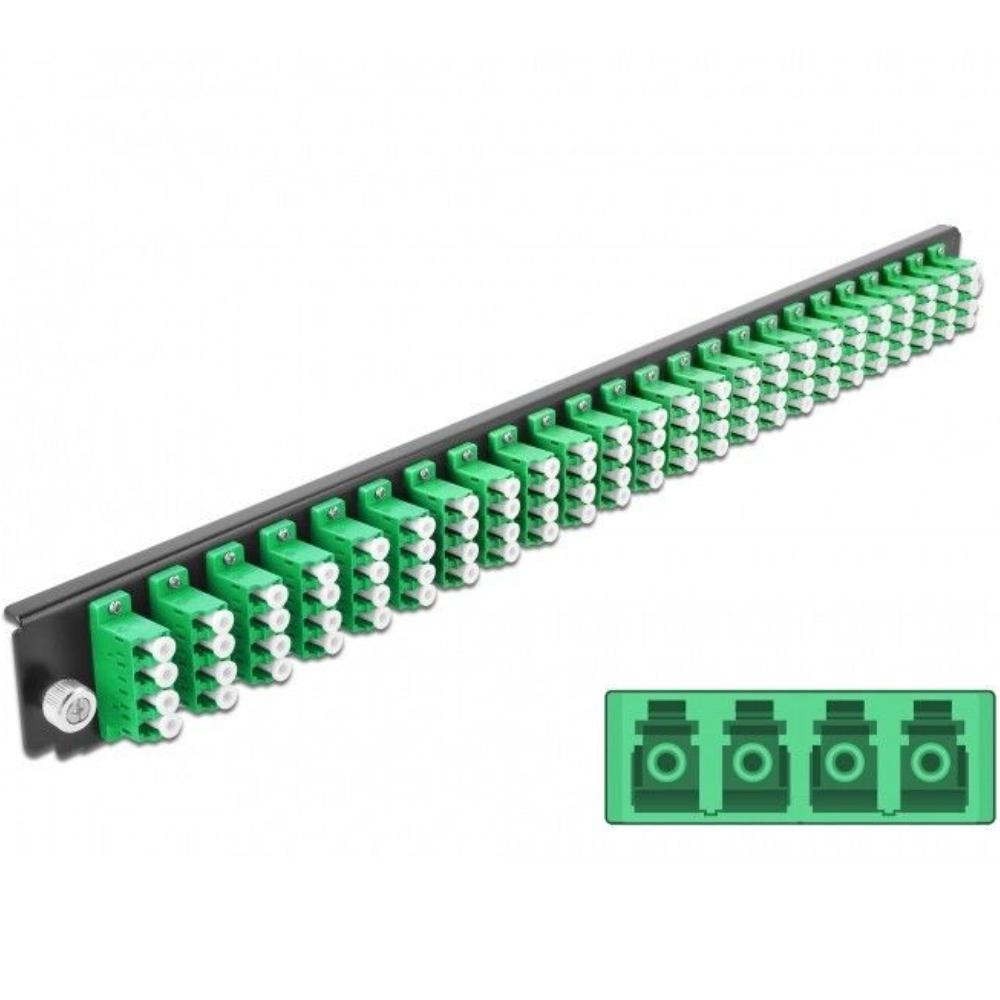

Dieses Glasfaser-Frontpanel ist für die Montage in einer 19-Zoll-Spleißbox vorgesehen und belegt 1U Rackhöhe. Das Panel ist mit 24 LC Quad Glasfaserkupplungen ausgestattet und wird als passiver Anschlusspunkt für hochdichte Single-Mode-Glasfaserverbindungen eingesetzt.

Anwendung
Dieses Frontpanel wird in einer 19-Zoll-Spleißbox verwendet, um gespleißte Single-Mode-Glasfasern übersichtlich zu terminieren und zu verbinden. Die LC Quad-Kupplungen ermöglichen die Verwaltung mehrerer Glasfasern pro Port in einer kompakten Rackaufstellung.

Konstruktion und Eigenschaften
Das Panel besteht aus einer Metallfrontplatte mit integrierten LC Quad-Kupplungen. Die Kupplungen sind mit einer Zirkoniumoxid-Keramik-Ferrule für eine präzise Ausrichtung der Glasfaserschwerpunkte ausgestattet. Schutzkappen verhindern Verschmutzung und Beschädigung ungenutzter Anschlüsse.

Spezifikationen
• Typ: Glasfaser-Frontpanel für Spleißbox
• Rackgröße: 19-Zoll
• Höheneinheit: 1U
• Anzahl der Ports: 24
• Steckverbinder: LC Quad female > LC Quad female
• Faserkapazität: 96 Glasfasern
• Ferrule: Zirkoniumoxid-Keramik
• Schutz: Schutzkappen pro Port
• Konstruktion: Metallfrontplatte
• Abmessungen (L x B x H): 439,0 x 39,4 x 19,5 mm

Erläuterung der verwendeten Begriffe
• LC Quad: Glasfasersteckverbinder, bei dem pro Port vier einzelne Glasfasern angeschlossen werden. Dies ermöglicht eine sehr hohe Faserdichte innerhalb eines Panels.
• Single-Mode-Glasfaser: Glasfasertyp mit einem sehr schmalen Kern, der für die Übertragung über lange Distanzen mit geringer Dämpfung und hoher Signalqualität entwickelt wurde.
• OS2: Single-Mode-Glasfaserkategorie, die für Langstreckenanwendungen und hohe Datenraten geeignet ist. OS2 wird in Backbone- und Access-Netzwerken eingesetzt und ist für die Verwendung mit Lasern bei Wellenlängen wie 1310 nm und 1550 nm optimiert.
• Zirkoniumoxid-Keramik-Ferrule: Präzisionsteil, das eine exakte Zentrierung der Glasfaserschwerpunkte gewährleistet, was für geringe Dämpfung und stabile Signalübertragung unerlässlich ist.
• 19-Zoll: internationale Rack-Norm für Netzwerk- und Telekommunikationsinstallationen.
• 1U: Höheneinheit innerhalb eines Racks, wobei 1U gleich 44,45 mm ist.
