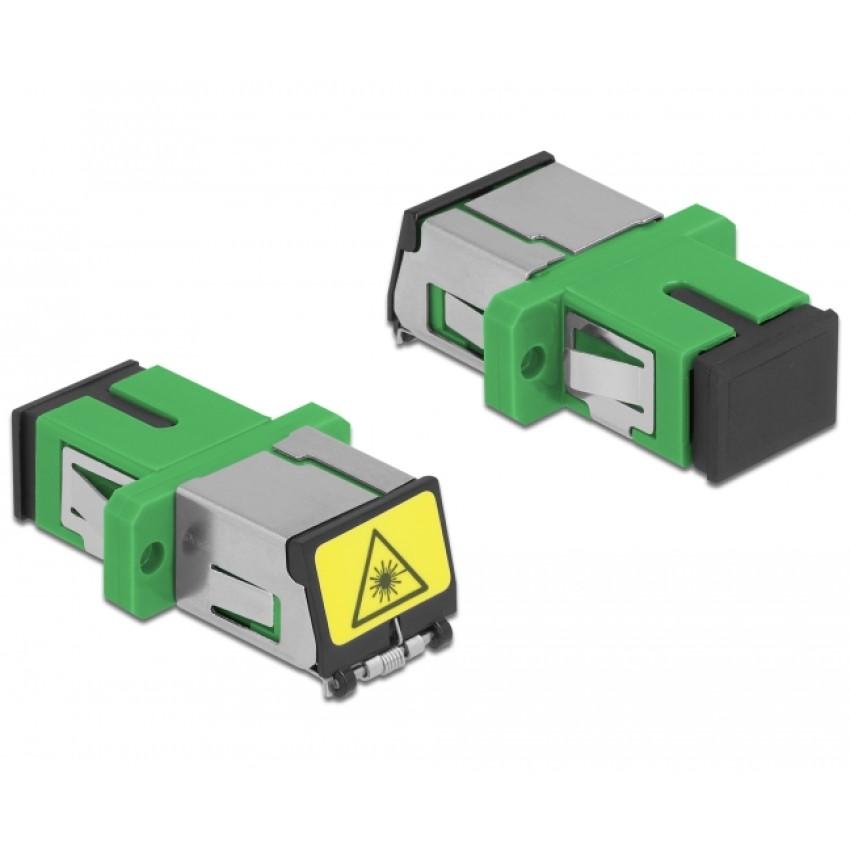

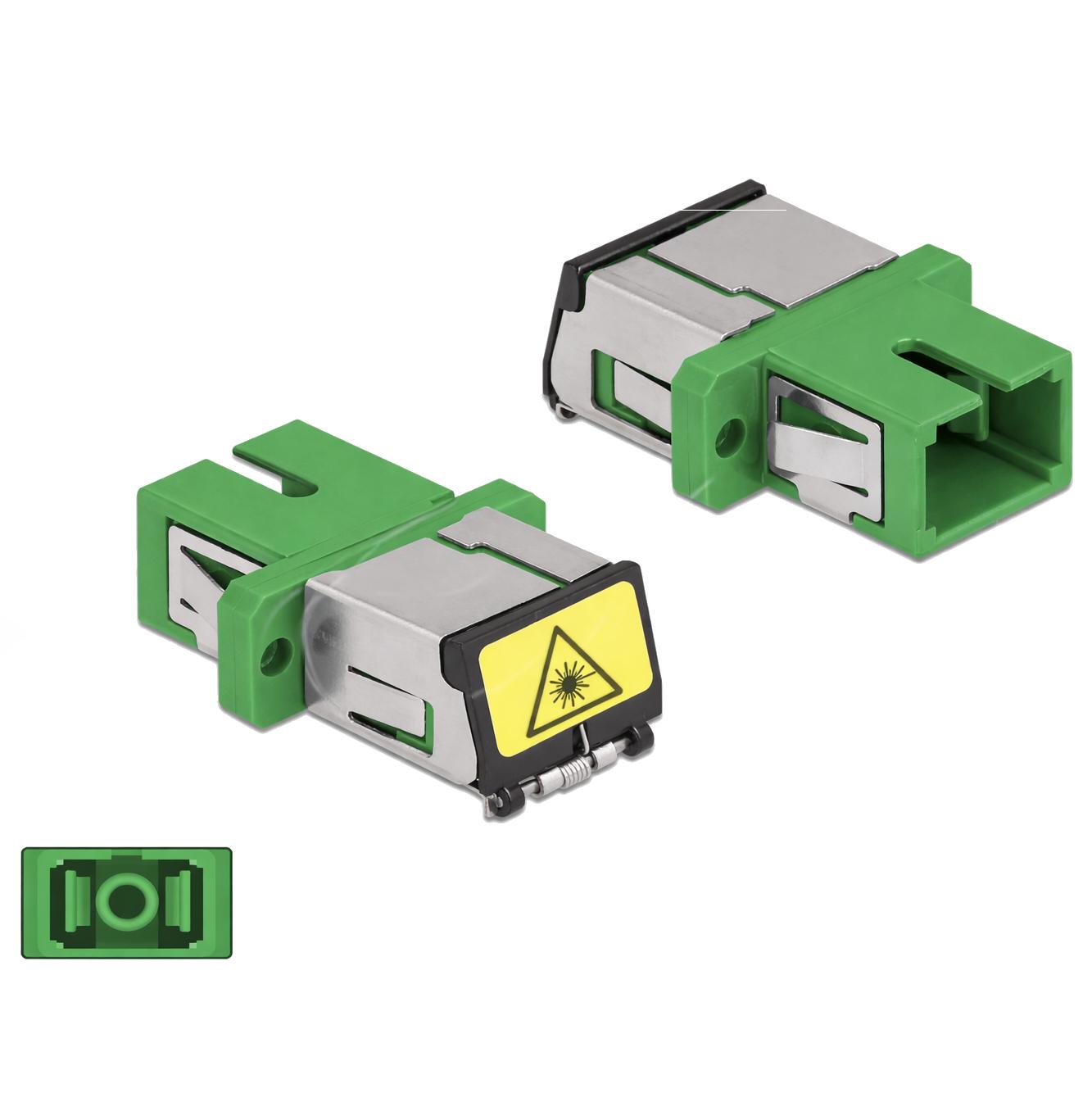

Glasfaserkupplung SC - SC

Dieser Glasfaser-Adapter dient zum Verbinden von zwei Glasfaser-Patchkabeln innerhalb einer passiven Glasfaserverbindung in einer strukturierten Verkabelungsumgebung gemäß ISO/IEC 11801.
Der Adapter ist als Simplex-Kopplung mit SC-Steckverbinderschnittstelle auf beiden Seiten ausgeführt und eignet sich für Singlemode-Anwendungen.
Die Verbindung ist eine SC-SC-Glasfaserverbindung und eignet sich für die Montage in Glasfaser-Anschlussdosen, Patchpanels und Gehäusen.
Die integrierte Keramikhülse unterstützt die präzise Ausrichtung der Ferrule und die Laser-Schutzkappe begrenzt die direkte Exposition gegenüber optischer Strahlung bei offenen Ports.

Spezifikationen
• Typ Glasfaser-Adapter
• Ausführung Simplex
• Anschluss Seite 1 SC Simplex Female
• Anschluss Seite 2 SC Simplex Female
• Fasertyp Singlemode Glasfaser
• Hülsenmaterial Keramik
• Laser-Schutz integrierte Schutzkappe
• Staubschutz Staubkappe
• Montage über Metallhalterung oder Schrauben
• Anzahl Montagebohrungen 2
• Durchmesser Montagebohrung 2,4 mm
• Mittenabstand Schraubenlöcher ca. 18 mm
• Panel-Ausschnitt ca. 13,4 x 9,5 mm
• Betriebstemperatur −20 bis 70 °C
• Gehäusematerial Kunststoff
• Farbe Grün
• Abmessungen ca. 27,4 x 12,7 x 9,3 mm

IEC-Normen
• IEC 60793-2-50 Spezifikation für Singlemode-Fasertypen

EN-Normen
• EN 60793-2-50 Europäische Übernahme der Singlemode-Fasertyp-Definitionen

Erläuterung der Begriffe
• SC-SC Glasfaserverbindung mit einer SC-Steckverbinderschnittstelle auf beiden Seiten
• Simplex Eine Glasfaserverbindung für die unidirektionale Übertragung pro Faserpfad
• Singlemode Fasertyp mit sehr kleinem Kern für die Übertragung über lange Distanzen mit minimaler Dispersion
• Keramikhülse Zentrierungshülse, die die Ausrichtung der Steckverbinder-Ferrulen für eine stabile Kopplung unterstützt
• Laser-Schutzkappe Mechanische Abschirmung, die die direkte Exposition gegenüber optischer Strahlung bei offenen Verbindungen begrenzt
• Staubkappe Abdeckung, die hilft, Verschmutzung der Adapter-Schnittstelle zu verhindern
• ISO/IEC 11801 Internationale Norm, die Struktur, Topologie und Komponentenanordnung von strukturierten Verkabelungssystemen für Datenkommunikationsnetze in Gebäuden und auf Campus beschreibt

Allgemeine Erläuterung zu Glasfaserkabeln
• LC Kompakter Glasfasersteckverbinder mit Schnappverriegelung für hohe Portdichte
• SC Rechteckiger Glasfasersteckverbinder mit Push-Pull-Verriegelung für Patchpanels
• ST Runder Glasfasersteckverbinder mit Bajonettverriegelung für ältere Installationen
• E2000® Glasfasersteckverbinder mit Schutzkappe für geringe Reflektion und zusätzliche Sicherheit
• MPO / MTP Mehrfasersteckverbinder für hohe Faseranzahl in Rechenzentren

• Simplex Eine einzelne Faser für die Datenübertragung in einer Richtung
• Duplex Zwei Fasern für die gleichzeitige Kommunikation in beide Richtungen

• Multimode-Glasfaser Fasertyp für kurze bis mittlere Distanzen innerhalb von Gebäuden
• Singlemode-Glasfaser Fasertyp für lange Distanzen und Backbone-Verbindungen

Erläuterung der OS-Kategorien
• OS1 Singlemode-Glasfaser, optimiert für die Übertragung bei 1310 nm, geeignet für bis zu ca. 10 km
• OS2 Singlemode-Glasfaser, geeignet für die Übertragung bei 1310 nm und 1550 nm mit Distanzen von bis zu 40 km und mehr, abhängig von aktiven Modulen
