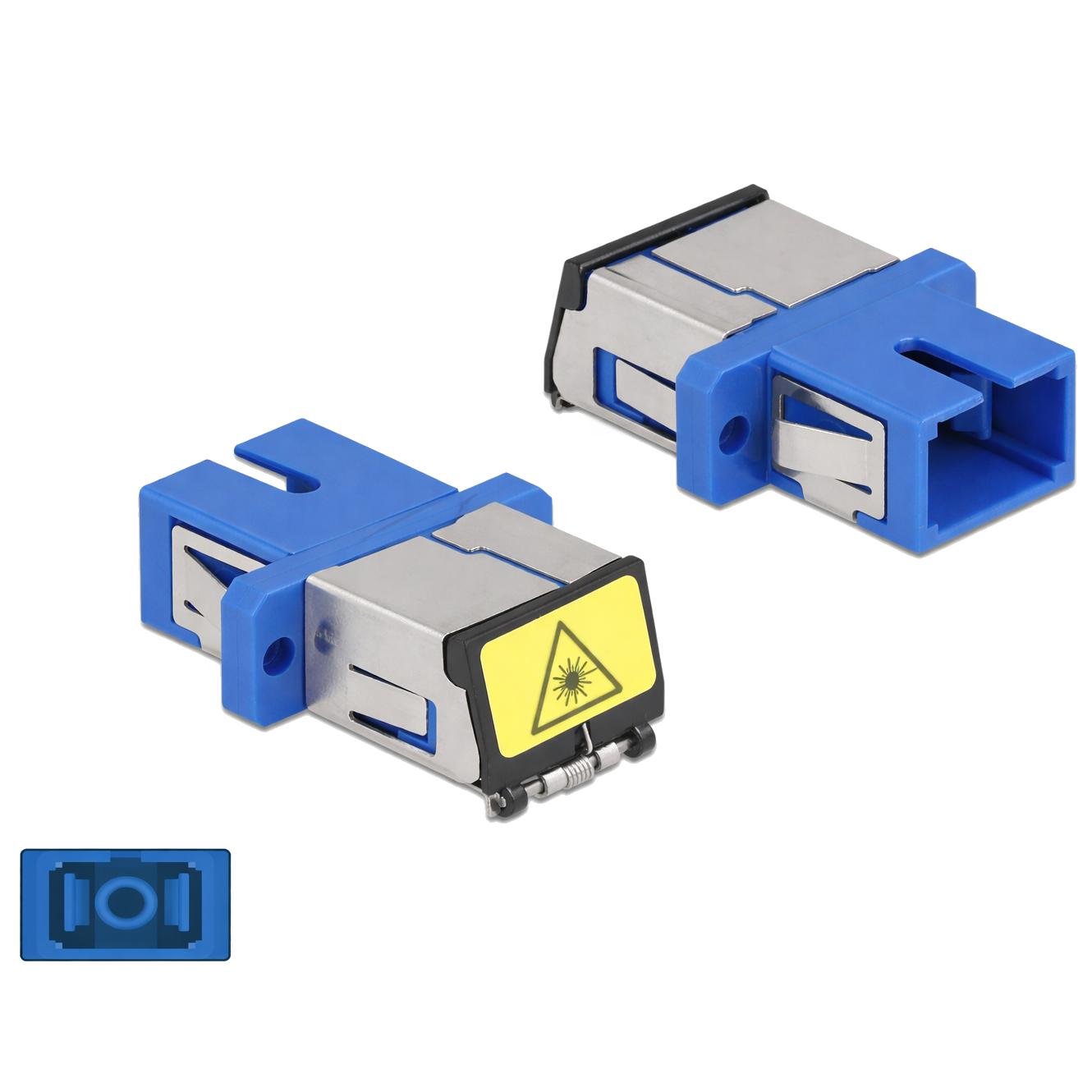

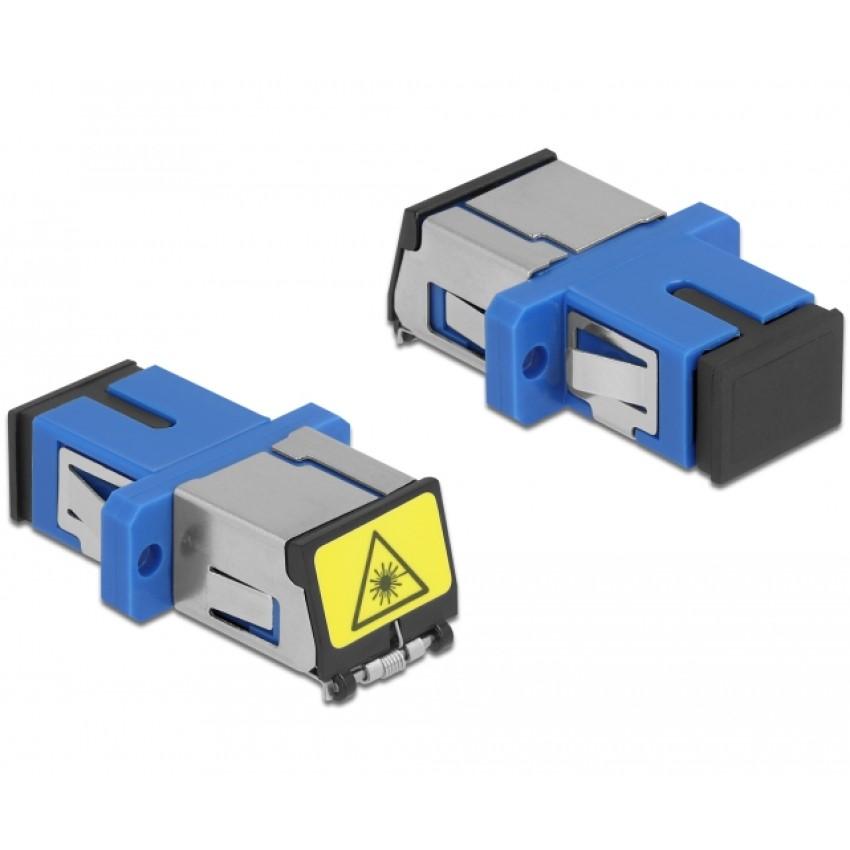

Glasfaserkupplung SC - SC

Diese Glasfaseradapter dient zum Koppeln von zwei Glasfaserkabeln innerhalb einer passiven Glasfaserverbindung in einer strukturierten Verkabelungsumgebung gemäß ISO/IEC 11801.
Der Adapter ist als Simplex-Kopplung mit SC-Connector-Schnittstelle auf beiden Seiten ausgeführt und für Singlemode-Anwendungen geeignet.
Die Verbindung ist eine SC-SC-Glasfaserverbindung und eignet sich für die Montage in Glasfaser-Anschlussdosen, Patchpanels und Gehäusen.
Die integrierte Keramikhülse unterstützt die präzise Ausrichtung der Ferrule und die Laser-Schutzkappe begrenzt die direkte Exposition gegenüber optischer Strahlung bei offenen Ports.

Spezifikationen
• Typ Glasfaseradapter
• Ausführung Simplex
• Anschluss Seite 1 SC Simplex Female
• Anschluss Seite 2 SC Simplex Female
• Fasertyp Singlemode Glasfaser
• Hülsenmaterial Keramik
• Laser-Schutz integrierte Schutzkappe
• Staubschutz Staubkappe
• Montage über Metallhalterung oder Schrauben
• Anzahl Befestigungslöcher 2
• Durchmesser Befestigungsloch 2,4 mm
• Mittenabstand Schraubenlöcher ca. 18 mm
• Panel-Ausschnitt ca. 13,4 x 9,5 mm
• Betriebstemperatur −20 bis 70 °C
• Gehäusematerial Kunststoff
• Farbe Blau
• Abmessungen ca. 27,4 x 12,7 x 9,3 mm

IEC-Normen
• IEC 60793-2-50 Spezifikation von Singlemode Fasertypen

EN-Normen
• EN 60793-2-50 Europäische Übernahme von Singlemode Fasertyp-Definitionen

Erläuterung der Begriffe
• SC-SC Glasfaserverbindung mit einer SC-Connector-Schnittstelle auf beiden Seiten
• Simplex Eine Glasfaserverbindung für die Übertragung in einer Richtung pro Faserpfad
• Singlemode Fasertyp mit sehr kleinem Kern für die Übertragung über lange Distanzen mit minimaler Dispersion
• Keramikhülse Zentrierhülse, die die Ausrichtung von Connector-Ferrules für eine stabile Kopplung unterstützt
• Laser-Schutzkappe Mechanische Abschirmung, die die direkte Exposition gegenüber optischer Strahlung bei offenen Verbindungen begrenzt
• Staubkappe Abdeckung, die eine Verschmutzung der Adapter-Schnittstelle verhindert
• ISO/IEC 11801 Internationale Norm, die die Struktur, Topologie und Komponentenorganisation von strukturierten Verkabelungssystemen für Datenkommunikationsnetze in Gebäuden und auf Campus beschreibt

Allgemeine Erklärung zu Glasfaserkabeln
• LC Kompakter Glasfaserstecker mit Schnappverriegelung für hohe Portdichte
• SC Rechteckiger Glasfaserstecker mit Push-Pull-Verriegelung für Patchpanels
• ST Runder Glasfaserstecker mit Bajonettverriegelung für ältere Installationen
• E2000® Glasfaserstecker mit Schutzkappe für geringe Reflexion und zusätzliche Sicherheit
• MPO / MTP Mehrfaserstecker für hohe Faserdichte in Rechenzentren

• Simplex Einzelne Glasfaser für die Datenübertragung in einer Richtung
• Duplex Zwei Glasfasern für gleichzeitige Kommunikation in beide Richtungen

• Multimode-Glasfaser Fasertyp für kurze bis mittlere Distanzen innerhalb von Gebäuden
• Singlemode-Glasfaser Fasertyp für lange Distanzen und Backbone-Verbindungen

Erläuterung der OS-Kategorien
• OS1 Singlemode-Glasfaser, optimiert für die Übertragung bei 1310 nm, geeignet bis ca. 10 km
• OS2 Singlemode-Glasfaser, geeignet für die Übertragung bei 1310 nm und 1550 nm mit Distanzen bis 40 km und mehr, abhängig von aktiven Modulen
