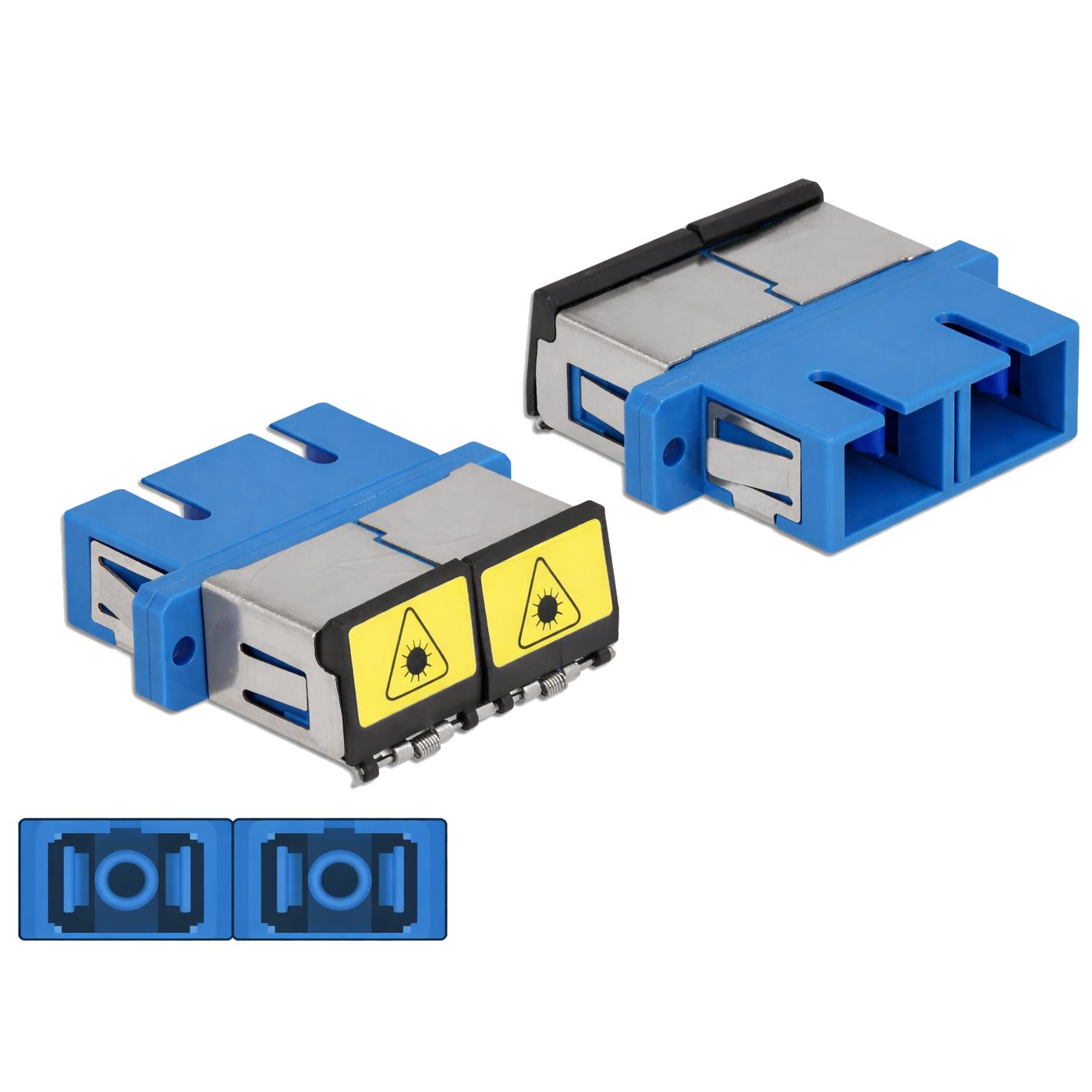

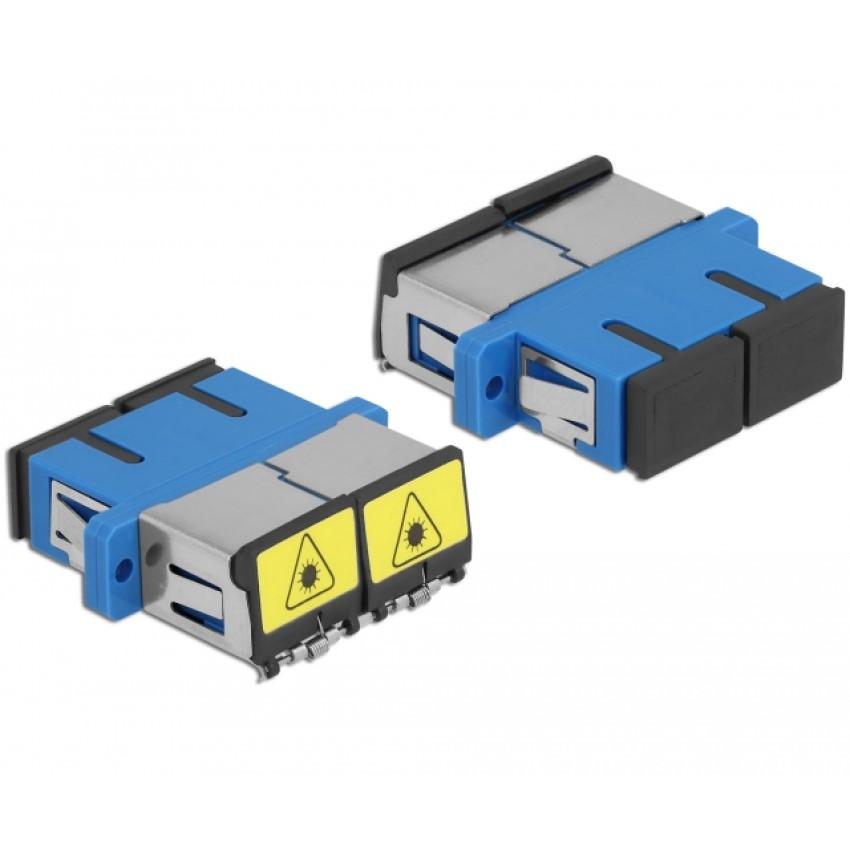

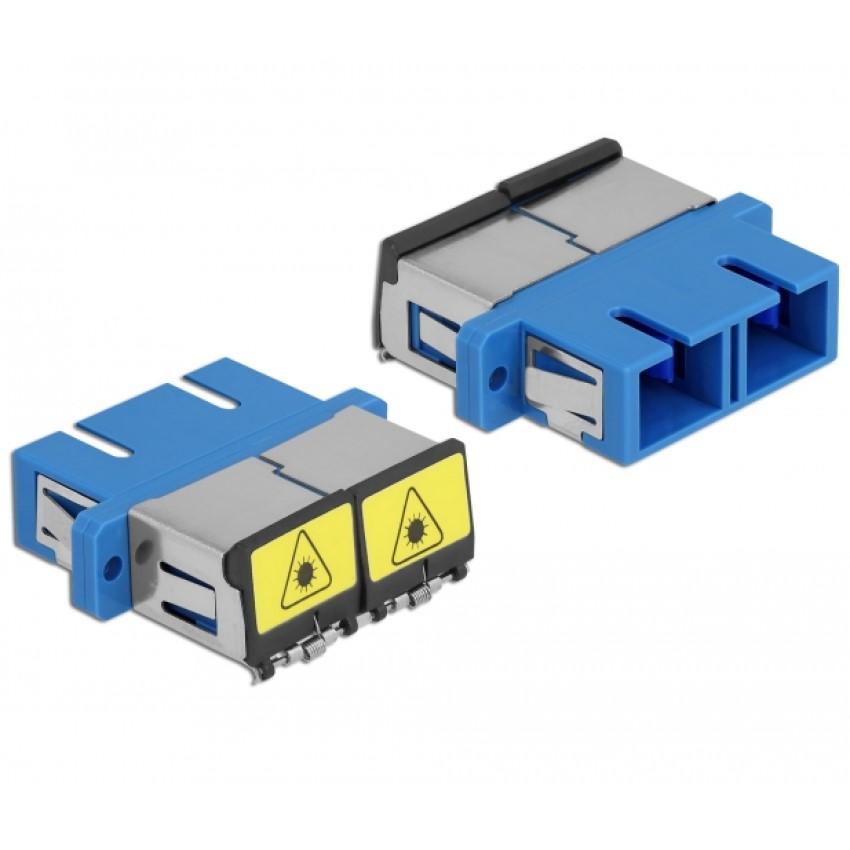

Glasfaserkupplung SC - SC

Dieser Glasfaseradapter dient zur Kopplung von zwei Glasfaser-Patchkabeln innerhalb einer passiven Glasfaserverbindung in einer strukturierten Verkabelungsumgebung gemäß ISO/IEC 11801.
Der Adapter ist als Duplex-Kopplung mit SC-Duplex-Schnittstelle auf beiden Seiten ausgeführt und für Singlemode-Anwendungen geeignet.
Die Verbindung ist eine SC-SC Glasfaserverbindung in Duplex-Ausführung und eignet sich für die Montage in Glasfaser-Anschlussdosen, Patchpanels und Gehäusen.
Die integrierte Keramikhülse unterstützt eine präzise Ausrichtung der Ferrule und die Laser-Schutzkappe begrenzt die direkte Exposition gegenüber optischer Strahlung bei offenen Ports.

Spezifikationen
• Typ Glasfaseradapter
• Ausführung Duplex
• Anschluss Seite 1 SC Duplex Female
• Anschluss Seite 2 SC Duplex Female
• Fasertyp Singlemode Glasfaser
• Material Hülse Keramik
• Laserschutz integrierte Schutzkappe
• Staubschutz Staubkappe
• Montage über Metallhalterung oder Schrauben
• Anzahl Montagebohrungen 2
• Durchmesser Montagebohrung 2,4 mm
• Mittenabstand Schraubenlöcher ca. 30,7 mm
• Panel-Ausschnitt ca. 26,6 x 9,5 mm
• Betriebstemperatur −20 bis 70 °C
• Gehäusematerial Kunststoff
• Farbe blau
• Abmessungen ca. 34,7 x 25,6 x 9,3 mm

IEC-Normen
• IEC 60793-2-50 Spezifikation von Singlemode Fasertypen

EN-Normen
• EN 60793-2-50 Europäische Übernahme der Definitionen für Singlemode Fasertypen

Erklärung der Begriffe
• SC-SC Glasfaserverbindung mit einer SC-Anschluss-Schnittstelle auf beiden Seiten
• Duplex zwei separate Glasfaserpositionen innerhalb eines Adaptergehäuses für gleichzeitiges Senden und Empfangen
• Singlemode Fasertyp mit sehr kleinem Kern für Übertragungen über lange Distanzen mit minimaler Dispersion
• Keramikhülse Zentrierhülse, die die Ausrichtung der Steckverbinder-Ferrulen für eine stabile Kopplung unterstützt
• Laser-Schutzkappe mechanische Abschirmung, die die direkte Exposition gegenüber optischer Strahlung bei offener Verbindung begrenzt
• Staubkappe Abdeckung, die eine Verschmutzung der Adapter-Schnittstelle verhindert
• ISO/IEC 11801 Internationale Norm, die die Struktur, Topologie und Komponentenanordnung von strukturierten Verkabelungssystemen für Datenkommunikationsnetze in Gebäuden und auf Campus beschreibt

Allgemeine Erklärung zu Glasfaserkabeln
• LC kompakter Glasfaserstecker mit Klickverriegelung für hohe Portdichte
• SC rechteckiger Glasfaserstecker mit Push-Pull-Verriegelung für Patchpanels
• ST runder Glasfaserstecker mit Bajonettverriegelung für ältere Installationen
• E2000® Glasfaserstecker mit Schutzkappe für geringe Reflexion und zusätzliche Sicherheit
• MPO / MTP Mehrfaserstecker für hohe Faserdichte in Rechenzentren

• Simplex einzelne Faser für die Datenübertragung in einer Richtung
• Duplex zwei Fasern für gleichzeitige Kommunikation in beide Richtungen

• Multimode Glasfaser Fasertyp für kurze bis mittlere Distanzen innerhalb von Gebäuden
• Singlemode Glasfaser Fasertyp für lange Distanzen und Backbone-Verbindungen

Erklärung der OS-Kategorien
• OS1 Singlemode Glasfaser, optimiert für die Übertragung bei 1310 nm, geeignet bis ca. 10 km
• OS2 Singlemode Glasfaser, geeignet für die Übertragung bei 1310 nm und 1550 nm mit Distanzen bis zu 40 km und mehr, abhängig von aktiven Modulen
