Glasvezel Kabel - MTP - 4xLC - OM4

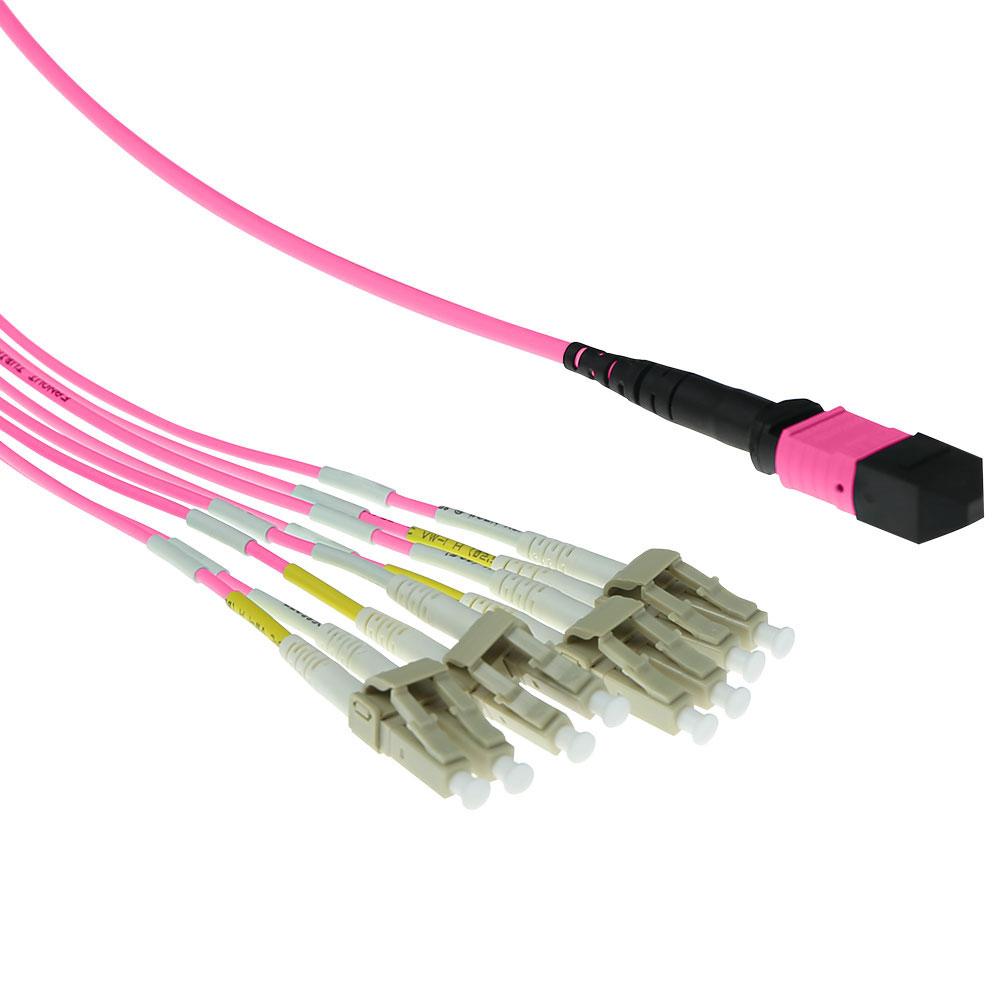

Dieses Glasfaser-Fanout-Patchkabel dient zur Herstellung einer kurzen Verbindung zwischen einer passiven Glasfaserschnittstelle und einem Hochleistungs-Netzwerkport in einer strukturierten Verkabelungsumgebung gemäß ISO IEC 11801. Das Kabel ist an einem Ende mit einem einzigen MTP/MPO female-Stecker und an der anderen Seite mit vier LC-Duplex-Steckerpaaren (8 Fasern) ausgestattet und für Multimode 50/125 µm OM4-Anwendungen geeignet. Die Verbindung ist eine MTP®-8 zu LC-Duplex Fan-out Verbindung und eignet sich für den Einsatz mit Standard-Glasfaserausrüstung wie QSFP+/QSFP28-Transceivern, Rechenzentrums-Switches und Patchfeldern. Der LSZH-Mantel macht das Kabel für Installationen geeignet, bei denen geringe Rauchentwicklung und halogenfreie Materialien erforderlich sind.

Spezifikationen
• Kabeltyp Glasfaser-Fanout-Patchkabel
• Ausführung Multimode-Fanout für parallele Konnektivität
• Fasertyp Multimode 50/125 µm
• Kategorie OM4
• Anzahl der Fasern 8 (4× LC Duplex)
• Anschlussseite 1 MTP/MPO female (1-Faser MTP-8) – UPC
• Anschlussseite 2 LC Duplex male (×4) – UPC
• Kabelmantel LSZH
• Außendurchmesser 3 mm
• Kabelfarbe Erika-Violett (typische OM4-Farbe)
• Min. Betriebstemperatur −20 °C
• Max. Betriebstemperatur +70 °C
• Einfügedämpfung (max.) 0,35 dB
• Einfügedämpfung (gem.) 0,2 dB
• Rückflussdämpfung (RL, min.) 20 dB
• Kabellänge 5 m

IEC-Normen
• IEC 60793-2-10 Spezifikation des Multimode-Glasfaserkerns
• IEC 61754-7 Definition der MTP/MPO-Steckerschnittstelle
• IEC 61754-20 Definition der LC-Steckerschnittstelle
• IEC 60754-1 Halogenfreie Eigenschaften
• IEC 61034-1 Geringe Rauchentwicklung

EN-Normen
• EN 50265-2-1 Flammenverhalten von Kabelmänteln
• EN 50267-2-3 Halogenfreie Mantelmaterialien

Erläuterung der Begriffe
• MTP/MPO ein hochwertiger Mehrfaserstecker für Hochleistungsanwendungen
• Fan-out Faserverteilung von einem MTP-Stecker zu mehreren Duplex-Steckerpaaren
• LC Duplex kompakter Glasfaserstecker mit Schnappverriegelung für hohe Portdichte
• Multimode 50/125 µm Fasertyp mit größerem Kern für Hochgeschwindigkeitsnetze über kurze bis mittlere Distanzen
• OM4 Multimode-Kategorie, optimiert für 40 Gb und 100 Gb Netzwerke
• LSZH Mantel mit geringer Rauchentwicklung und ohne Halogene
• Einfügedämpfung Dämpfung des optischen Signals während der Übertragung
• Rückflussdämpfung (RL) Maß dafür, wie viel Licht am Stecker reflektiert wird
