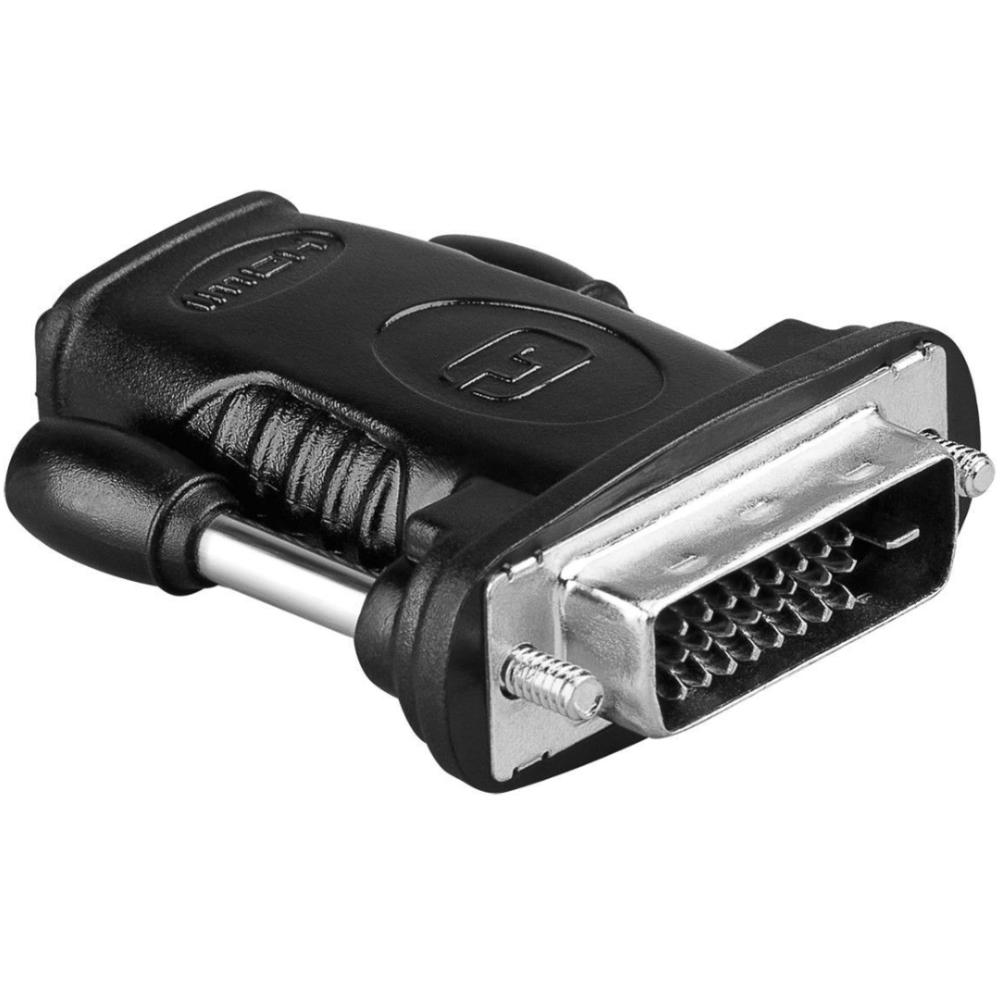

HDMI zu DVI Adapter

Dieser HDMI zu DVI-D Adapter wird verwendet, um ein Gerät mit HDMI Anschluss mit einem DVI Monitor zu verbinden.

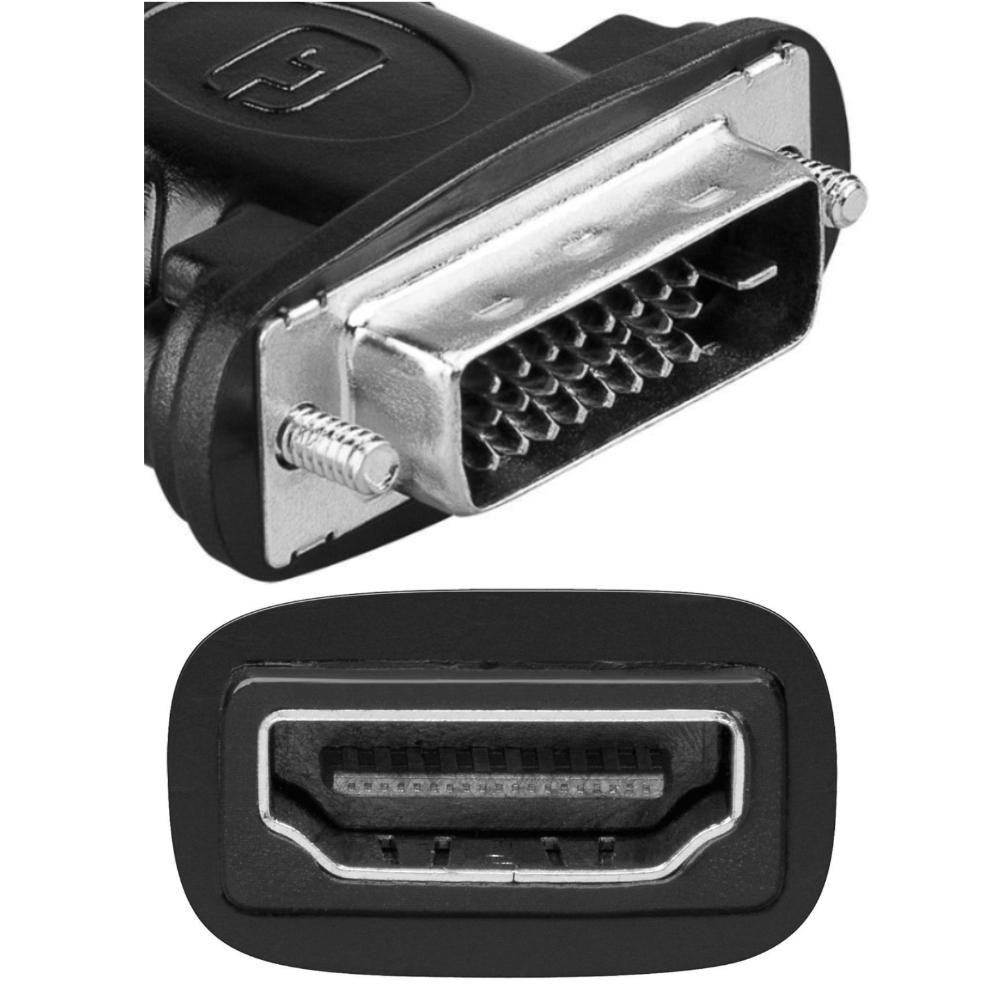

Der Adapter verfügt über einen HDMI Female Anschluss und einen DVI-D Male Anschluss (24+1) und überträgt digitale Videosignale.
Der Adapter kann in beide Richtungen verwendet werden: HDMI zu DVI und DVI zu HDMI.
Audio wird nicht über DVI unterstützt und muss bei Bedarf separat angeschlossen werden.
Der Adapter unterstützt Auflösungen bis zu 1920 x 1080 @ 60 Hz.
Trotz des Dual Link Anschlusses wird das Signal normalerweise als Single Link übertragen.
Der Adapter eignet sich zur Realisierung digitaler Bildverbindungen ohne Signalumwandlung.

Spezifikationen
Marke: ALLTEQ
Produkttyp: HDMI zu DVI-D Adapter
Anschluss 1: HDMI A Female
Anschluss 2: DVI-D Male (24+1)
Konfiguration: Dual Link Gehäuse
Tatsächlicher Signaltyp: DVI-D Digital
Analoges Signal: Nein
Signalrichtung: bidirektional
HDMI Version: 1.4 High Speed
Maximale Auflösung: 1920 x 1080 @ 60 Hz
Zulassungszeichen: CE, WEEE

Verwendete Begriffe
HDMI: eine digitale Schnittstelle für Audio- und Videosignale.
DVI-D: eine digitale Videoschnittstelle, die ausschließlich digitale Signale überträgt.
Dual Link: ein Anschluss mit zusätzlichen Pins für höhere Bandbreite, aber nicht aktiv bei HDMI zu DVI-Übertragung.
Single Link: eine Konfiguration, die für Auflösungen bis zu 1920 x 1200 geeignet ist.
Auflösung: die Anzahl der Pixel, die auf einem Bildschirm angezeigt werden.
Bidirektional: das Signal kann in beide Richtungen ohne Konvertierung verwendet werden.
CE: europäische Konformitätskennzeichnung.
WEEE: Richtlinie zur Entsorgung von Elektro- und Elektronikaltgeräten.

Erklärung DVI Versionen
DVI-D: nur digital.
DVI-I: digital + analog.
DVI-A: nur analog.
Single Link: bis 1920 x 1200.
Dual Link: bis 2560 x 1600.

Pinbelegung
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
