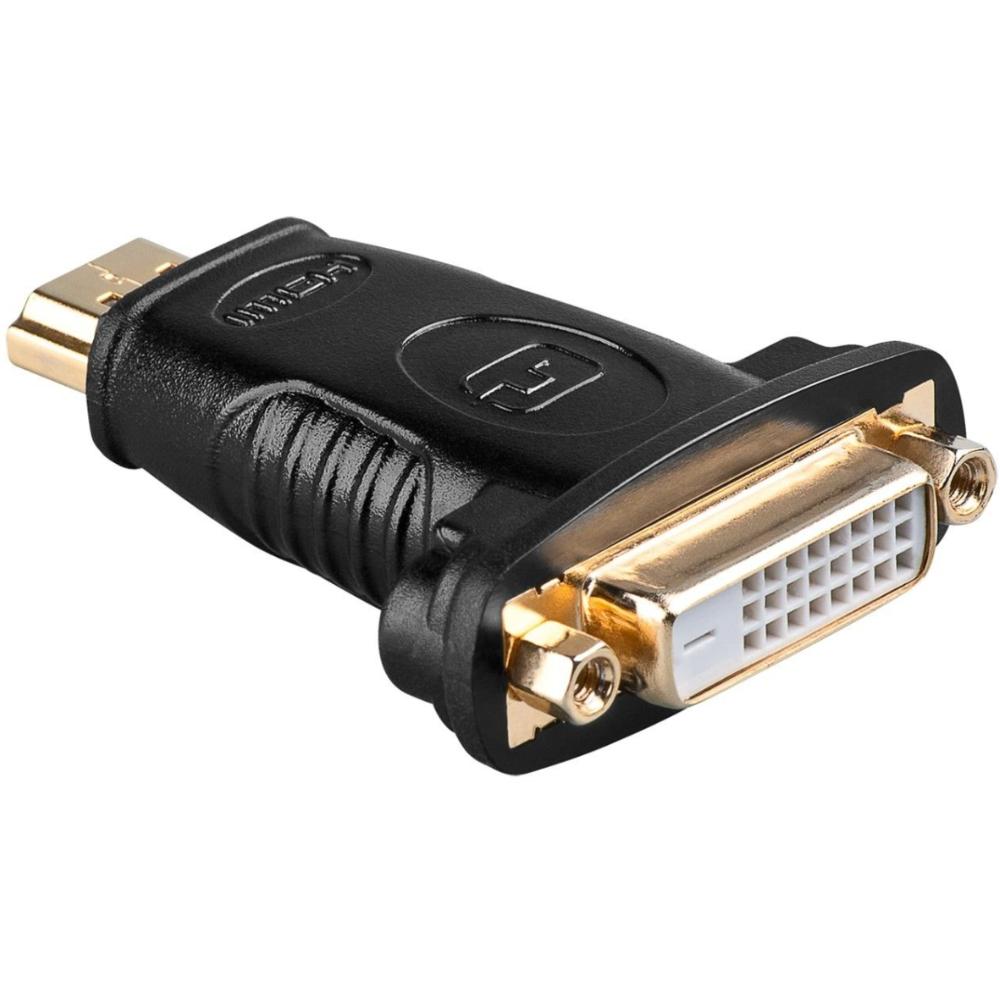

HDMI zu DVI-D Adapter

Diese HDMI zu DVI-D Adapter wird verwendet, um Geräte mit einem HDMI-Anschluss mit einem DVI-Display wie einem Monitor oder Projektor zu verbinden.
Der Adapter verfügt über einen HDMI-Stecker und einen DVI-D-Buchse (24+1) und überträgt digitale Videosignale.
Der Adapter kann in beide Richtungen verwendet werden: HDMI zu DVI und DVI zu HDMI.
Audio wird über DVI nicht unterstützt und muss bei Bedarf separat angeschlossen werden.
Der Adapter unterstützt Auflösungen bis zu 2560 x 1600 @ 60 Hz.
Trotz des Dual Link-Anschlusses wird das Signal bei Verwendung mit HDMI in der Regel als Single Link weitergegeben.
Der Adapter eignet sich zur Realisierung digitaler Bildverbindungen ohne Signalumwandlung.
Die Anschlüsse sind mit vergoldeten Kontakten für eine zuverlässige Signalübertragung ausgestattet.

Spezifikationen
Produkttyp: HDMI zu DVI-D Adapter
Anschluss 1: HDMI male (Type A)
Anschluss 2: DVI-D female (24+1)
Konfiguration: Dual Link Gehäuse
Tatsächlicher Signaltyp: DVI-D digital
Analoges Signal: nein
Signalrichtung: bidirektional
Maximale Auflösung: 2560 x 1600 @ 60 Hz
Kontakte: vergoldet
Garantie: 5 Jahre
Zulassungszeichen: CE, WEEE

Verwendete Begriffe
HDMI: eine digitale Schnittstelle für Audio- und Videosignale.
DVI-D: eine digitale Videoschnittstelle, die ausschließlich digitale Signale überträgt.
Dual Link: ein Anschluss mit zusätzlichen Pins für höhere Bandbreite, aber nicht aktiv bei HDMI-zu-DVI-Übertragung.
Single Link: eine Konfiguration, die für Auflösungen bis zu 1920 x 1200 geeignet ist.
Auflösung: die Anzahl der Pixel, die auf einem Bildschirm angezeigt werden.
CE: Europäische Konformitätskennzeichnung.
WEEE: Richtlinie für das Recycling von Elektrogeräten.

Erklärung DVI-Versionen
DVI-D: nur digital.
DVI-I: digital + analog.
DVI-A: nur analog.
Single Link: bis 1920 x 1200.
Dual Link: bis 2560 x 1600.

Pin-Belegung
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
