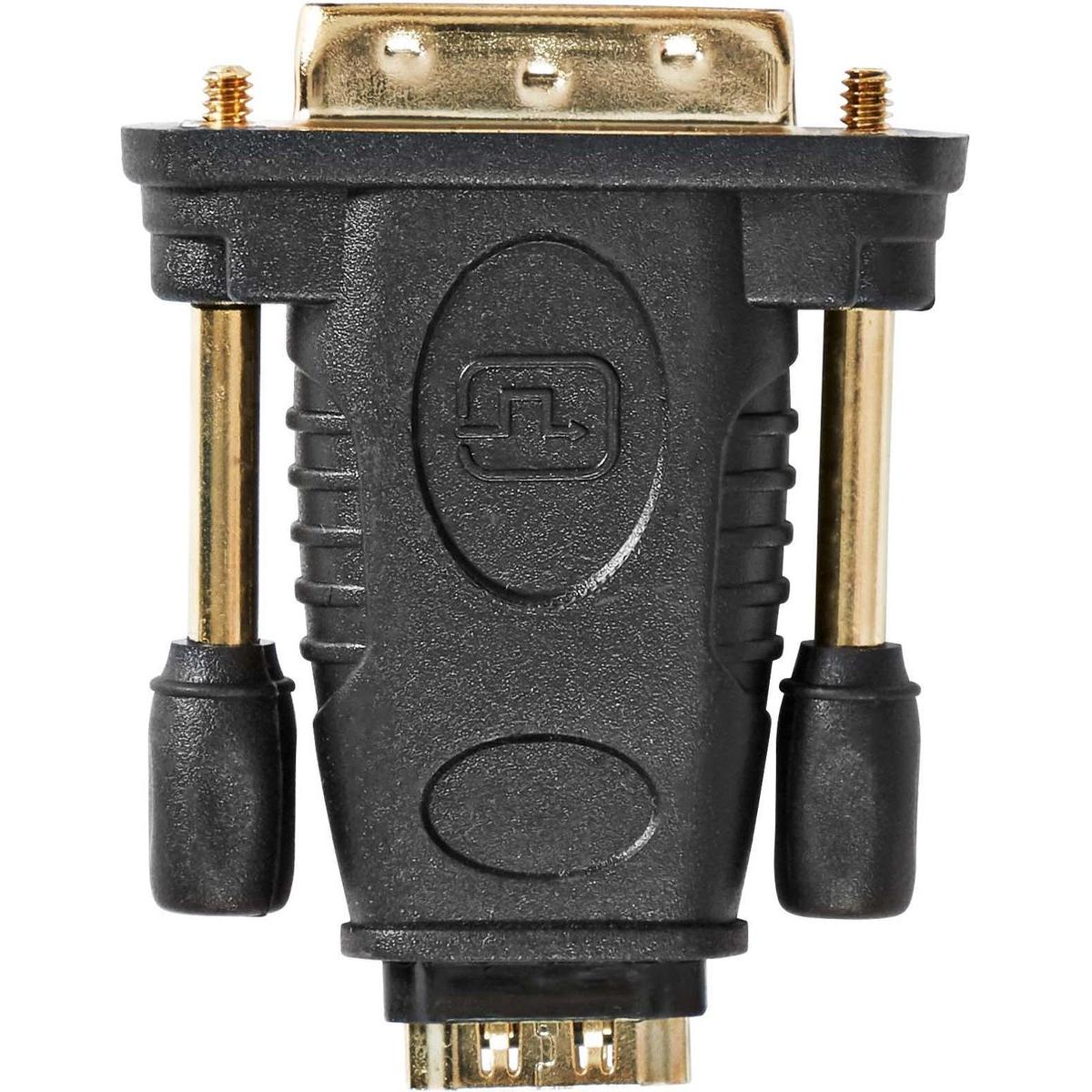

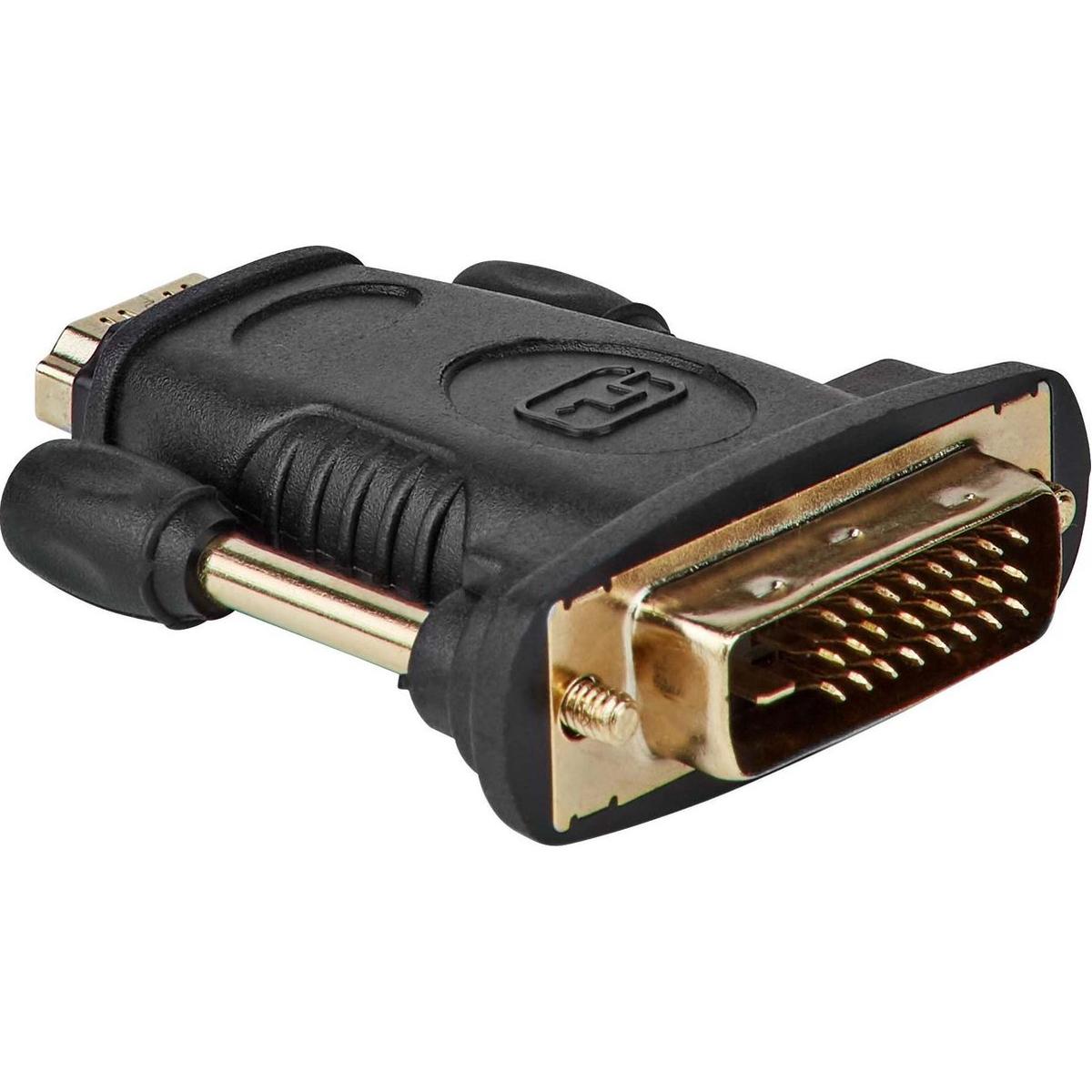

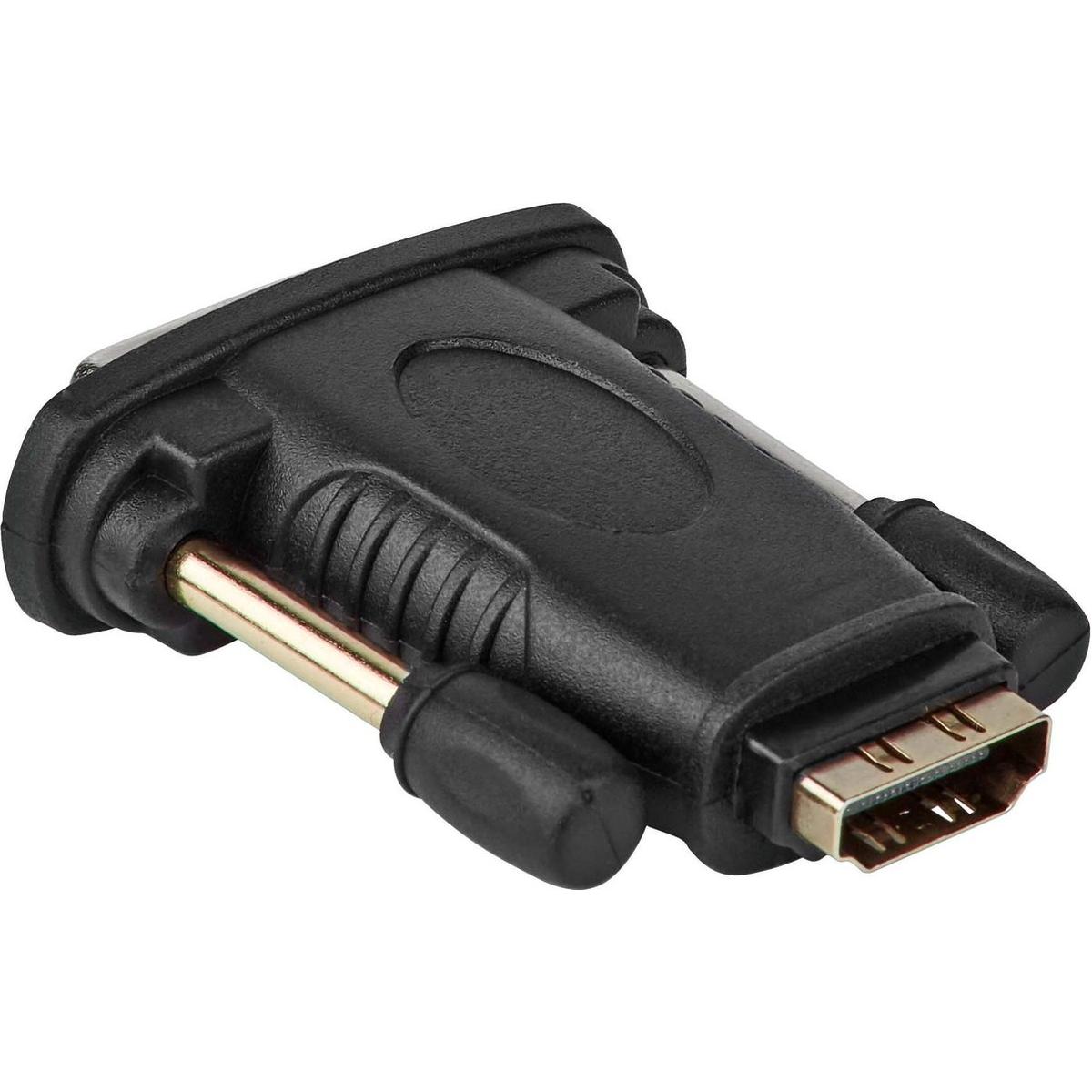

HDMI zu DVI-D Adapter

Diese HDMI zu DVI-D Adapter wird verwendet, um ein Gerät mit HDMI-Anschluss mit einem DVI-Display, wie z.B. einem Monitor, zu verbinden.
Der Adapter verfügt über einen HDMI-Buchsenanschluss und einen DVI-D-Steckeranschluss (24+1) und überträgt digitale Videosignale.
Der Adapter kann in beide Richtungen verwendet werden: HDMI zu DVI und DVI zu HDMI.
Audio wird über DVI nicht unterstützt und muss bei Bedarf separat angeschlossen werden.
Der Adapter unterstützt Auflösungen bis zu 1920 x 1080 @ 60 Hz.
Trotz des Dual Link Anschlusses wird das Signal normalerweise als Single Link übertragen.
Der Adapter eignet sich zur Realisierung digitaler Bildverbindungen ohne Signalumwandlung.
Die Anschlüsse sind mit vergoldeten Kontakten für eine zuverlässige Verbindung ausgestattet.

Spezifikationen
Marke: ALLTEQ
Produkttyp: HDMI zu DVI-D Adapter
Anschluss 1: HDMI A female
Anschluss 2: DVI-D male (24+1)
Konfiguration: Dual Link Gehäuse
Tatsächlicher Signaltyp: DVI-D digital
Analoges Signal: nein
Signalrichtung: bidirektional
HDMI Version: 1.4 High Speed
Maximale Auflösung: 1920 x 1080 @ 60 Hz
Kontakte: vergoldet
Prüfzeichen: CE, WEEE

Verwendete Begriffe
HDMI: eine digitale Schnittstelle für Audio- und Videosignale.
DVI-D: eine digitale Videoschnittstelle, die ausschließlich digitale Signale überträgt.
Dual Link: ein Anschluss mit zusätzlichen Pins für höhere Bandbreite, aber nicht aktiv bei HDMI zu DVI Übertragung.
Single Link: eine Konfiguration, die für Auflösungen bis zu 1920 x 1200 geeignet ist.
Auflösung: die Anzahl der Pixel, die auf einem Bildschirm angezeigt werden.
Bidirektional: das Signal kann in beide Richtungen ohne Umwandlung verwendet werden.
CE: Europäische Konformitätskennzeichnung.
WEEE: Richtlinie für das Recycling von elektronischen Geräten.

Erklärung der DVI-Versionen
DVI-D: nur digital.
DVI-I: digital + analog.
DVI-A: nur analog.
Single Link: bis 1920 x 1200.
Dual Link: bis 2560 x 1600.

Pinbelegung
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
