HDMI zu DVI Kabel

Dieses HDMI-zu-DVI-Adapterkabel wird verwendet, um ein Gerät mit HDMI-Anschluss mit einem DVI-Display, wie z.B. einem Monitor, zu verbinden.

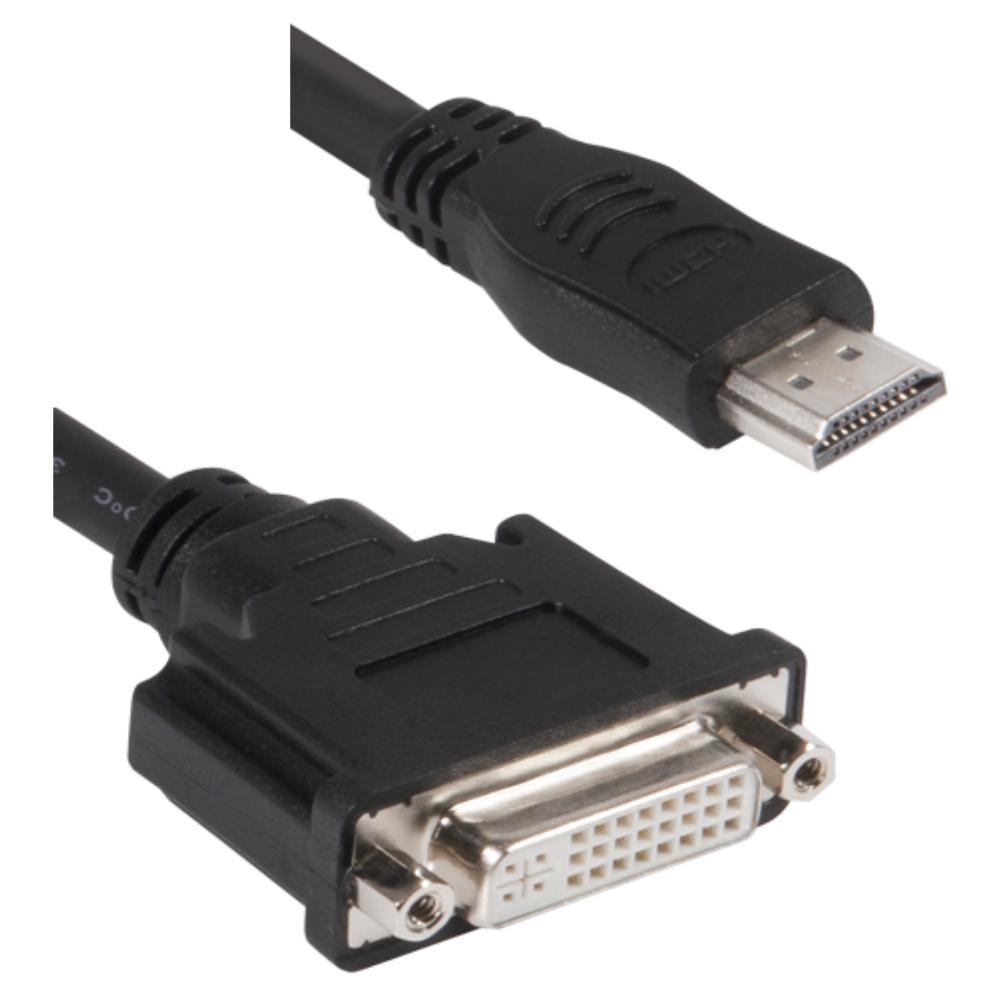

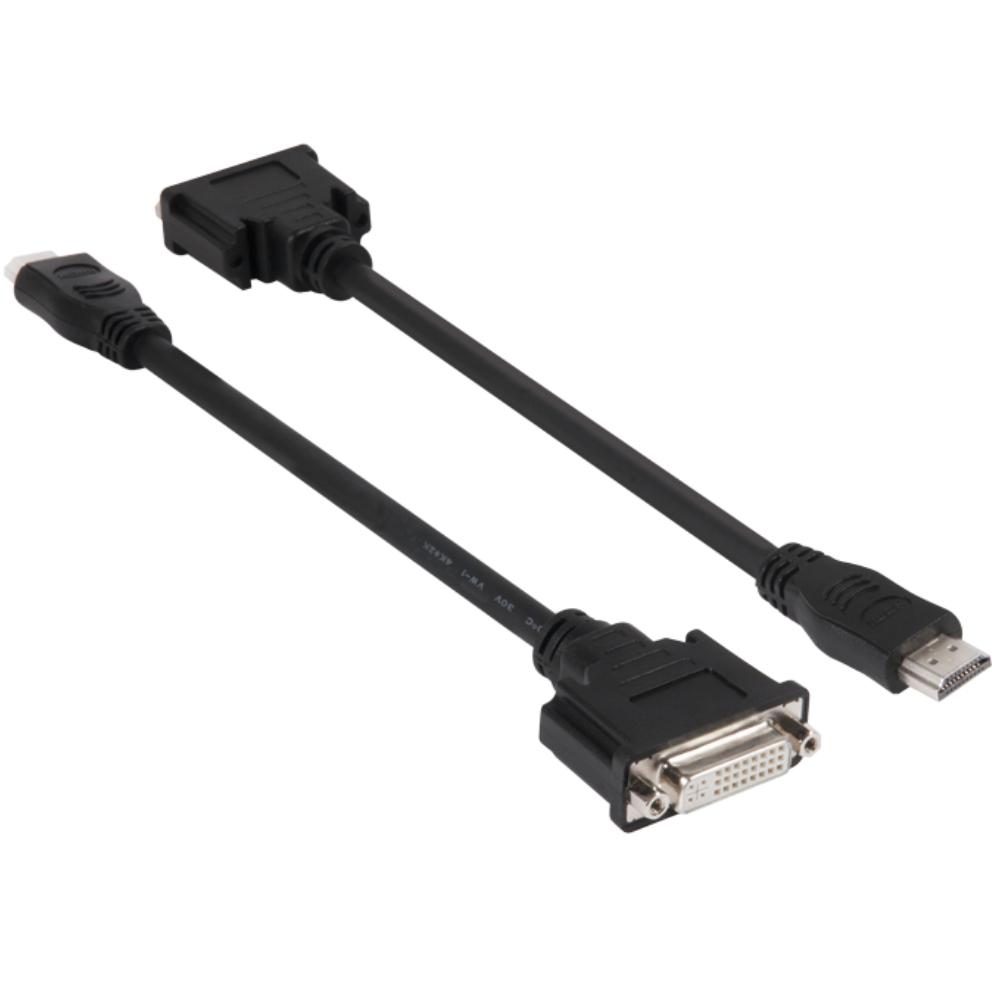

Der Adapter verfügt über einen HDMI-Stecker und einen DVI-I-Buchse (24+5).
Trotz des physischen DVI-I-Anschlusses wird nur ein digitales DVI-D-Signal übertragen. Analoge Signale (VGA) werden nicht unterstützt.
Der Adapter arbeitet unidirektional und ist für die Verwendung von HDMI (Quelle) nach DVI (Display) bestimmt.
Audio wird nicht über DVI unterstützt und muss bei Bedarf separat angeschlossen werden.
Der Adapter unterstützt Auflösungen abhängig von der verwendeten HDMI-Quelle und dem angeschlossenen Display.
Der Adapter ist mit Kupferleitern und mehrfacher Abschirmung für eine stabile Signalübertragung ausgeführt.

Spezifikationen
Produkttyp: HDMI-zu-DVI-Adapter
Anschluss 1: HDMI male
Anschluss 2: DVI-I female (24+5)
Tatsächlicher Signaltyp: DVI-D digital
Analoges Signal: nein
Signalrichtung: HDMI zu DVI
HDMI-Version: High Speed
DVI-Konfiguration: Dual Link Gehäuse

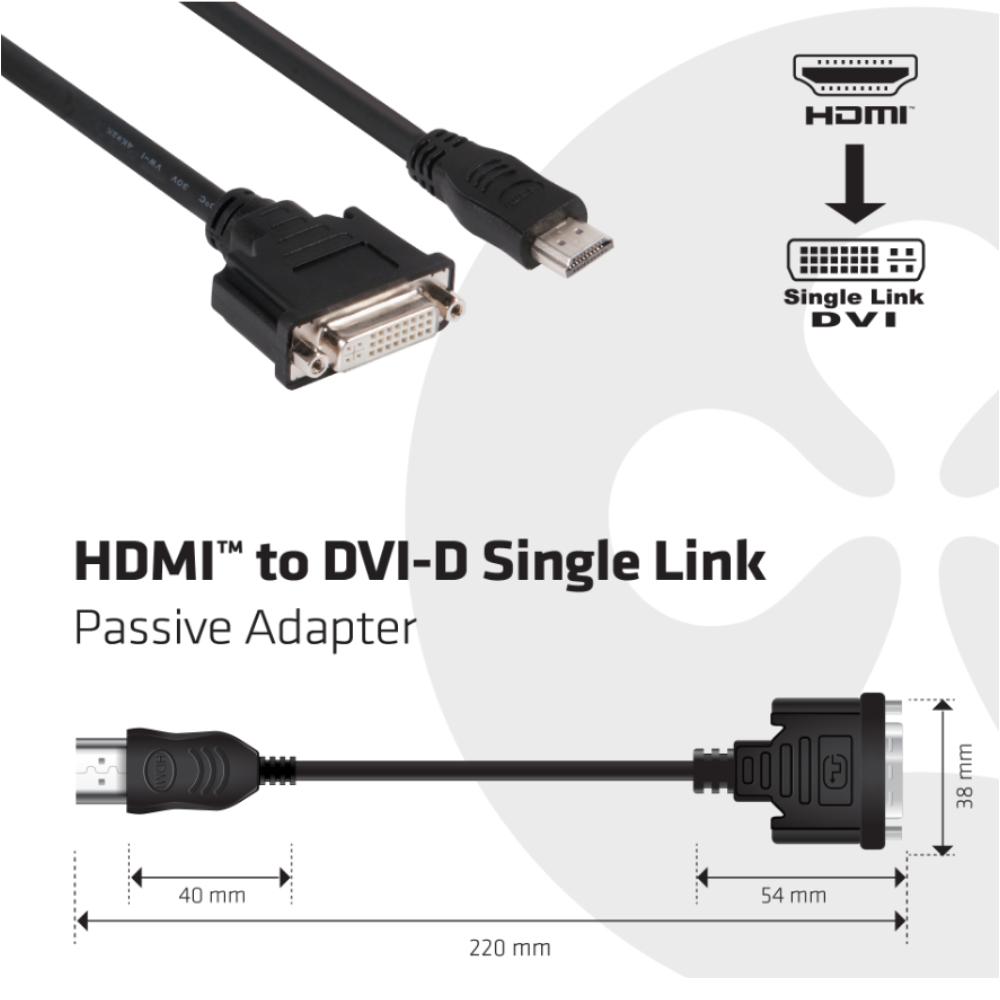

Länge: 0.12 Meter
AWG: 30
Leiter: Kupfer
Abschirmung: geflochten + Folie
Prüfzeichen: CE, WEEE

Verwendete Begriffe
HDMI: eine digitale Schnittstelle für Audio- und Videosignale.
DVI-D: eine digitale Videoschnittstelle, die ausschließlich digitale Signale transportiert.
DVI-I: eine Anschlussform, die digitale und analoge Signale kombinieren kann, bei der jedoch nicht immer beide Signale vorhanden sind.
Dual Link: ein Anschluss mit zusätzlichen Pins für höhere Bandbreite.
Auflösung: die Anzahl der Pixel, die auf einem Bildschirm angezeigt werden.
Unidirektional: das Signal arbeitet in eine Richtung.
CE: Europäische Konformitätskennzeichnung.
WEEE: Richtlinie für das Recycling von Elektrogeräten.

Erklärung DVI-Versionen
DVI-D: nur digital.
DVI-I: digital + analog.
DVI-A: nur analog.
Single Link: bis zu 1920 x 1200.
Dual Link: bis zu 2560 x 1600.

Pinbelegung
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
