HDMI auf VGA Adapter

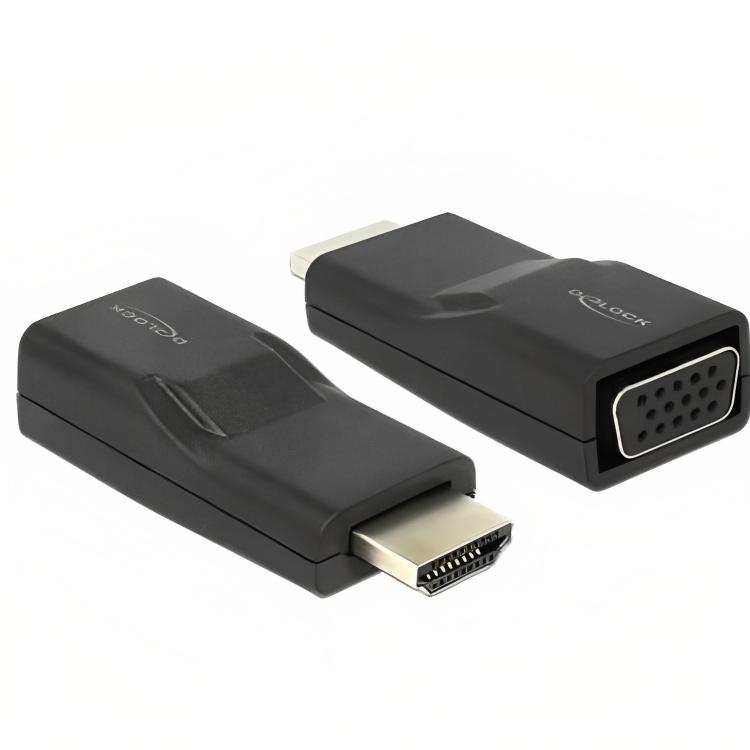

HDMI-A male zu VGA female Adapter – aktiv – WUXGA
Dieser Adapter dient zum Anschluss eines Geräts mit einem HDMI-Ausgang an einen VGA-Monitor oder -Projektor. Das digitale HDMI-Videosignal wird vom Adapter aktiv in ein analoges VGA-Signal umgewandelt. Der Adapter unterstützt ausschließlich die Videoübertragung und gibt keinen Ton aus.

Signalrichtung (wichtig)
Die Signalrichtung ist fest und einseitig:
HDMI-Quelle → Adapter → VGA-Display.
Eine Verwendung in umgekehrter Richtung (VGA nach HDMI) ist nicht möglich.

Anwendung
Der Adapter wird verwendet, um Systeme mit einem HDMI-Ausgang, wie z. B. Computer, Laptops oder Mediaplayer, mit Displays oder Projektoren zu verbinden, die ausschließlich über einen VGA-Eingang verfügen. Der Adapter unterstützt gleichzeitig einen VGA-Monitor.

Signalkonvertierung
Der Adapter enthält einen aktiven Chipsatz, der das digitale HDMI-Videosignal in analoges VGA-Video umwandelt. Diese Umwandlung erfolgt vollständig im Adapter und erfordert keine Unterstützung für analoge Videoausgabe vom Quellgerät.

Bild- und Videounterstützung
Unterstützt Auflösungen bis zu 1920 × 1200 @ 60 Hz (WUXGA). Die tatsächlich erreichbare Auflösung hängt vom angeschlossenen Quellgerät und dem VGA-Display ab.

HDMI-Spezifikation
Unterstützt High Speed HDMI mit Ethernet (HEC). Die Ethernet-Funktionalität wird bei VGA-Ausgabe nicht verwendet.

Ausführung

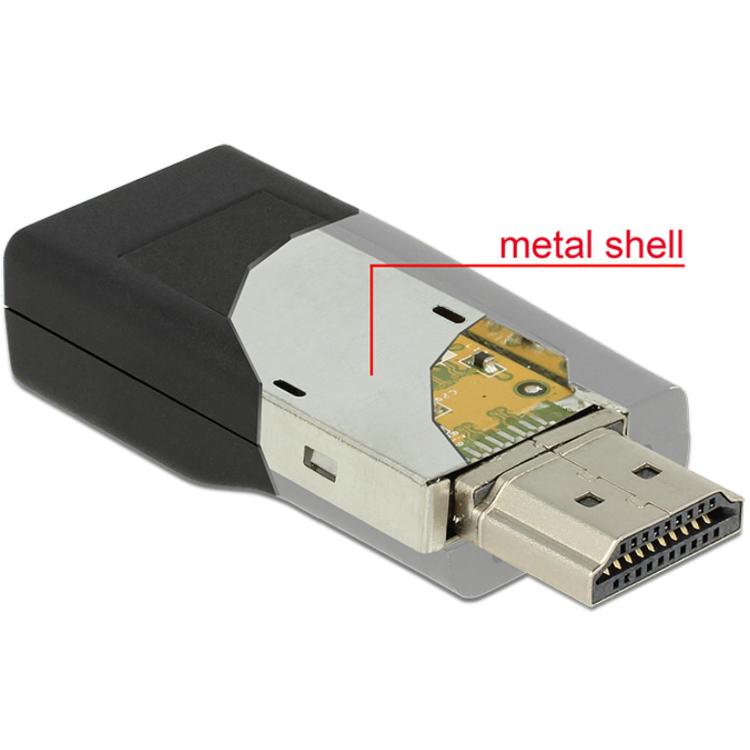

Der Adapter ist aus Kunststoff mit einer internen Metallabschirmung gefertigt. Der VGA-Stecker ist ohne Befestigungsschrauben ausgeführt. Der Adapter ist in der Farbe Schwarz gehalten.

Spezifikationen
• Produkttyp: HDMI zu VGA Adapter
• Signaltype: aktiv (digitale zu analoge Konvertierung)
• Chipsatz: Chrontel CH7101
• Eingang: HDMI-A male (19-polig)
• Ausgang: VGA female (15-polig)
• Signalrichtung: HDMI → VGA
• Max. Auflösung: 1920 × 1200 @ 60 Hz (WUXGA)
• Unterstützte Monitore: 1 VGA-Monitor
• Gehäusematerial: Kunststoff mit Metallabschirmung
• Farbe: Schwarz
• Abmessungen: 57 × 22 × 14 mm

Erklärung verwendeter Begriffe
• Aktiver Adapter: Adapter mit integrierter Elektronik, der ein digitales Videosignal in ein analoges Signal umwandelt.
• HDMI: Digitale Videoschnittstelle für Bild- und Audiosignale.
• VGA: Analoger Videoanschluss, der ausschließlich Bild überträgt und keinen Ton.
• WUXGA: Auflösung von 1920 × 1200 Pixeln.
• HEC (HDMI Ethernet Channel): HDMI-Funktion für Netzwerkübertragung, nicht anwendbar bei VGA-Ausgabe.
• Unidirektional: Signalübertragung in eine feste Richtung.
