Helix-Ladekabelwagen

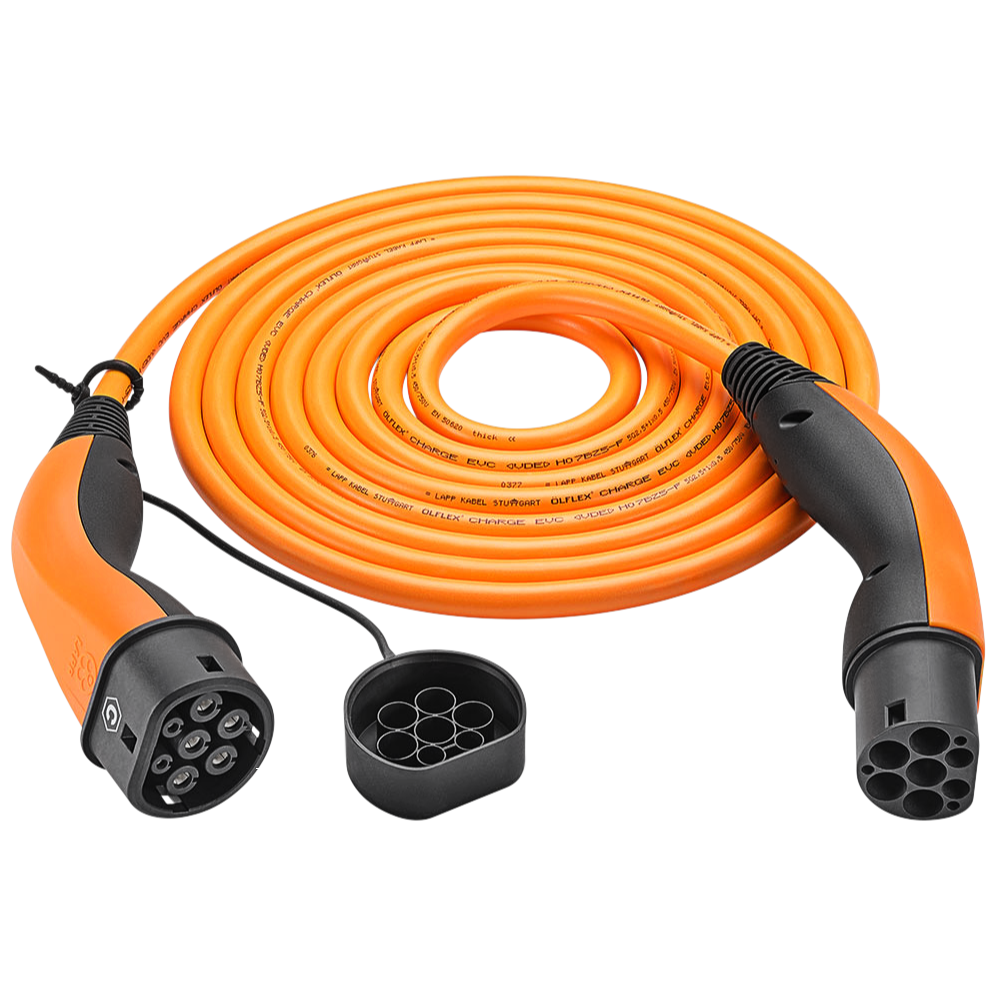

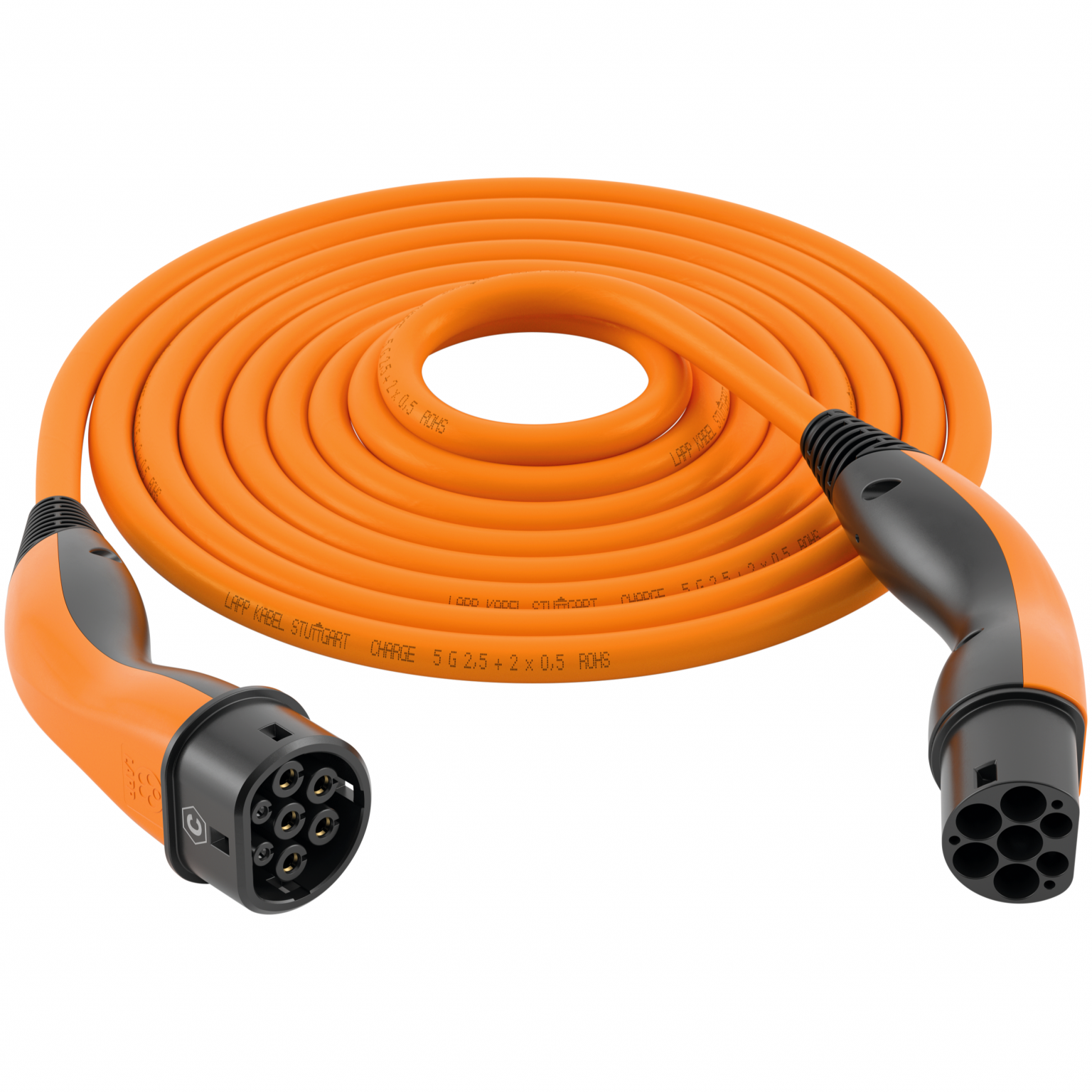

Selbstaufrollendes Ladekabel Typ 2 – Mode 3 – bis 11 kW

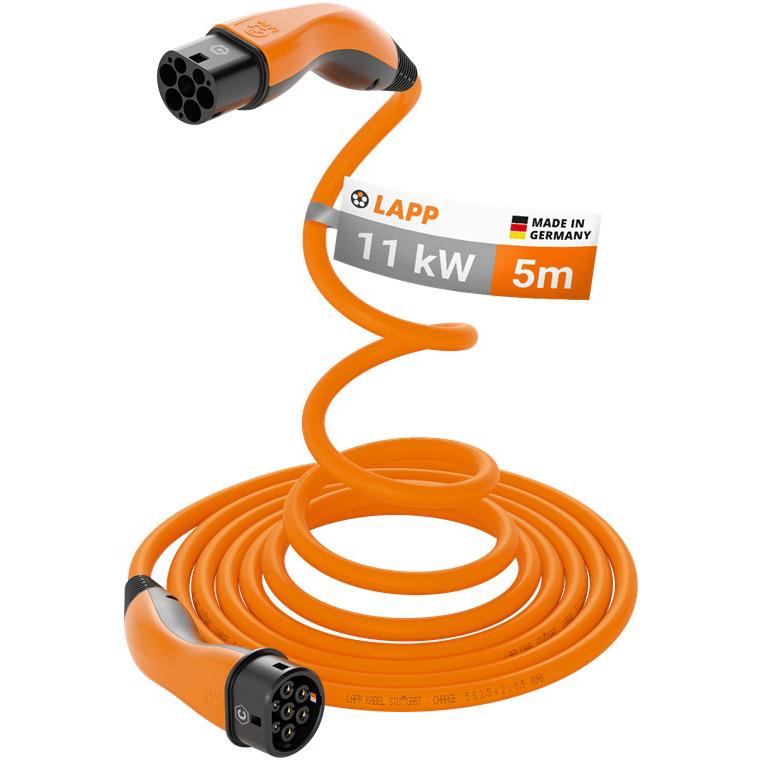

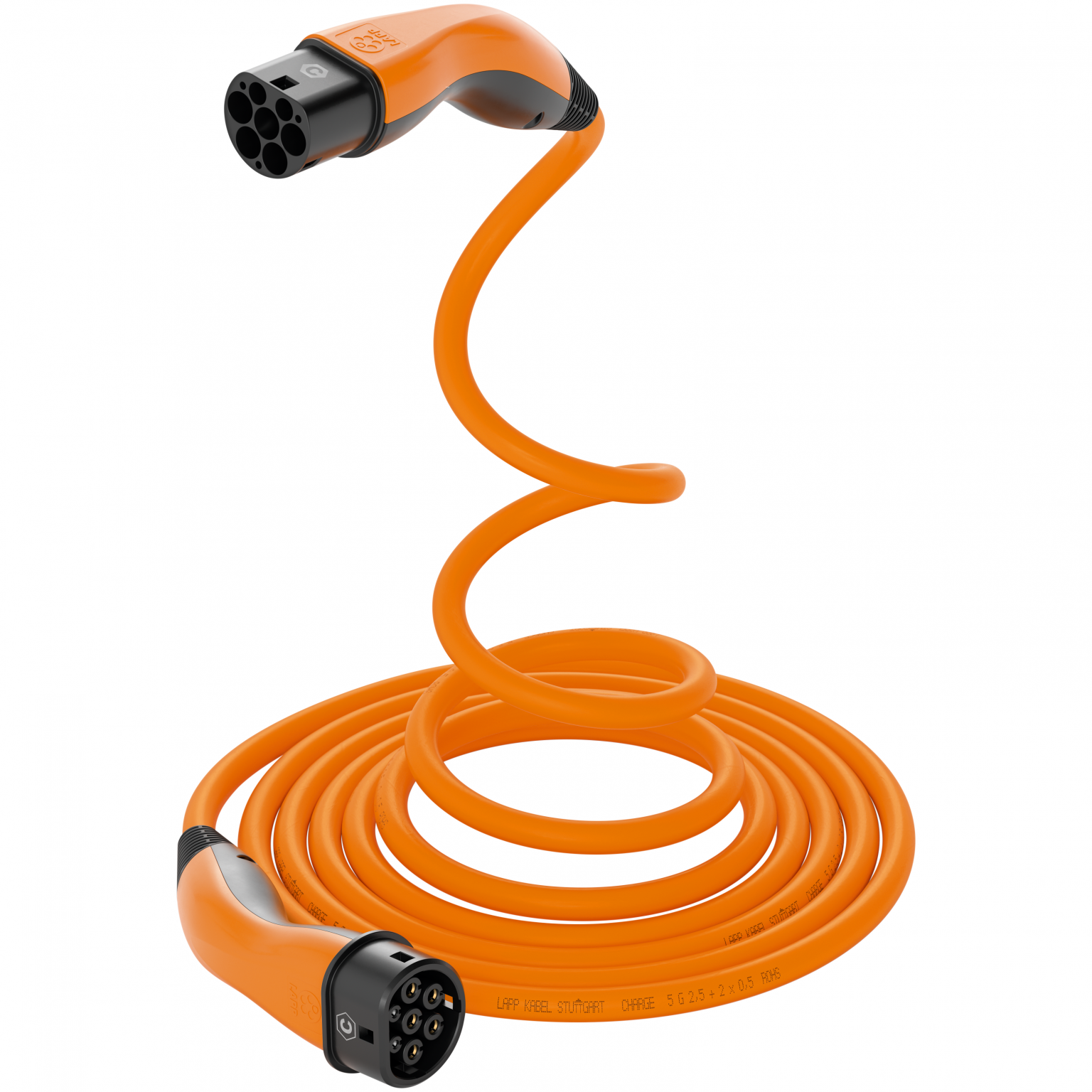

Benutzerfreundliches Ladekabel mit selbstaufrollendem HELIX-Design für komfortables und effizientes Laden. Der patentierte Formspeicher sorgt dafür, dass sich das Kabel nach Gebrauch automatisch spiralförmig aufrollt, ohne zu knicken oder sich zu verheddern. Dieses Ladekabel ist entwickelt und produziert in Deutschland und wird mit 10 Jahren Garantie geliefert.

Anwendung
Zum Laden von Elektrofahrzeugen und Plug-in-Hybriden mit einem Typ-2-Anschluss über eine Ladesäule, Ladestation oder Wallbox. Geeignet für den Einsatz an öffentlichen und privaten Ladepunkten.

Varianten wie Länge und Ausführung werden über die Auswahlliste gewählt.

Montage / Benutzung / Funktion

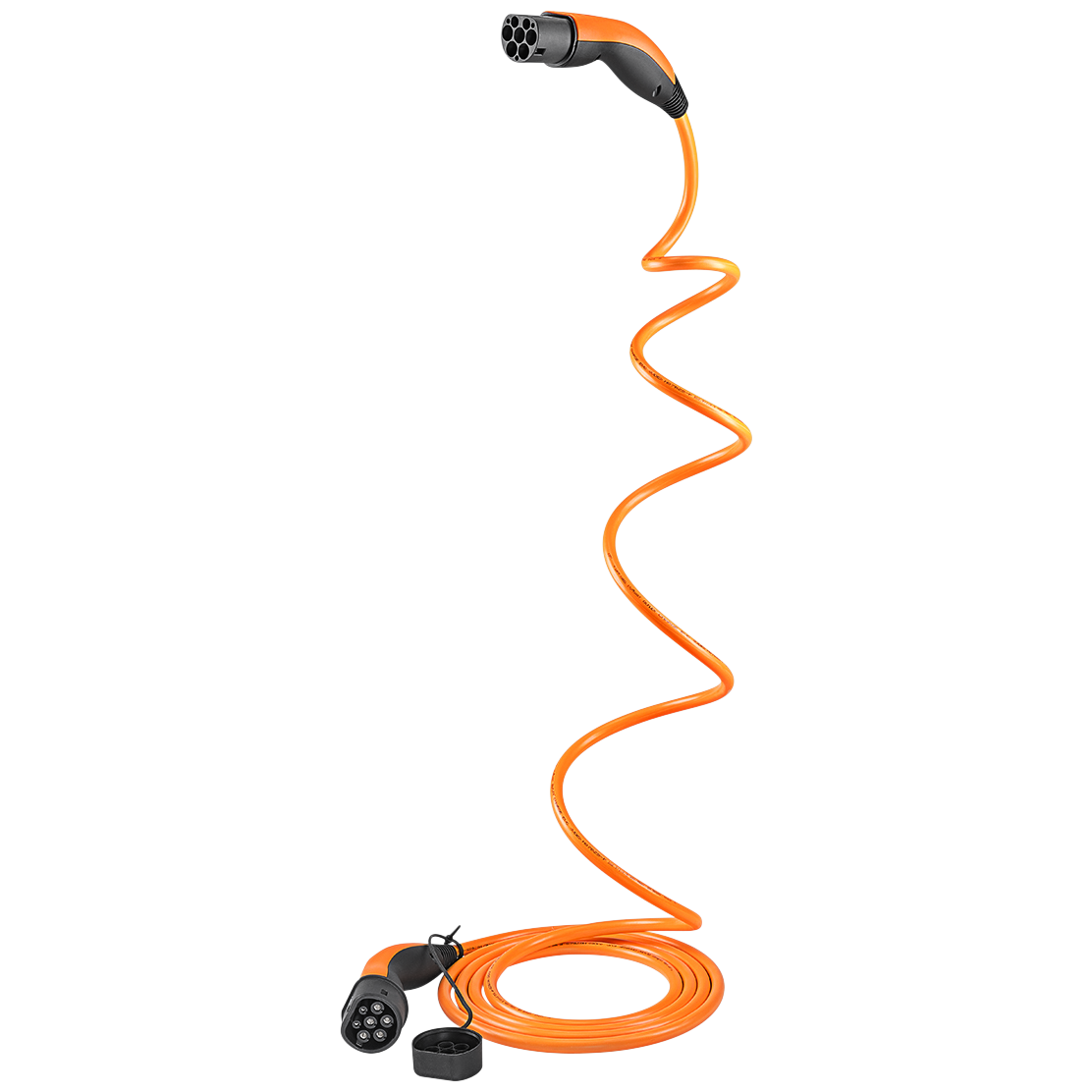

Die Typ-2-Kupplung wird an das Fahrzeug und der Typ-2-Stecker an den Ladepunkt angeschlossen. Der Lademodus ist Mode 3 gemäß IEC 61851. Der Ladevorgang startet und stoppt automatisch über die Fahrzeugelektronik. Nach Gebrauch rollt sich das Kabel dank des HELIX-Formspeichers selbstständig auf.

Ausführung / Anschlüsse

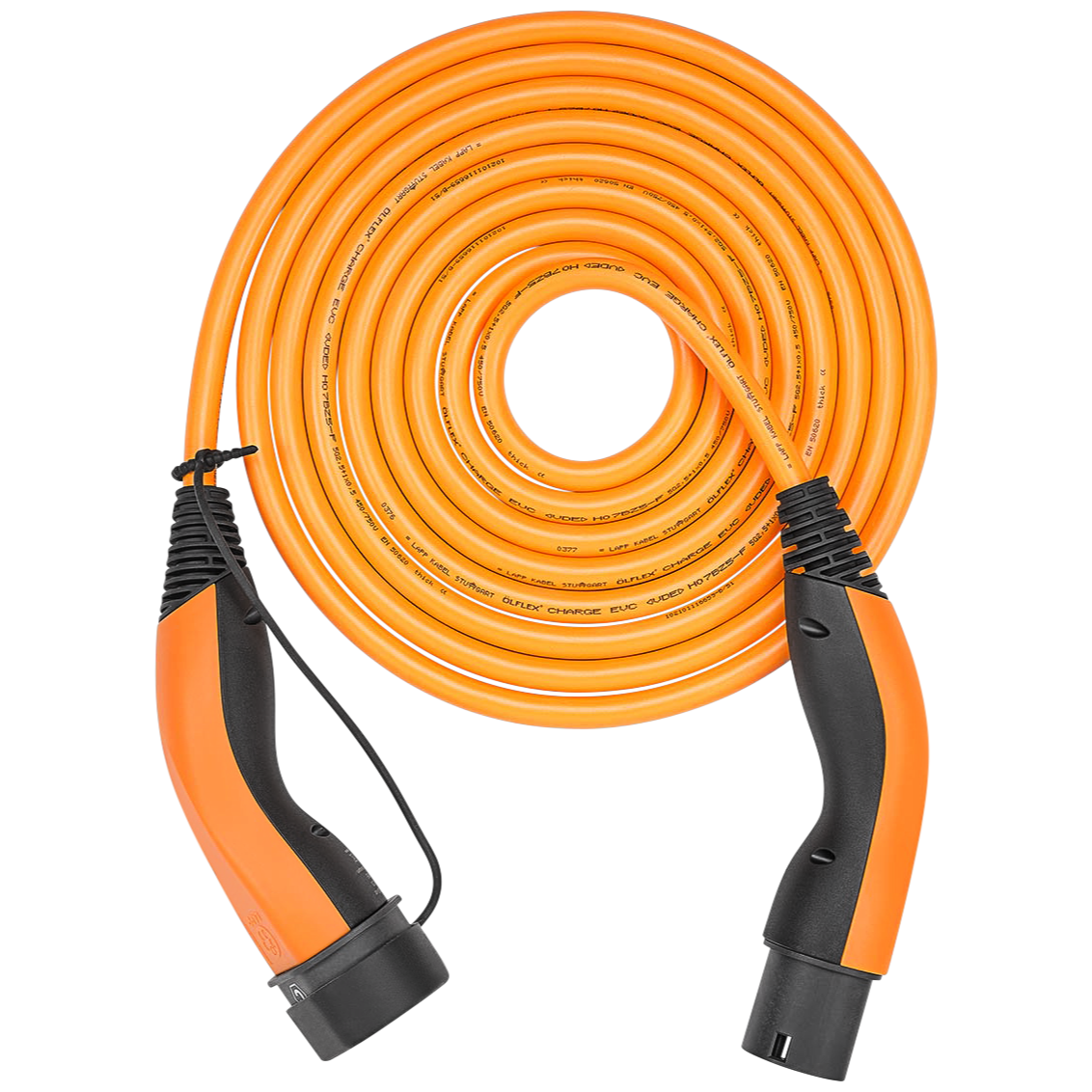

• Anschlüsse: Typ-2-Kupplung (Fahrzeugseite) und Typ-2-Stecker (Ladeseite) gemäß IEC 62196
• Lademodus: Mode 3 gemäß IEC 61851
• Kabeltyp: HELIX-Kabel mit Formspeicher, Mantel ÖLFLEX® CHARGE

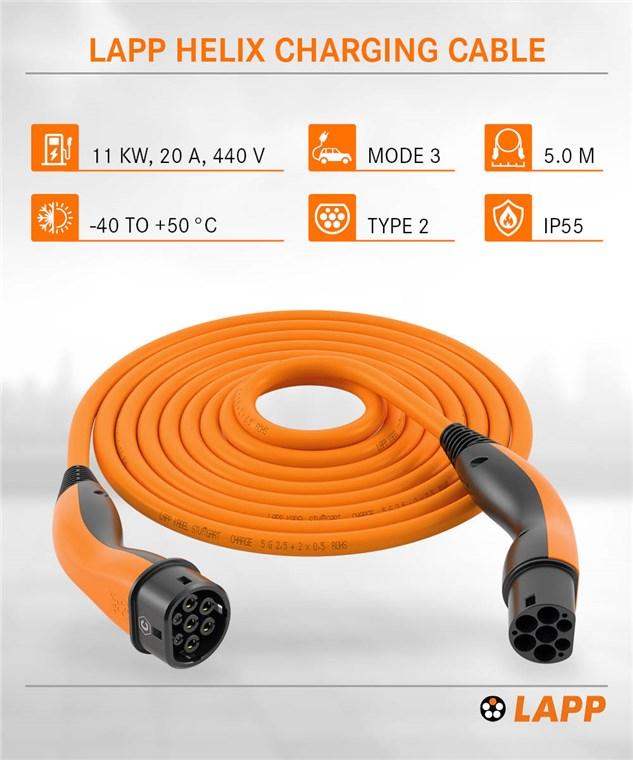

Technische Spezifikationen
• Maximale Ladeleistung: bis zu 11 kW
• Maximaler Strom: 20 A
• Nennspannung: 440 V AC
• Anzahl der Phasen: 3
• Laden: unterstützt 3-Phasen-Laden und 1-Phasen-Laden bis zu 3,7 kW
• Leiterquerschnitt: 2,5 mm²
• Kabellänge: 5 m
• Schutzart: IP55
• IP55: Schutz vor Staubeinlagerung und gegen Wasserstrahlen aus allen Richtungen, geeignet für den Außeneinsatz
• Betriebstemperatur: −40 °C bis +50 °C
• Beständigkeit: öl- und feuchtigkeitsbeständig
• Herkunft: Made in Germany
• Garantie: 10 Jahre

Prüfzeichen & Normen
• IEC 62196-1 – Allgemeine Anforderungen an Stecker und Fahrzeugkupplungen für das Laden von Elektrofahrzeugen
• IEC 62196-2 – Spezifikationen für Typ-2-Steckverbinder für das AC-Laden
• IEC 61851-1 – Anforderungen an das leitfähige Laden von Elektrofahrzeugen (Mode 3)
• CE – Konformität mit europäischen Sicherheits- und Konformitätsanforderungen
• WEEE – Richtlinie über Elektro- und Elektronikaltgeräte

Lieferumfang
• Ladekabel mit Schutzkappe
• Bedienungsanleitung

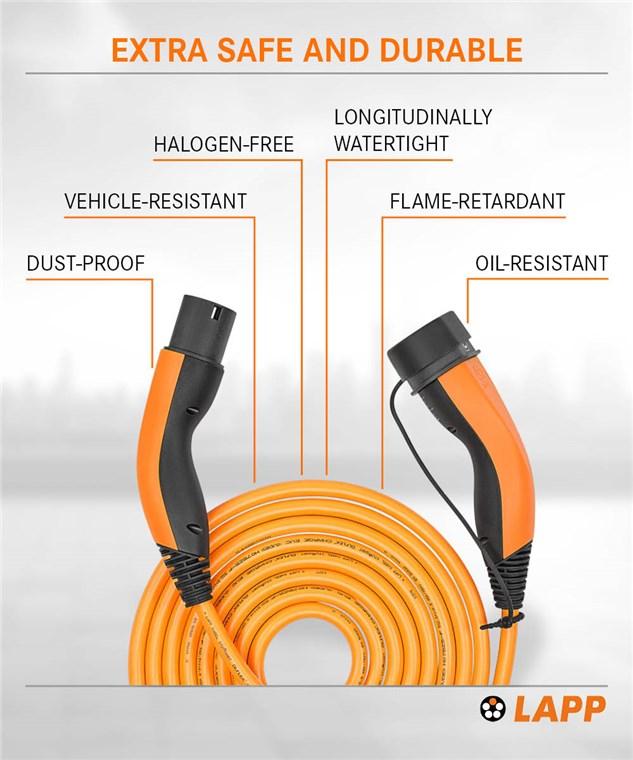

Besonderheiten

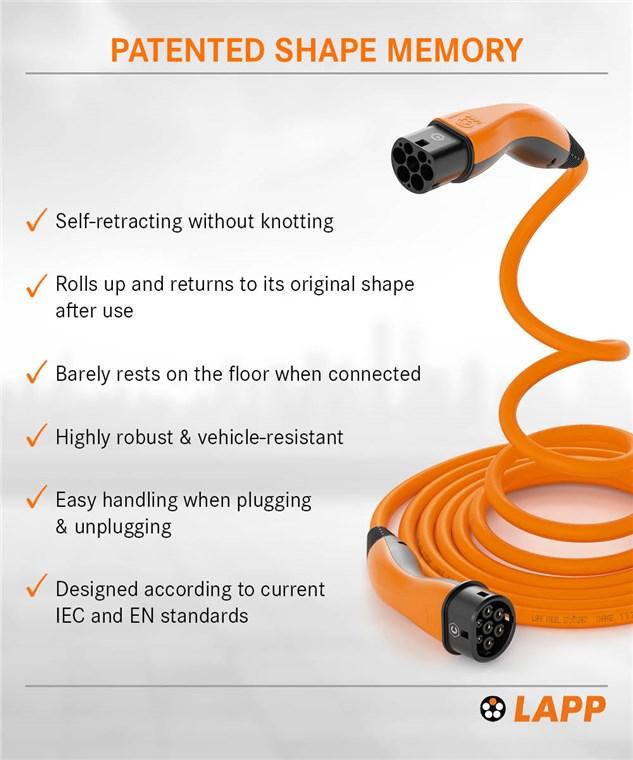

• Selbstaufrollendes HELIX-Design verhindert Knoten und vereinfacht die Aufbewahrung
• Formstabiles Kabel, das seine Form behält
• Ergonomische Griffe mit Gummigriff
• Schutzkappe an der Typ-2-Kupplung auf der Fahrzeugseite gegen Schmutz und Feuchtigkeit
• Silberbeschichtete, korrosionsbeständige Kontaktstifte für stabile Stromübertragung
• Überfahrresistente Konstruktion für intensive tägliche Nutzung
