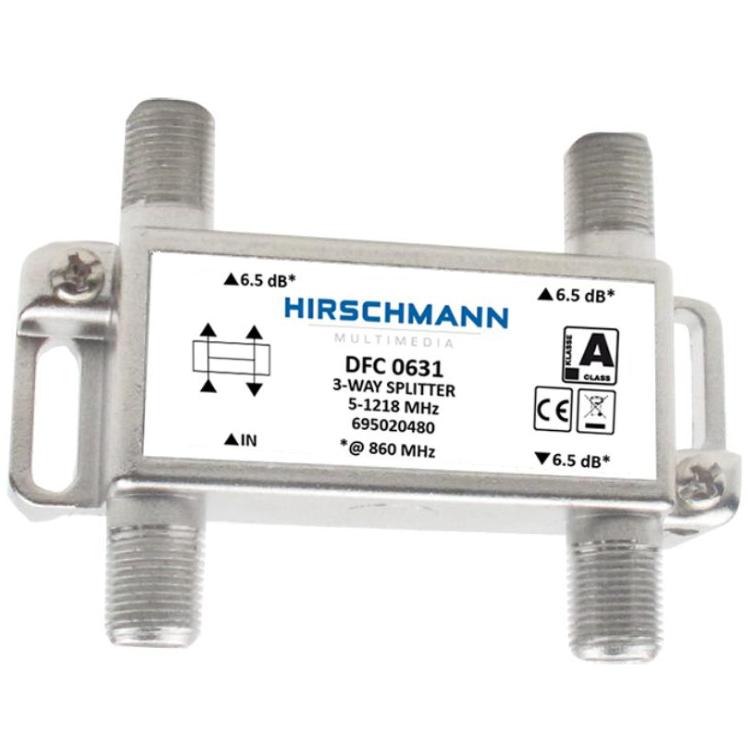

Dieser Koaxial-Splitter dient zur Verteilung eines Koaxialsignals auf drei Anschlüsse. Mit diesem 3-Wege-TV-Verteiler kann ein Antennen- oder Kabelsignal auf mehrere Fernseher, Receiver oder andere Koaxialgeräte verteilt werden. Dadurch können mehrere Geräte an derselben Koaxialanlage angeschlossen werden.
Der Splitter ist mit F-Buchsenanschlüssen ausgestattet. Dieser Anschlusstyp wird häufig in Kabelnetzen und Breitband-Koaxialanlagen verwendet. Der Verteiler verfügt über einen Eingang und drei Ausgänge, sodass das Signal einfach auf drei Koaxialkabel verteilt werden kann.
Mit einem Frequenzbereich von 5 – 1218 MHz ist dieser Verteiler für moderne Kabelnetze geeignet. Daher kann das Produkt für Fernseh-, Radio- und Datensignale über Koaxialanlagen verwendet werden. Der Verteiler ist 1.2 GHz ready und für Netzwerke geeignet, die DOCSIS 3.1 Technologie verwenden.
Der Splitter hat eine Durchgangsdämpfung von 4,1 dB bei 862 MHz und eine hohe Entkopplung zwischen den Ausgängen. Dadurch bleibt das Signal stabil verteilt und Störungen zwischen angeschlossenen Geräten werden reduziert.
Der Verteiler verfügt über eine hohe Schirmungsklasse (Class A+) und bietet 4G/LTE-Entstörung. Dadurch werden Störungen durch Mobilfunknetze effektiv unterdrückt. Darüber hinaus ist der Splitter rückkanalfähig, was bidirektionalen Datenverkehr für Kabelinternet ermöglicht.
Das Gehäuse besteht aus Druckgusszink und verfügt über einen Erdungsanschluss, was eine gute Abschirmung und einen stabilen Betrieb innerhalb von Koaxialanlagen gewährleistet.

Technische Daten
• Typ Koaxial-Splitter / 3-Wege-TV-Verteiler
• Marke Hirschmann Multimedia – DFC 0631
• Anschluss 1 F-Buchse (Eingang)
• Anschluss 2 F-Buchse (Ausgang)
• Anschluss 3 F-Buchse (Ausgang)
• Anschluss 4 F-Buchse (Ausgang)
• Frequenzbereich 5 – 1218 MHz
• Durchgangsdämpfung 4,1 dB (@ 862 MHz)
• Schirmungsklasse Class A+
• 4G/LTE-Entstörung ja
• Rückkanalfähigkeit ja
• Unterstützung MoCA 2.0, 1.2 GHz ready
• Impedanz 75 Ohm
• Gehäusematerial Druckgusszink
• Abmessungen 63 × 53 × 20 mm

Erläuterung verwendeter Begriffe
Koax
Koax (Koaxial) ist ein Kabeltyp, der für die Übertragung von Fernseh-, Radio- und Datensignalen verwendet wird.
F-Connector
Ein F-Connector ist ein Koaxialstecker, der häufig in Kabelnetzen und Breitband-Koaxialanlagen verwendet wird.
Koaxial-Splitter
Ein Koaxial-Splitter verteilt ein Antennensignal auf mehrere Ausgänge, sodass mehrere Geräte an derselben Koaxialanlage angeschlossen werden können.
Frequenzbereich
Der Frequenzbereich gibt an, welche Signalfrequenzen von einem Gerät durchgelassen werden können.
Durchgangsdämpfung
Die Durchgangsdämpfung gibt an, wie viel Signalverlust auftritt, wenn ein Signal durch einen Splitter verteilt wird.
Rückkanalfähig
Rückkanalfähig bedeutet, dass das Gerät für bidirektionalen Datenverkehr geeignet ist, wie z. B. bei Kabelinternet.
DOCSIS 3.1
DOCSIS 3.1 ist eine Technologie für Kabelinternet, die höhere Datenraten über Koaxialnetzwerke ermöglicht.
Class A+
Class A+ ist eine Schirmungsklasse für Koaxialkomponenten, die angibt, dass das Produkt sehr gut vor externen Störungen geschützt ist.
MoCA
MoCA (Multimedia over Coax Alliance) ist eine Technologie, mit der Datennetzwerke über Koaxialkabel realisiert werden können.
