IDE Koppler 44 polig

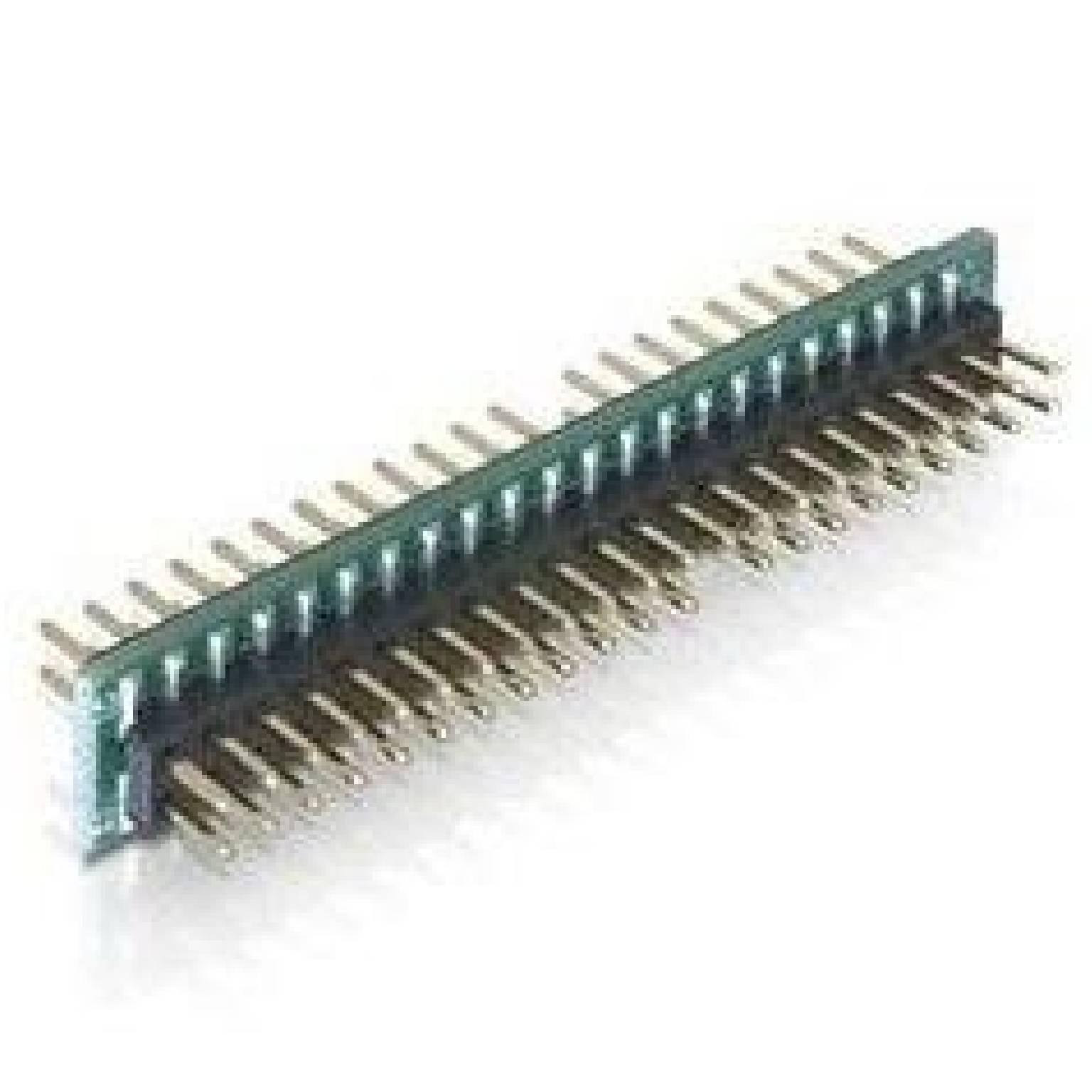

Dieser IDE 44-polige Male auf IDE 44-polige Male Adapter von Delock wird zur Verbindung eines DOM Moduls (Disk On Module) mit einem IDE Flachbandkabel und einem Motherboard verwendet.
Der Adapter verfügt über zwei IDE 44-polige Male Anschlüsse und ermöglicht eine direkte Kopplung zwischen Komponenten mit der gleichen Schnittstelle.
Der 44-polige Anschluss enthält neben Datensignalen auch Stromleitungen, wodurch eine zusätzliche Stromversorgung für 2,5-Zoll-IDE-Geräte oder DOM-Module oft nicht notwendig ist.
Der Adapter transportiert parallele IDE-Signale ohne Signalwandlung.
Der Adapter ist ein passiver Adapter und enthält keine aktive Elektronik.
Die Anwendung zielt auf den Anschluss eines DOM Moduls über ein Ribbon Cable an ein Motherboard mit IDE-Schnittstelle ab.

Spezifikationen
Produkttyp: IDE 44-poliger Adapter Male auf Male
Marke: Delock
Anschluss 1: IDE 44-poliger Male
Anschluss 2: IDE 44-poliger Male
Schnittstelle: PATA / IDE
Signalart: parallele Daten + Stromversorgung
Aktive Wandlung: nein
Garantie: 5 Jahre
Zulassungen: CE, WEEE

Verwendete Begriffe
IDE (PATA): ältere parallele Schnittstelle für Speichergeräte.
44-polig: IDE-Anschluss mit integrierter Stromversorgung, oft verwendet bei 2,5-Zoll-Geräten.
DOM (Disk On Module): kompaktes Speichermodul, das direkt an eine IDE-Schnittstelle angeschlossen wird.
Ribbon cable: flaches Flachbandkabel für IDE-Verbindungen.
Passiver Adapter: Adapter ohne aktive Elektronik oder Signalwandlung.
Paralleles Signal: mehrere Datenleitungen für gleichzeitige Übertragung.
CE: Europäische Konformitätskennzeichnung.
WEEE: Richtlinie für das Recycling von Elektronikgeräten.

Anwendungen
DOM Module: Anschluss von Disk On Module-Speicher an Motherboards.
2,5-Zoll-IDE-Geräte: Verbindung von kompakten Speichermedien.
Legacy Systeme: Einsatz in älteren Systemen mit IDE-Schnittstelle.
Industrie: Einsatz in Embedded- und industriellen Anwendungen.

Wichtige Hinweise
Passiv: keine Signalwandlung, nur direkte Verbindung.
Kompatibilität: nur für IDE/PATA-Schnittstellen.
Stromversorgung über 44-Pin: Stromversorgung erfolgt über den Anschluss selbst.
Verwendung: bestimmt für spezielle Anwendungen mit DOM Modulen.
