Antennenverstärker

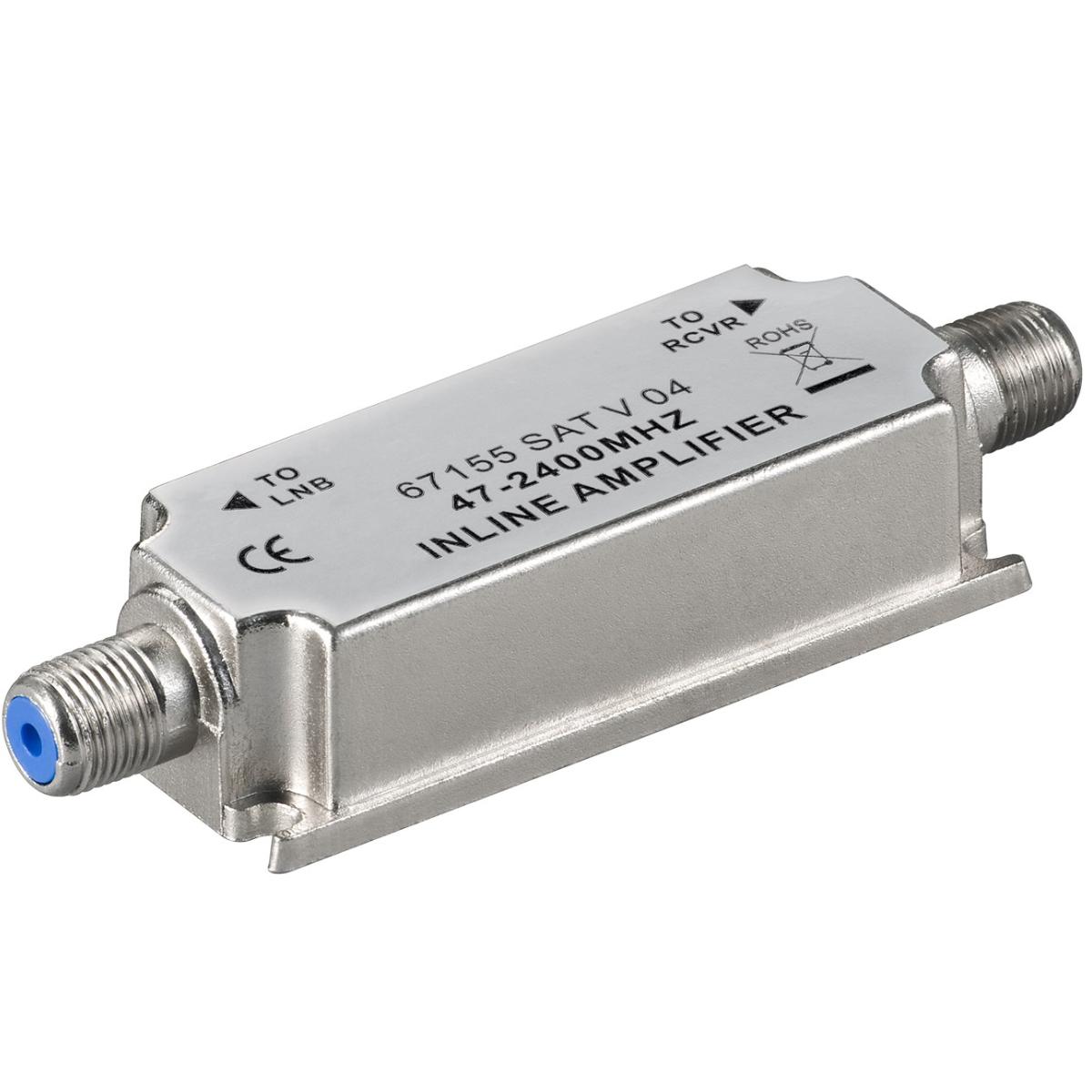

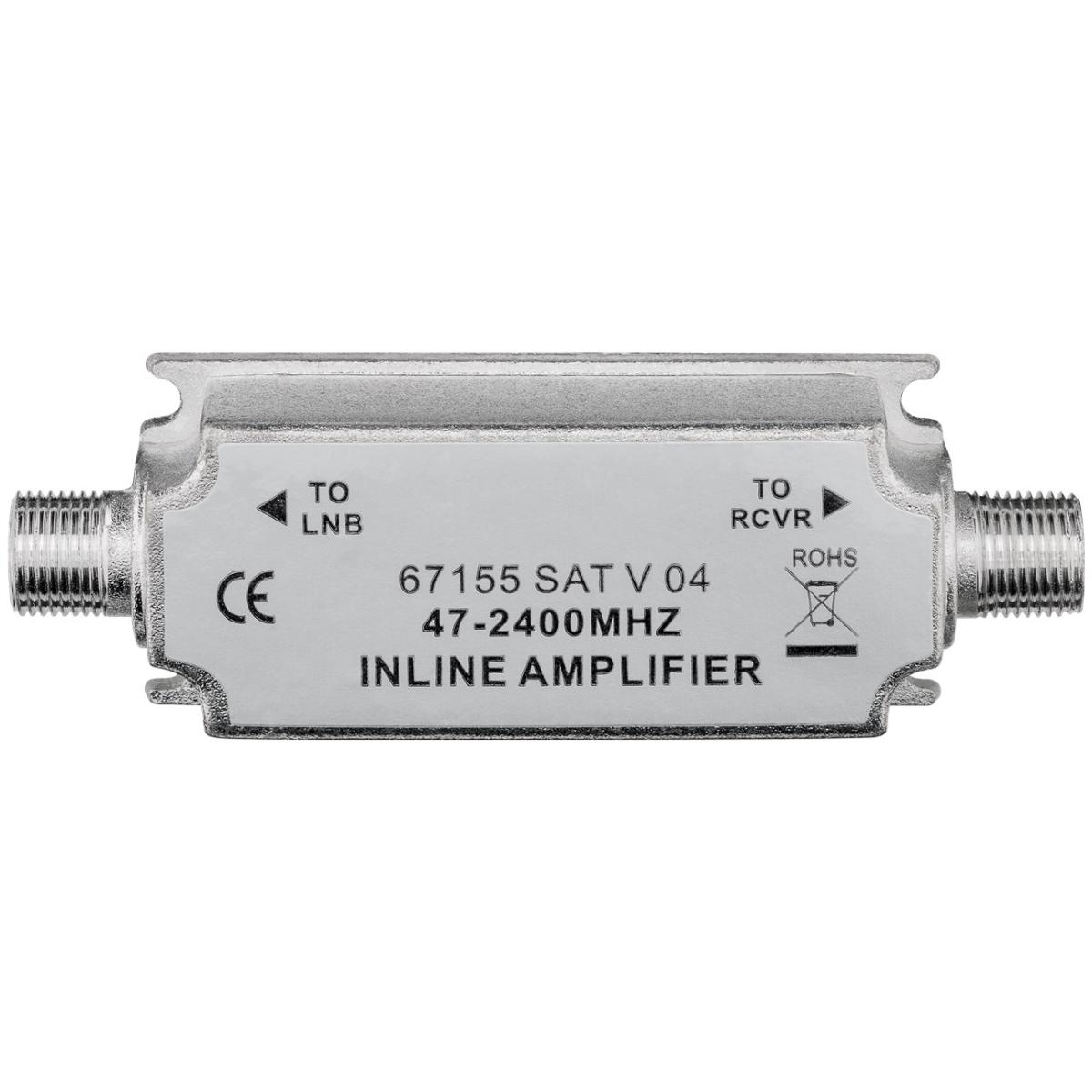

Dieser SAT/BK In-Line Antennenverstärker dient zur Verstärkung von Koaxialsignalen in Satelliten- und terrestrischen Antennenanlagen. Der Verstärker wird inline in das Koaxialkabel eingesetzt und findet Anwendung bei langen Kabelwegen oder bei Anlagen mit mehreren Anschlüssen, bei denen das Signal abgeschwächt werden kann.

Der Verstärker unterstützt einen Frequenzbereich von 47 MHz bis 2400 MHz und ist sowohl für SAT-Signale als auch für terrestrische Antennensignale geeignet. Dadurch kann das Gerät in Satellitenanlagen, Kabelanlagen und Antennennetzwerken für den Fernsehempfang eingesetzt werden.

Der Verstärker wird über F-Anschlussbuchsen angeschlossen. Die Stromversorgung erfolgt über den angeschlossenen Receiver mittels 15 V DC Stromversorgung über das Koaxialkabel, wodurch kein separater Netzadapter erforderlich ist.

Mit einer Verstärkung von 20 dB kann das Gerät das Signalniveau bei längeren Koaxialkabeln oder bei größeren Verteilungen in einer Antennenanlage erhöhen. Die maximale Rauschzahl von 4,5 dB sorgt dafür, dass die Verstärkung bei begrenztem zusätzlichem Signalrauschen realisiert wird.

Spezifikationen
• Produkttyp SAT/BK In-Line Antennenverstärker
• Anwendung Signalverstärkung in Koaxialanlagen
• Frequenzbereich 47 – 2400 MHz
• Anschlusstyp F-Anschlussbuchse female
• Montage Inline in Koaxialkabel
• Stromversorgung 15 V DC über Koaxialkabel (± 3 V)
• Verstärkung 20 dB
• Rauschzahl max. 4,5 dB

Inline-Verstärker
Ein In-Line Antennenverstärker wird direkt in ein Koaxialkabel eingesetzt, um das Signal unterwegs zu verstärken. Dies kann bei längeren Kabelwegen oder wenn mehrere Anschlüsse von einer einzigen Signalquelle gespeist werden, erforderlich sein.

SAT- und terrestrische Signale
Aufgrund des breiten Frequenzbereichs bis 2400 MHz kann der Verstärker sowohl Satellitensignale als auch terrestrische Antennensignale innerhalb von Koaxial-Verteilungssystemen verarbeiten.
