Antennenverstärker

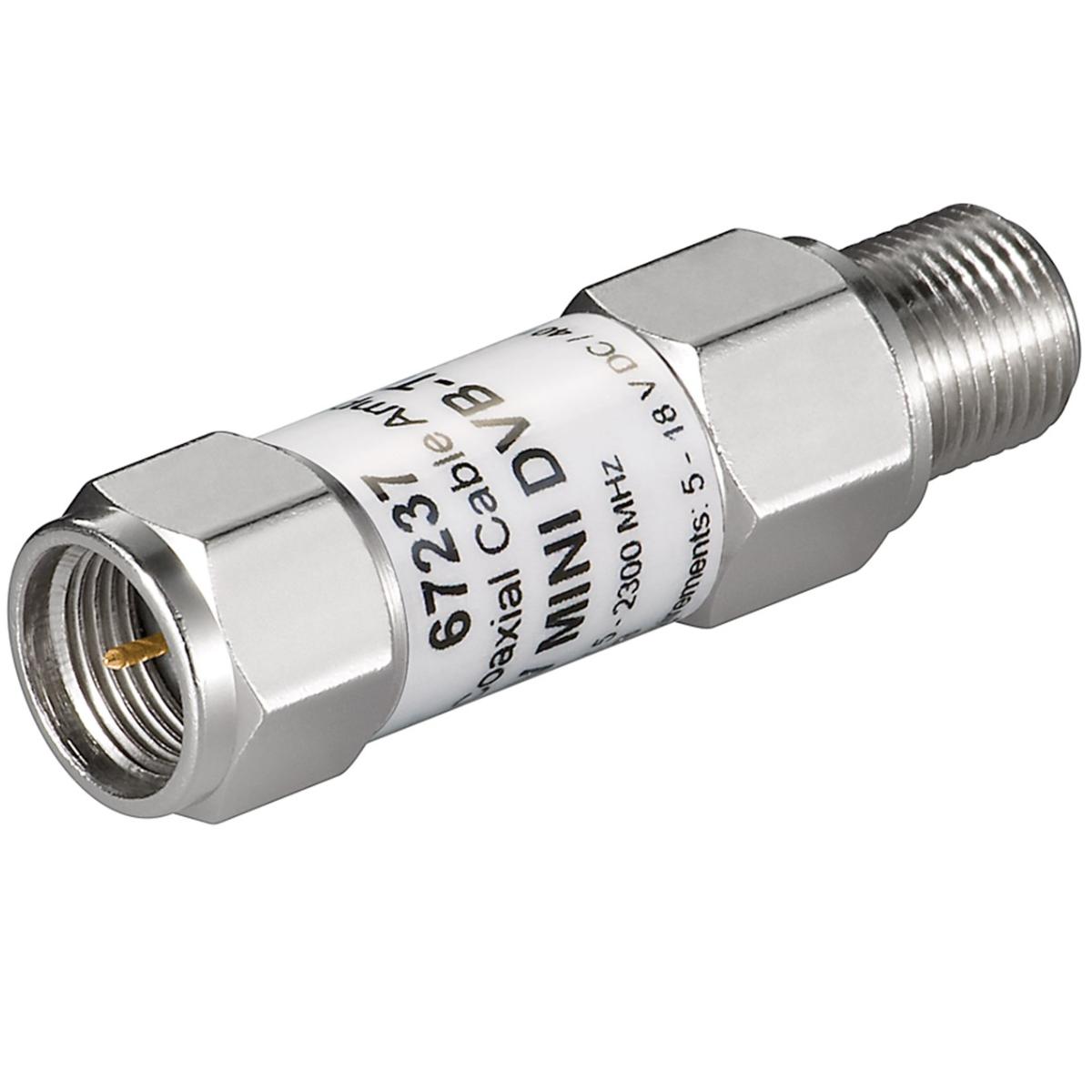

Dieser Mini-Koaxial-Inline-Verstärker dient zur Verstärkung von Koaxialsignalen in Antennen- und Satellitenanlagen. Der Verstärker wird inline in das Koaxialkabel eingefügt und kompensiert Signalverluste, die bei längeren Kabelwegen entstehen können. Dadurch kann der Signalpegel erhöht werden, wenn die Entfernung zwischen Antenne, Satellitenanlage oder Empfänger größer ist.

Der Inline-Verstärker erhöht das Signal um 18 dB und wird zwischen dem LNB und dem Satellitenempfänger angeschlossen. Die benötigte Stromversorgung erfolgt über das Koaxialkabel, indem die LNB-Spannung als Stromquelle genutzt wird.

Der Verstärker unterstützt einen Frequenzbereich von 5 MHz bis 2300 MHz und ist sowohl für analoge als auch für digitale Signalübertragung geeignet, einschließlich DVB-S Satellitensignalen. Dadurch kann das Gerät für Fernsehsignale wie SD, HD, Full HD, Ultra HD und 3D eingesetzt werden.

Der Verstärker verfügt über einen F-Stecker (Male) Eingang und einen F-Buchse (Female) Ausgang und wird direkt zwischen zwei Koaxialverbindungen platziert. Dank seiner kompakten Bauweise ist das Gerät nur geringfügig dicker als ein Koaxialkabel und lässt sich einfach in bestehende Installationen integrieren.

Dank der wasserdichten Gummidichtung kann der Verstärker auch für Außeninstallationen verwendet werden.

Spezifikationen
• Produkttyp Mini-Koaxial-Inline-Verstärker
• Konnektortyp F-Stecker
• Anschluss 1 F-Stecker male
• Anschluss 2 F-Stecker female
• Frequenzbereich 5 – 2300 MHz
• Signalverstärkung 18 dB
• Impedanz 75 Ohm
• Versorgungsspannung 5 – 18 V DC
• Stromverbrauch ca. 40 mA
• Zulassung CE, WEEE
• Länge 43 mm
• Breite 11 mm
• Höhe 11 mm
• Durchmesser 11 mm
• Verpackungseinheit 1 Stück

Inline-Verstärker
Ein Inline-Koaxial-Verstärker wird direkt in das Koaxialkabel eingefügt, um Signalverluste auszugleichen. Dies kann bei längeren Kabeln erforderlich sein oder wenn das Signal auf mehrere Komponenten aufgeteilt wird.

Anwendung
Dieser Verstärkertyp wird in Satellitenanlagen und Antennensystemen eingesetzt, bei denen über längere Koaxialkabelwege ein stabiles Signal benötigt wird.
