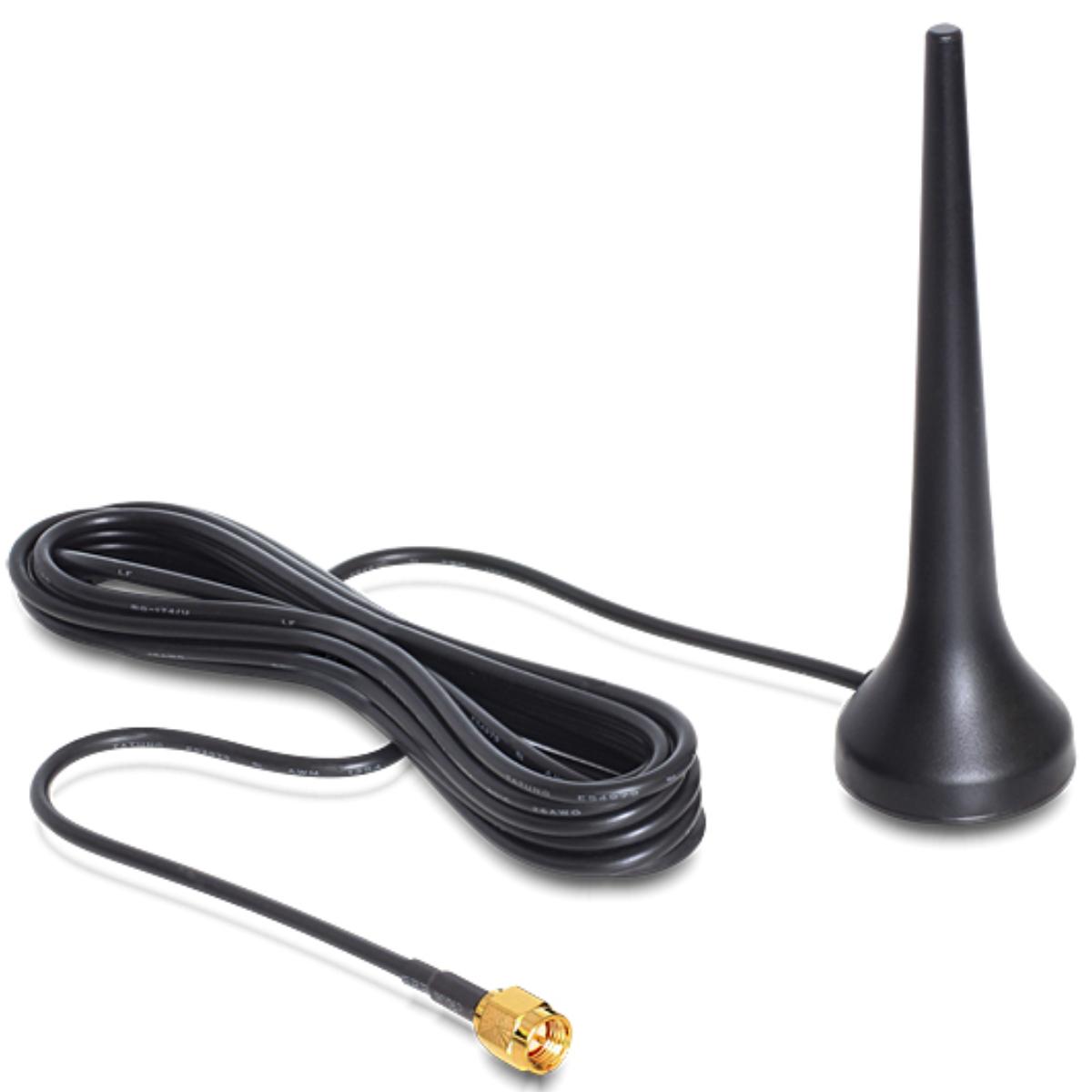

Innenraum-Antenne

Diese GSM / UMTS Antenne ist für den Empfang und die Übertragung von Funksignalen für die mobile Datenkommunikation bestimmt. Die Antenne unterstützt mehrere mobile Frequenzbänder und kann für GSM, UMTS und LTE Anwendungen verwendet werden.

Die Antenne ist mit einem SMA-Stecker (male) ausgestattet und kann an Router, Modems, Gateways und andere RF-Geräte mit einem SMA-Antennenanschluss angeschlossen werden.

Die Antenne arbeitet in einem Frequenzbereich von 824 – 960 MHz, 1710 – 1990 MHz, 2200 MHz und 2400 MHz. Dadurch kann die Antenne für verschiedene Mobilfunknetze und drahtlose Kommunikationsbänder verwendet werden.

Mit einer Antennenverstärkung von 0 dBi, einer linearen vertikalen Polarisation und einem omnidirektionalen Abstrahlmuster ist die Antenne für den allgemeinen Signalempfang rund um die Antenne geeignet.

Die Antenne ist mit einem magnetischen Montagefuß ausgestattet, wodurch sie einfach auf Metalloberflächen platziert werden kann. Die Antenne wird mit einem RG-174 Koaxialkabel mit einer Länge von ca. 3 Metern geliefert.

Spezifikationen
• Anschluss 1 x SMA-Stecker
• Frequenzbereich 824 – 960 MHz
• Frequenzbereich 1710 – 1990 MHz
• Frequenzbereich 2200 MHz
• Frequenzbereich 2400 MHz
• Antennenverstärkung 0 dBi
• Impedanz 50 Ohm
• Polarisation linear, vertikal
• VSWR 2.0
• Betriebstemperatur −10 °C ~ 75 °C
• Gehäuse ABS
• Farbe schwarz
• Antennenlänge ca. 103,30 mm
• Kabelkategorie Koaxial
• Kabeltyp RG-174
• Kabel-Farbe schwarz
• Kabeldämpfung 1,8 dB @ 1,8 GHz pro Meter
• Kabeldurchmesser 2,7 mm
• Durchmesser magnetischer Fuß 32 mm
• Kabellänge inkl. Anschluss ca. 3 m

Erläuterung verwendeter Begriffe
GSM
GSM ist ein digitaler Standard für mobile Kommunikation für Sprache und Daten.

UMTS
UMTS ist ein Mobilfunkstandard für 3G-Netzwerke.

LTE
LTE (Long Term Evolution) ist ein Mobilfunkstandard für 4G-Datenverbindungen.

dBi
dBi ist eine Einheit, die die Verstärkung einer Antenne im Vergleich zu einer idealen isotropen Antenne angibt.

VSWR
VSWR (Voltage Standing Wave Ratio) gibt an, wie gut eine Antenne auf die Übertragungsleitung abgestimmt ist.

Polarisation
Polarisation beschreibt die Richtung des elektromagnetischen Feldes eines Funksignals.

Omnidirektional
Eine omnidirektionale Antenne strahlt Funksignale rund um die Antenne in allen horizontalen Richtungen ab.

Impedanz
Impedanz ist der elektrische Widerstand für RF-Signale in einer Übertragungsleitung. Viele Antennensysteme arbeiten mit 50 Ohm.

SMA
SMA ist ein verschraubbarer koaxialer RF-Anschluss, der häufig für Antennen und RF-Geräte verwendet wird.

Koaxialkabel
Ein Koaxialkabel ist ein Kabeltyp, der speziell für die Übertragung von Hochfrequenz-RF-Signalen entwickelt wurde.

RG-174
RG-174 ist ein dünnes Koaxialkabel, das häufig für RF-Signale und Antennenverbindungen verwendet wird.

Magnetischer Montagefuß
Ein magnetischer Fuß ermöglicht die einfache Platzierung der Antenne auf Metalloberflächen ohne Montage.
