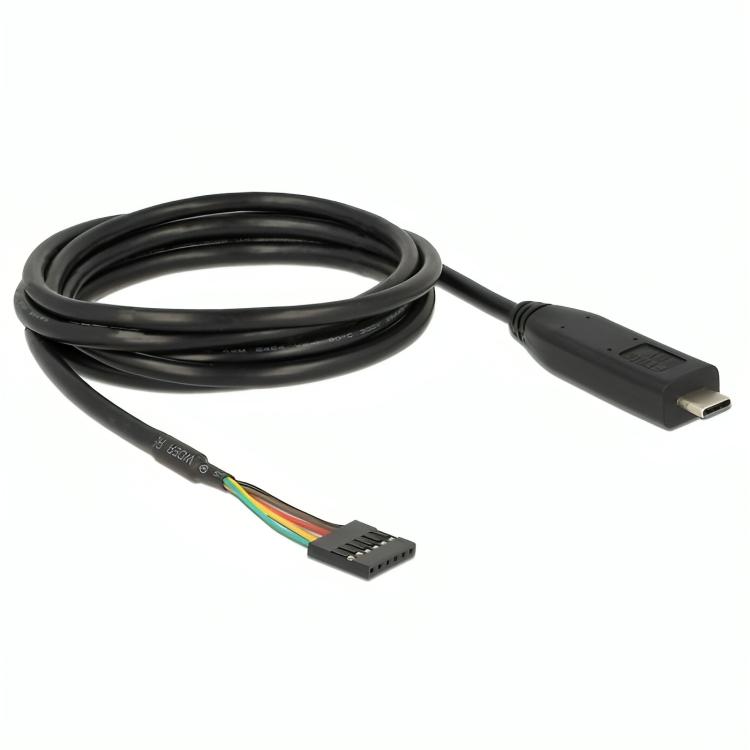

Kabel USB C zu TTL 5V 6

Dieser USB zu UART Konverter von Delock wird für die Umwandlung von USB-Signalen in serielle TTL (5 V) Kommunikation verwendet. Das Kabel ermöglicht den direkten Anschluss von Geräten mit einer UART-Schnittstelle an einen Computer zur Programmierung, zum Debugging und zur Datenkommunikation. Der Konverter ist mit einem USB Type-C Anschluss und einem 6-poligen TTL-Pinheader mit einem Rastermaß von 2,54 mm ausgestattet. Dank des integrierten FTDI FT232RL Chipsatzes wird eine stabile und zuverlässige Kommunikation mit Datenraten von bis zu 3 Mbps gewährleistet. Das Kabel unterstützt verschiedene serielle Konfigurationen und ist für Anwendungen mit 5 V Logik geeignet.

Spezifikationen
Produkttyp: USB zu UART (TTL) Konverterkabel
Marke: Delock
Anschluss 1: USB Type-C 2.0 male
Anschluss 2: TTL 5 V 6-pin Pinheader female (2,54 mm)
Chipsatz: FTDI FT232RL
USB-Version: USB 2.0
Datenrate: bis zu 3 Mbps
Datenbits: 7 oder 8
Stoppbits: 1 oder 2
Parität: none, even, odd, mark, space
Flow Control: none, RTS/CTS, XON/XOFF
Signale: RXD, TXD, CTS, RTS, GND, VCC
Ausgangsspannung: 5 V
FIFO-Puffer: 128 Byte (RX), 256 Byte (TX)
Kabeltyp: UL AWM 2464 VW-1
Adern: 26 AWG
Kabellänge: 2,0 Meter
Betriebstemperatur: -20 °C bis 80 °C
Installation: Plug & Play (Treiber erforderlich)
Menge: pro Stück
Garantie: 5 Jahre
Zertifizierungen: REACH, CE, RoHS, WEEE

Anwendungen
Programmierung: Konfiguration von Mikrocontrollern und Embedded Systemen.
Debugging: Auslesen serieller Daten zur Diagnose und Entwicklung.
Kommunikation: Verbindung von Geräten mit UART-Schnittstelle zu einem PC.
Elektronik: Einsetzbar für GPIO, FPGA und MCU Anwendungen.

Erläuterung technischer Begriffe
UART: Serielle Kommunikationsschnittstelle, bei der Daten Bit für Bit ohne Taktsignal übertragen werden.
TTL (5 V): Logische Spannungspegel, bei denen 0 V und 5 V digitale Signale darstellen.
RXD / TXD: Empfangs- und Sendleitungen für die Datenübertragung zwischen Geräten.
CTS / RTS: Hardware-Flow-Control-Signale zur Steuerung des Datenflusses.
XON / XOFF: Software-Flow-Control über Steuerzeichen.
Datenbits: Anzahl der Bits, aus denen ein Datenpaket besteht (typischerweise 7 oder 8).
Stoppbits: Bits, die das Ende eines Datenpakets markieren.
Parität: Fehlererkennungsmechanismus für die Datenübertragung.
FIFO: Puffer (First In, First Out) zur temporären Speicherung von eingehenden und ausgehenden Daten.
FTDI Chipsatz: Controller, der USB in serielle Kommunikation mit hoher Zuverlässigkeit umwandelt.
AWG: Angabe der Drahtstärke, eine niedrigere Zahl bedeutet einen dickeren Leiter.

Erläuterung von Zertifizierungen und Normen
CE: Entspricht den europäischen Richtlinien für Sicherheit.
RoHS: Beschränkung gefährlicher Stoffe.
REACH: Verordnung über chemische Stoffe.
WEEE: Richtlinie für das Recycling von Elektrogeräten.

Wichtige Hinweise
Spannung: Kompatibilität mit 5 V TTL-Logik prüfen.
Treiber: Installation von FTDI-Treibern kann erforderlich sein.
Anschluss: Korrekte Pinbelegung und Signalsequenz prüfen.
Verwendung: Geeignet für technische und Entwicklungsanwendungen.
