Kabelsucher + Kabeltester

Dieses Produkt ist derzeit nicht auf Lager
Lagerbestand
Dieses Produkt ist derzeit nicht auf Lager
€ 58,19
Inkl. MwStExkl. Versandkosten
Produktcode: 1074802
250+ Fordern Sie ein Angebot anJetzt bewerben
Werden Sie benachrichtigt, wenn dieses Produkt wieder auf Lager ist
Senden
Weitere Informationen über dieses Produkt

Kabeltester mit Tongenerator und Messsonde

Mit diesem Kabeltester mit Tongenerator können Kurzschlüsse, offene Stromkreise, gebrochene Leitungen, Kriechströme und Kabelrouten präzise aufgespürt werden. Der Tester ermöglicht die Lokalisierung von Kabelbrüchen, ohne die Isolierung des Drahtes zu öffnen.

Funktionsweise
Schließen Sie den Tongenerator an das Kabel an und verwenden Sie die Messsonde, um das Audiosignal zu verfolgen. Sobald der Kabelbruch oder die Unterbrechung erreicht ist, stoppt oder ändert sich das Audiosignal, wodurch die Fehlerstelle schnell ermittelt werden kann.

Anwendung
Geeignet zum Testen und Nachverfolgen verschiedener Kabeltypen, darunter:
• Telefonkabel (RJ45, RJ12)
• Netzwerkkabel
• Allgemeine elektrische Leitungen
• Audio- und Videokabel
• Begrenzungskabel für Rasenmähroboter

Testfunktionalität
Der Kabeltester unterstützt die Erkennung von:
• Kabelbrüchen
• Kurzschlüssen
• Offenen Verbindungen
• Kriechströmen
• Kabelrouten und Signalverlauf

Ausführung

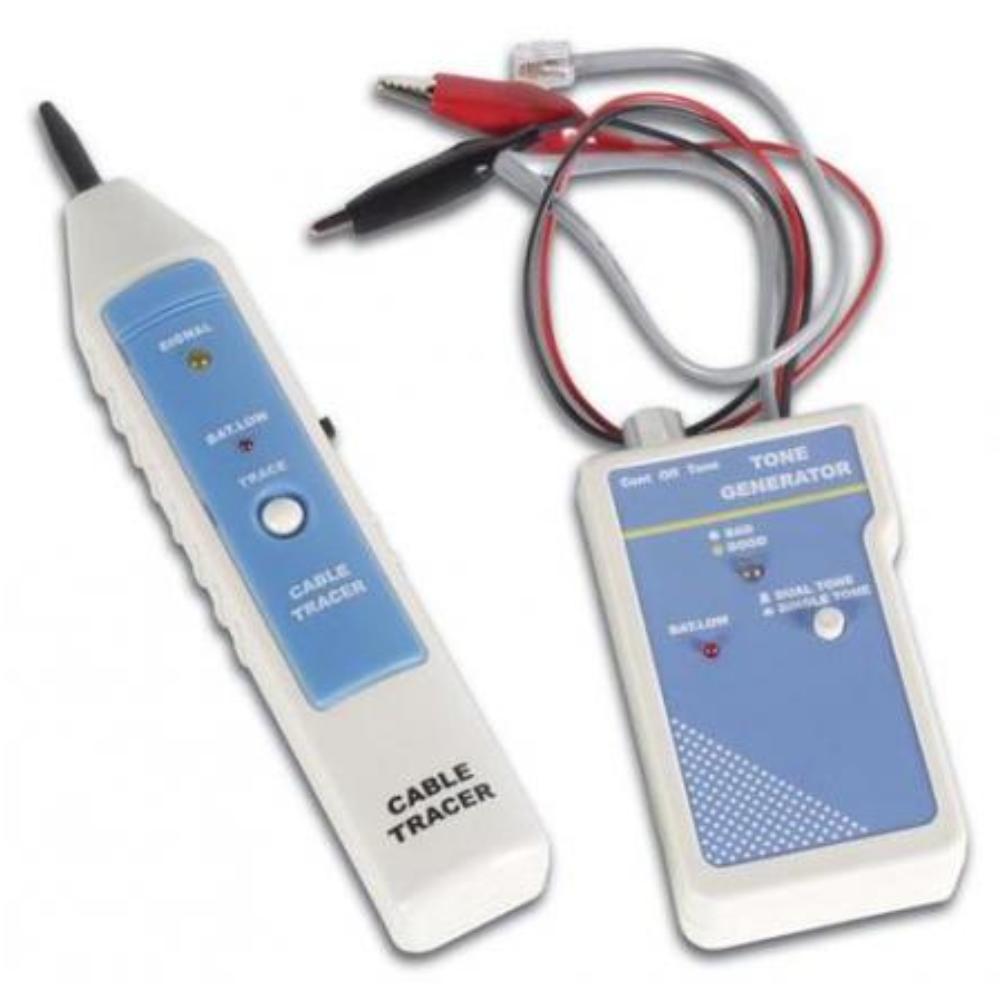

Das Set besteht aus einem Tongenerator und einer Messsonde. Das Gehäuse ist aus ABS gefertigt und für den mobilen Einsatz geeignet. Der Tester kann Signale über Ton und visuelle Anzeige ausgeben.

Technische Spezifikationen
• Produkttyp: Kabeltester mit Tongenerator
• Audiofrequenz: 900 – 1000 Hz
• Maximale Ausgangsspannung: 10 V (Spitze-Spitze)
• Maximales Ausgangsvolumen: 120 dB
• Eingangsspannung: bis 18 V DC
• Ausgangswellenform: Rechteck
• Signalanzeigemodi: Lampe und Lautsprecher
• Stromversorgung: 2× 9 V Batterien (nicht im Lieferumfang enthalten)

Physikalische Eigenschaften
• Material: ABS
• Farbe: Grau / Blau
• Gesamtgewicht: ca. 372 g
• Abmessungen Messsonde: 205 × 40 × 38 mm
• Abmessungen Tongenerator: 115 × 62 × 27 mm
• Gewicht Messsonde: ca. 80 g
• Gewicht Tongenerator: ca. 95 g

Installation & Verwendung
• Batteriebetrieben
• Geeignet für professionelle und technische Anwendungen
• Bedienungsanleitung verfügbar in: Niederländisch, Englisch, Französisch, Deutsch, Polnisch, Portugiesisch und Spanisch

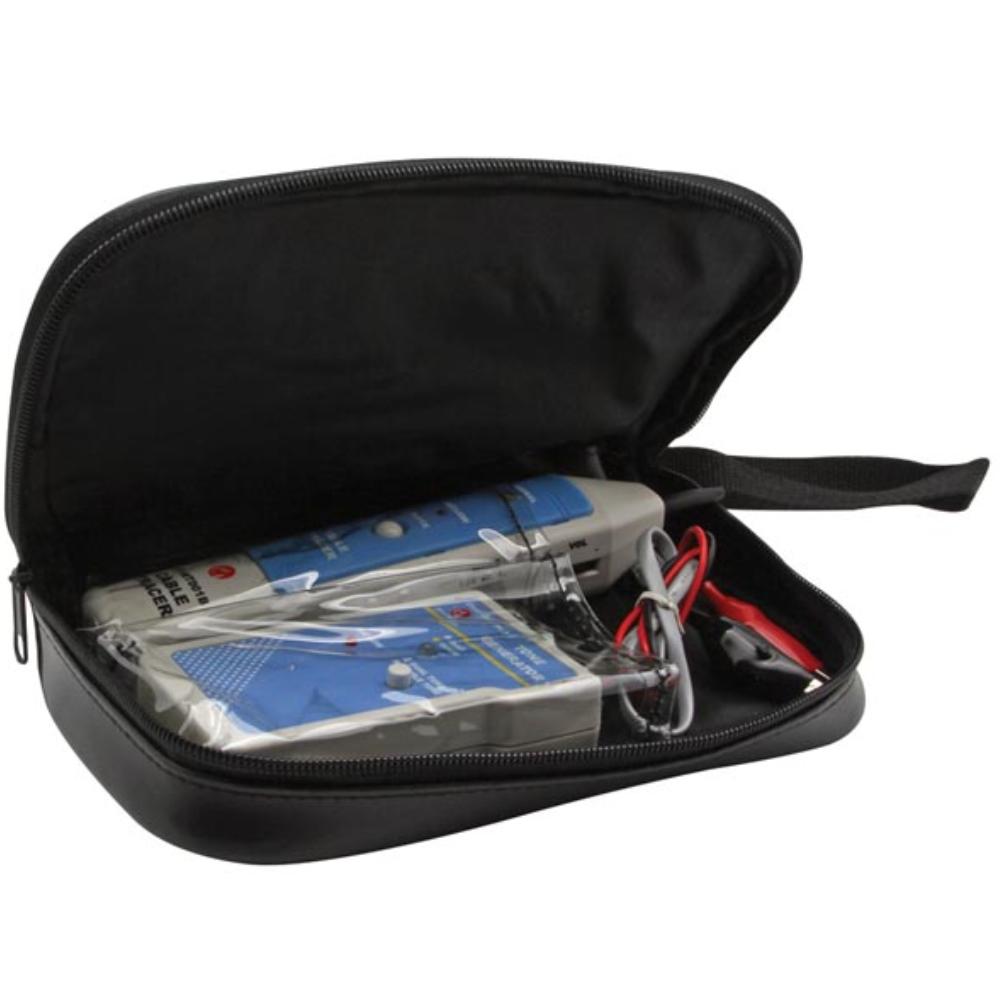

Verpackungsinhalt
• Tongenerator
• Messsonde
• Tragetasche

Basisspezifikationen

AnwendungKabelbruchortung
Geeignet fürRJ12, allgemeine elektrische Verkabelung, Audio- und Videokabel, Begrenzungskabel für Rasenroboter
Stromversorgung2x E-Block Batterie
Produktcode1074802

Alle Spezifikationen

Sondenbreite40 mm
Tongeneratorbreite62 mm
Sondentiefe38 mm
Tongeneratortiefe27 mm
Doppelte Audiofrequenz900-1000 Hz
Einzelne Audiofrequenz± 900 Hz
Geeignet fürRJ12, allgemeine elektrische Verkabelung, Audio- und Videokabel, Begrenzungskabel für Rasenroboter
Sondengewicht± 80 Gramm
Tongeneratorgewicht± 95 Gramm
AusgangssignalformRechteck
Sondenhöhe205 mm
Tongeneratorhöhe115 mm
Eingangsspannung VDC18 Volt
Maximales Ausgangspegel± 120 dB
Maximale Empfangsempfindlichkeit> 30 mV
Modi zur SignalüberprüfungLampe, Lautsprecher
AnwendungKabelbruchortung
Art des AudioausgangsLautsprecher
Ausgangsspannung± 10 Volt
Stromversorgung2x E-Block Batterie
Arbeitsstrom Tongenerator10 mA (wechselnd), 20 mA (dauerhaft)
Arbeitsstrom Sonde25 mA (L), 80 mA (max. SP Lautstärke), 100 mA (max. S&L Lautstärke)
Produktcode: 1074802
