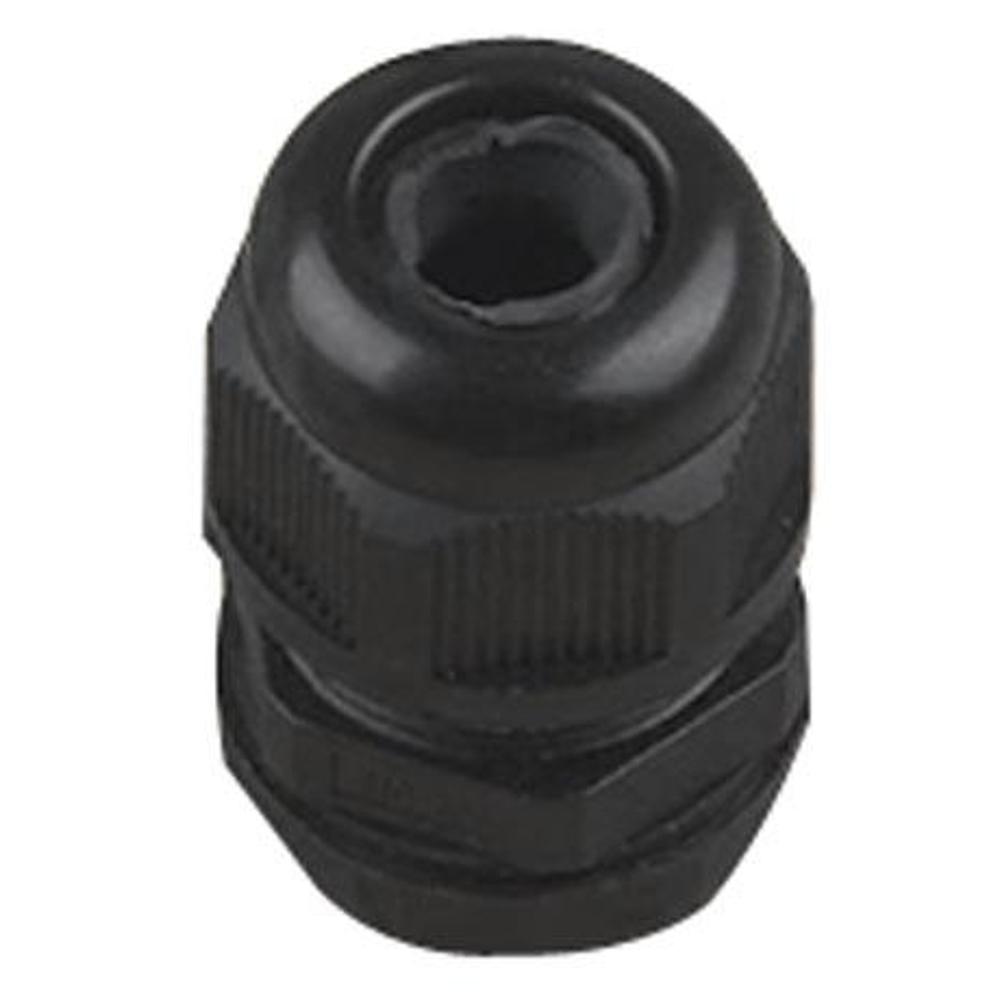

Kabelverschraubung

Diese metrische Kabelverschraubung wird für die wasser- und staubdichte Durchführung und Abdichtung von Kabeln in Gehäusen, Verteilerkästen und Installationen verwendet. Die Verschraubung sorgt für eine mechanische Befestigung des Kabels und verhindert, dass Feuchtigkeit, Staub und Schmutz in das Gehäuse eindringen. Durch die integrierte Dichtung wird das Kabel fest geklemmt, was gleichzeitig für Zugentlastung und Schutz vor Beschädigung sorgt. Die Verschraubung ist für Kabeldurchmesser von 4,6 mm bis 7,6 mm geeignet und verfügt über ein metrisches Gewinde (M12 x 1,5). Dadurch ist sie für Anwendungen geeignet, bei denen eine metrische Befestigung erforderlich ist. Das Material Nylon 66 (PA66) bietet eine hohe mechanische Festigkeit und Beständigkeit gegen Verschleiß und Umwelteinflüsse. Dank der IP68-Klassifizierung ist die Verschraubung vollständig staubdicht und gegen ein langfristiges Eintauchen in Wasser geschützt. Der breite Temperaturbereich ermöglicht den Einsatz in verschiedensten Umgebungen.

Spezifikationen
Produkttyp: Kabelverschraubung
Art: metrische wasserdichte Kabeldurchführung
Kabeldurchmesser: 4,6 mm – 7,6 mm
Gewindegröße: M12 x 1,5
Norm: IEC 698

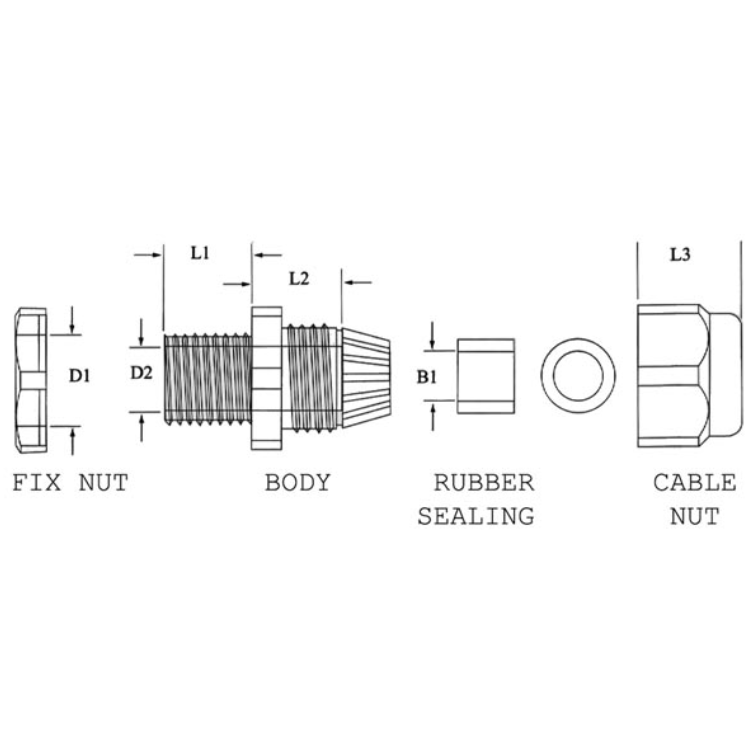

Durchführungsdurchmesser (D2): 8,3 mm
Länge L1: 8,5 mm
Länge L2: 16 mm
Gesamtlänge (A): 19 mm
Temperaturbereich: -40°C bis +100°C
Material: Nylon 66 (PA66)
Brandklasse: UL94-V2
Farbe: schwarz
Schutzart: IP68 (wasser- und staubdicht)
Garantie: 5 Jahre
Zulassungszeichen: CE, RoHS, REACH

Inhalt der Verpackung
Komponente: Kabelverschraubung

Anwendungen
Gehäuse: Abdichtung von Kabeldurchführungen in Schränken und Boxen.
Installationstechnik: Schutz von Kabeleingängen vor Feuchtigkeit und Staub.
Industrielle Anwendungen: Kabelführung mit Zugentlastung.

Erläuterung technischer Begriffe
Kabelverschraubung: mechanische Durchführung, die Kabel in einem Gehäuse fixiert und abdichtet.
IP68: Klassifizierung für vollständige Staubdichtigkeit und Schutz gegen langfristiges Eintauchen in Wasser.
Metrisches Gewinde: standardisiertes Gewinde nach metrischem System, gekennzeichnet durch M-Maß.
PA66 (Nylon 66): Kunststoff mit hoher Festigkeit und Verschleißfestigkeit.
UL94-V2: Brandklassifizierung für Kunststoffmaterialien mit begrenzter Flammenausbreitung.
Zugentlastung: mechanische Entlastung, die verhindert, dass Kräfte auf das Kabel die Verbindung beschädigen.

Erläuterung von Zulassungszeichen und Normen
CE: Konformität mit europäischen Richtlinien für Sicherheit.
RoHS: Beschränkung gefährlicher Stoffe.
REACH: Verordnung für chemische Stoffe.

Wichtige Hinweise
Verwendung: geeignet für Kabeldurchmesser von 4,6 mm bis 7,6 mm.
Montage: geeignet für M12-Montageöffnungen mit metrischem Gewinde.
Anwendung: nur wasserdicht bei korrekter Installation und passendem Kabeldurchmesser.
