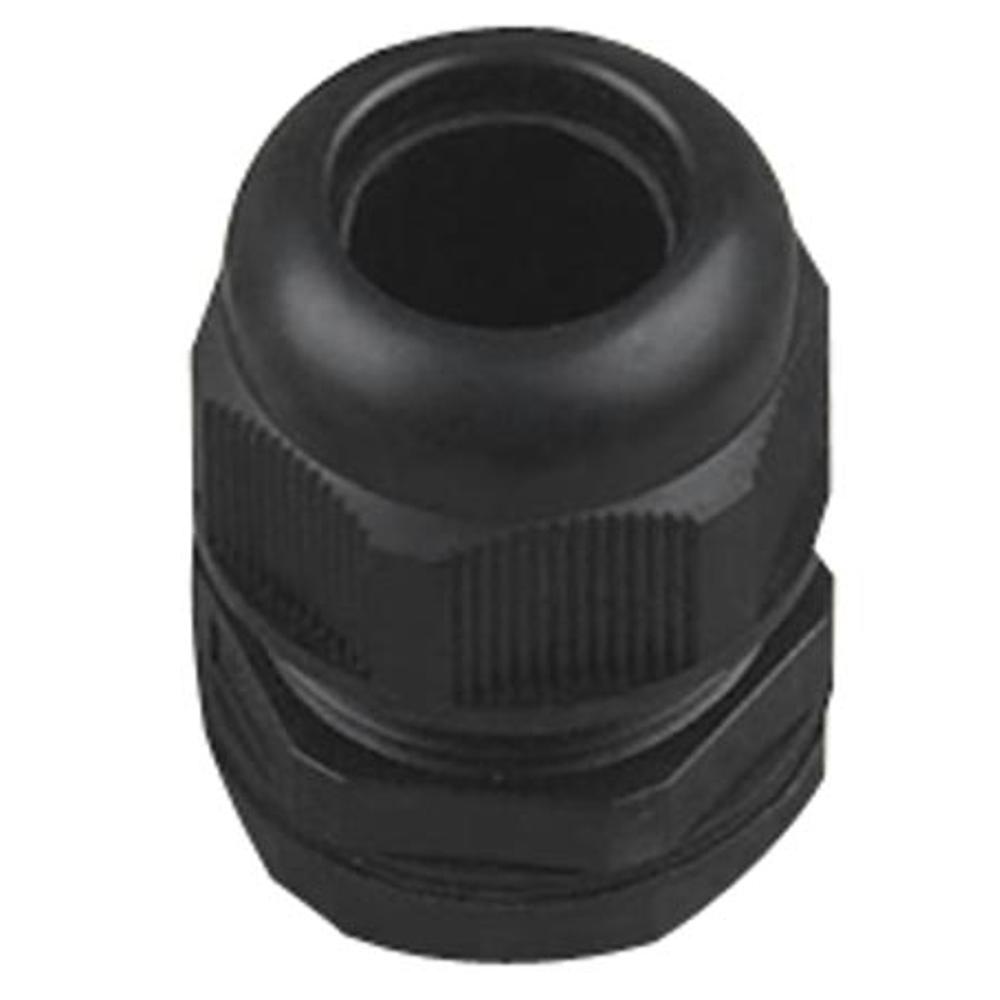

Kabelverschraubung

Diese metrische Kabelverschraubung wird für die wasser- und staubdichte Einführung und Abdichtung von Kabeln in Gehäusen, Verteilerkästen und Installationen verwendet. Die Verschraubung sorgt für eine mechanische Befestigung des Kabels und verhindert, dass Feuchtigkeit, Staub und Schmutz in das Gehäuse eindringen. Durch die integrierte Dichtung wird das Kabel fest geklemmt, was gleichzeitig für Zugentlastung und Schutz vor Beschädigungen sorgt. Die Verschraubung ist für Kabeldurchmesser von 9 mm bis 14 mm geeignet und verfügt über ein metrisches Gewinde (M20 x 1,5). Daher ist sie für Anwendungen geeignet, bei denen eine metrische Befestigung erforderlich ist. Das Material Nylon 66 (PA66) bietet eine hohe mechanische Festigkeit und Beständigkeit gegen Abrieb und Umwelteinflüsse. Dank der IP68-Klassifizierung ist die Verschraubung staubdicht und gegen dauerhaftes Eintauchen in Wasser geschützt. Der weite Temperaturbereich ermöglicht den Einsatz in verschiedenen Umgebungen.

Technische Daten
Produkttyp: Kabelverschraubung
Art: metrische wasserdichte Kabeldurchführung
Kabeldurchmesser: 9 mm – 14 mm
Gewindegröße: M20 x 1,5
Norm: IEC 698
Durchführungsdurchmesser (D2): 15,5 mm
Länge L1: 15 mm
Länge L2: 21,5 mm
Gesamtlänge (A): 30 mm
Temperaturbereich: -40°C bis +100°C
Material: Nylon 66 (PA66)
Brandklasse: UL94-V2
Farbe: Schwarz
Schutzart: IP68 (wasser- und staubdicht)
Garantie: 5 Jahre
Zulassungen: CE, RoHS, REACH

Lieferumfang
Komponente: Kabelverschraubung

Anwendungen
Gehäuse: Abdichtung von Kabeldurchführungen in Schränken und Boxen.
Installationstechnik: Schutz von Kabeleingängen vor Feuchtigkeit und Staub.
Industrielle Anwendungen: Kabelführung mit Zugentlastung.

Erläuterung technischer Begriffe
Kabelverschraubung: mechanische Durchführung, die Kabel in einem Gehäuse fixiert und abdichtet.
IP68: Klassifizierung für vollständige Staubdichtigkeit und Schutz gegen dauerhaftes Eintauchen in Wasser.
Metrisches Gewinde: standardisiertes Gewinde nach metrischem System, bezeichnet mit M-Größe.
PA66 (Nylon 66): Kunststoff mit hoher Festigkeit und Verschleißfestigkeit.
UL94-V2: Brandklassifizierung für Kunststoffmaterialien mit begrenzter Flammausbreitung.
Zugentlastung: mechanische Entlastung, die verhindert, dass Kräfte auf das Kabel die Verbindung beschädigen.

Erläuterung von Zulassungen und Normen
CE: Entspricht europäischen Richtlinien für Sicherheit.
RoHS: Beschränkung gefährlicher Stoffe.
REACH: Verordnung über chemische Stoffe.

Wichtige Hinweise
Verwendung: geeignet für Kabeldurchmesser von 9 mm bis 14 mm.
Montage: geeignet für M20 Montageöffnungen mit metrischem Gewinde.
Anwendung: nur dann wasserdicht, wenn korrekt installiert und der passende Kabeldurchmesser gewählt wurde.
