Keystone - Glasfaser Singlemode LC

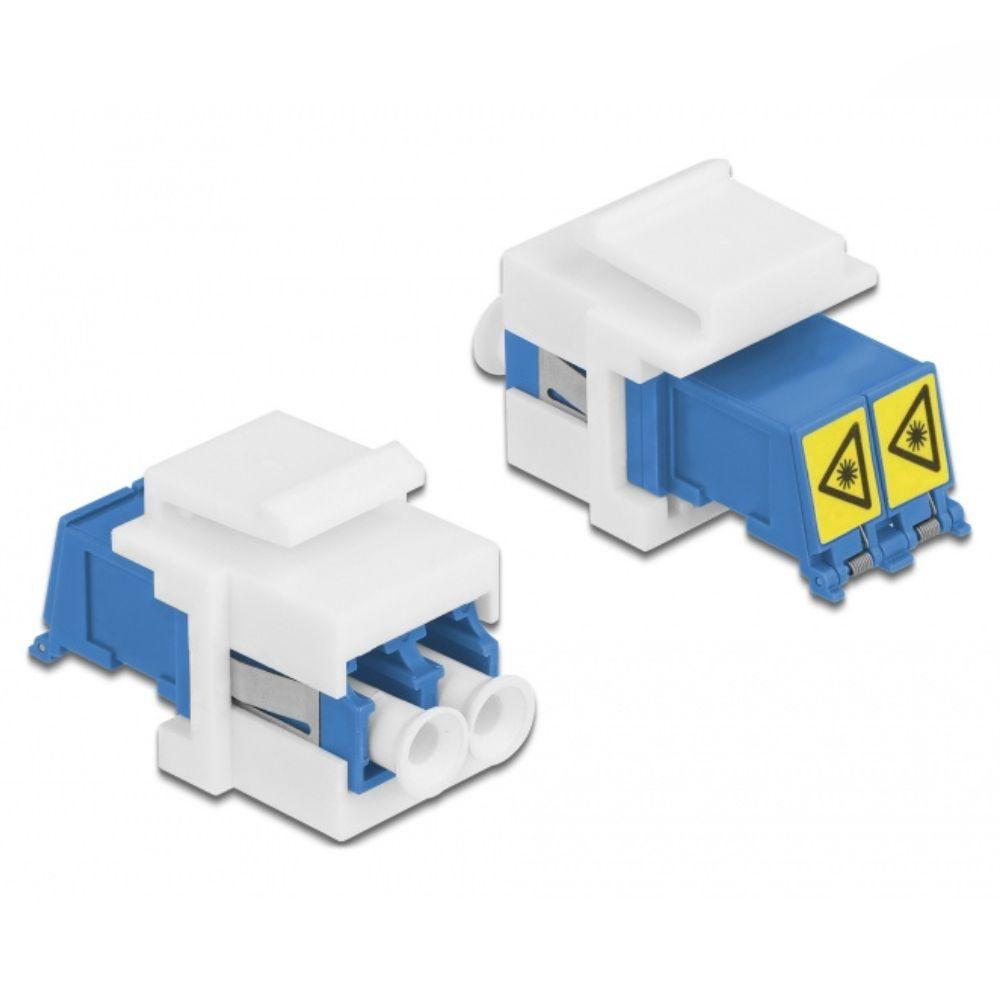

Dieses Glasfaser-Keystone-Modul dient zum Koppeln und Verlängern von Singlemode-Glasfaserverbindungen in einer strukturierten Verkabelungsumgebung gemäß ISO IEC 11801.
Das Modul ist mit einem LC Duplex Female zu LC Duplex Female Anschluss ausgestattet und wird als passive Glasfaserkühlung in Patchfeldern, Wanddosen und Aufputzdosen mit Keystone-Öffnung verwendet.
Dank der standardisierten Keystone-Abmessungen ist das Modul für die Snap-In-Montage in Standard-Keystone-Ports geeignet.
Die Kopplung ist mit einer keramischen Alignment Sleeve für präzise Ausrichtung und geringe Dämpfung ausgestattet.
Der integrierte Laser-Schutz-Flip schließt die Kopplung automatisch und begrenzt die Exposition gegenüber Laserlicht von aktiven Glasfaser-Schnittstellen.
Eine Staubschutzkappe hilft, die Kopplung sauber zu halten und verhindert die Verschmutzung der Hülse.

Für Rack- oder Wandmontage ist dieses Modul für den Einsatz in Keystone-Patchfeldern geeignet.

Spezifikationen
• Typ Glasfaser-Keystone-Modul mit LC Duplex Kopplung
• Anwendung Singlemode-Glasfaser
• Anschluss Seite 1 LC Duplex Female
• Anschluss Seite 2 LC Duplex Female
• Anschlusskonfiguration Duplex
• Alignment Sleeve Keramik (ceramic sleeve)
• Laser-Schutz integrierter Flip in der Kopplung
• Staubschutz Staubschutzkappe vorhanden
• Geeignet für Keystone-Ports 20 × 15 mm
• Montage Snap-In-Befestigung
• Material Kunststoff
• Betriebstemperatur −40 bis 85 °C
• Abmessungen (L x B x H) ca. 34 × 20 × 15 mm

IEC-Normen
• IEC 61754-20 Definition der LC-Stecker-Schnittstelle

Erläuterung der Begriffe
• LC Duplex Glasfaser-Stecker-Konfiguration mit zwei Fasern für gleichzeitige bidirektionale Kommunikation
• Singlemode Glasfasertyp für lange Distanzen mit geringer Dämpfung und hoher Signalqualität
• Ceramic Sleeve Keramische Präzisionshülse, die die Ausrichtung zweier LC-Stecker stabilisiert
• Laser-Schutz-Flip Mechanische Abschirmung, die die Öffnung in der Kopplung schließt, um die Exposition gegenüber Laserlicht zu begrenzen
• Keystone Standardisiertes modulares Snap-In-Format für Patchfelder und Wanddosen

Allgemeine Erklärung zu Glasfaser-Kopplungen
• Glasfaser überträgt Daten über Lichtsignale anstelle von elektrischen Signalen
• Singlemode-Glasfaser verwendet einen Lichtpfad und ist für lange Distanzen und Backbone-Verbindungen geeignet
• Multimode-Glasfaser verwendet mehrere Lichtpfade und ist für kürzere Distanzen innerhalb von Gebäuden und Rechenzentren geeignet
• LC Kompakter Glasfaser-Stecker mit 1,25 mm Ferrule für hohe Port-Dichte
• Simplex Einzelne Glasfaser für die Datenübertragung in eine Richtung
• Duplex Zwei Glasfasern für gleichzeitige Kommunikation in beide Richtungen
