Klemmenblok für DIN-Schiene

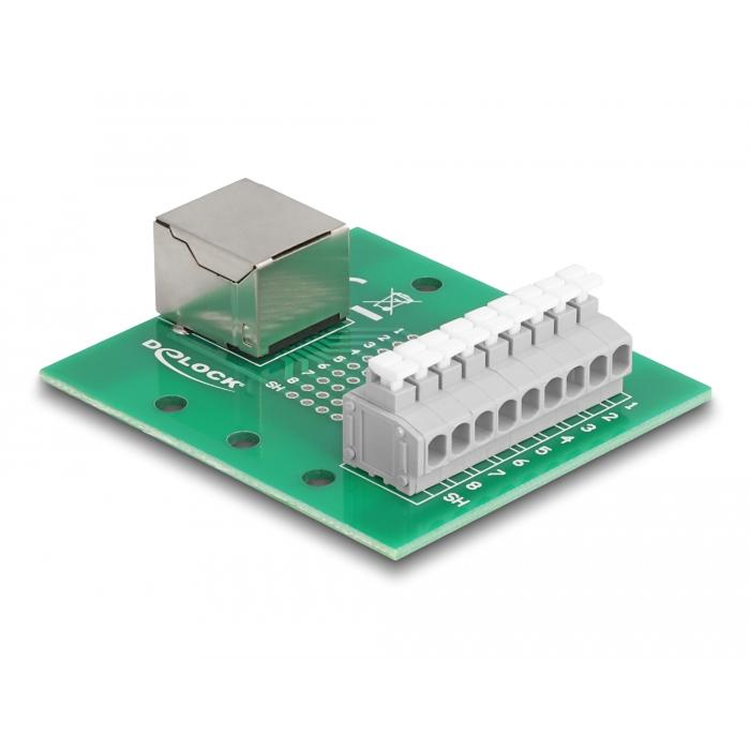

Dieser RJ45 auf Klemmenblock-Adapter zur DIN-Rail Montage von Delock dient zum Anschluss von Netzwerkkabeln über Einzeladern an eine Klemmenleiste. Dadurch können Netzwerkverbindungen einfach in Industrieanlagen und Schaltschränken integriert werden. Der Adapter verfügt über einen RJ45 Female Anschluss und einen 9-poligen Klemmenblock mit einer Rastermaße von 3,81 Millimeter. Die Verbindung ist 1:1 durchverbunden, sodass alle Netzwerkadern direkt der RJ45-Pinbelegung entsprechen. Der Anschluss von Adern erfolgt werkzeuglos über Push-Button-Klemmen. Das Modul ist für die Montage auf 15 mm und 35 mm DIN-Rails geeignet und kann in industriellen Umgebungen eingesetzt werden. Der Adapter unterstützt Kabelquerschnitte von 24 bis 12 AWG und ist für den Einsatz bei Temperaturen von -40 °C bis +100 °C ausgelegt.

Spezifikationen
Produkttyp: RJ45 auf Klemmenblock-Adapter
Marke: Delock
Anschluss 1: RJ45 Female
Anschluss 2: 9-poliger Klemmenblock
Pinout: 1:1
Rastermaß: 3,81 Millimeter
Kabelquerschnitt: 24–12 AWG
Montage: DIN-Rail 15 Millimeter und 35 Millimeter
Betriebstemperatur: -40 °C bis +100 °C
Abmessungen: 60 x 53 x 18 Millimeter
Garantie: 5 Jahre
Zertifizierungen: REACH, CE, RoHS, WEEE


Packungsinhalt
Adapter: 1 Stück
DIN-Rail Clips: 2 Stück
Schrauben: 5 Stück


Anwendungen
Industrieinstallationen: Integration von Netzwerkverbindungen in Schaltschränken.
Schaltschrankbau: Strukturierter Anschluss von Netzwerkkabeln über Klemmen.
Testaufbauten: Einfaches Anschließen und Trennen von Netzwerksignalen.
Technische Anwendung: Umwandlung von RJ45 in eine Einzeladerverbindung.


Erläuterung technischer Begriffe
RJ45: Standard-Netzwerkanschluss für Ethernet.
Terminal block: Klemmenleiste zum Anschluss von Einzeladern.
DIN-Rail: Montageschiene für elektrische Komponenten.
AWG: Maßeinheit für Drahtstärke, wobei eine niedrigere Zahl einen dickeren Draht bedeutet.
1:1 Pinout: Direkte Durchverbindung ohne Signaländerung.


Erläuterung zu Zertifizierungen und Normen
CE: Erfüllt europäische Richtlinien für Sicherheit und Gebrauch.
RoHS: Beschränkung gefährlicher Stoffe in Materialien.
REACH: Verordnung zur sicheren Anwendung chemischer Stoffe.
WEEE: Richtlinie zur Entsorgung und zum Recycling von Elektronikprodukten.


Wichtige Hinweise
Installation: Geeignet für die Montage auf Standard-DIN-Rails.
Verwendung: Nur für Signalübertragung geeignet, nicht für Versorgungsspannung.
Kompatibilität: Geeignet für Standard-RJ45-Netzwerkkabel.
Umgebung: Geeignet für industrielle Anwendungen innerhalb des angegebenen Temperaturbereichs.
