Klinkenbuchse

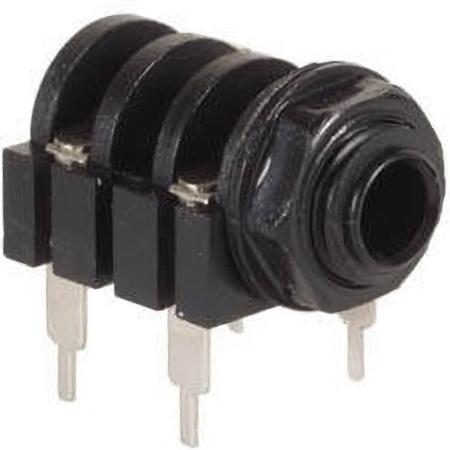

Diese 6,3-mm-Klinken-Chassisbuchse wird zur Montage einer 6,3-mm-Mono-Audiobuchse in einem Panel, Gerät oder Gehäuse verwendet. Der Stecker ist für die Chassis-Montage geeignet und wird über Lötanschlüsse angeschlossen.
Die Buchse verfügt über einen 6,3-mm-Klinken-Female-Stecker mit einer 2-poligen Konfiguration. Dadurch wird ein Audiosignal (Mono) über die Buchse übertragen.
Der Stecker verfügt über einen integrierten Schalter (Schließer). Dadurch kann das Audiosignal automatisch unterbrochen oder umgeschaltet werden, wenn ein Klinkenstecker eingesteckt wird. Das PVC-Gehäuse macht den Stecker für die Montage in elektronischen Geräten und Audioanwendungen geeignet.

Technische Daten
Produkttyp: Klinken-Chassisbuchse
Modell: CA045
Audiotyp: analoge Audioverbindung
Stecker 1: 6,3 mm Klinke Female
Stecker 2: Lötanschluss
Steckertyp: TS (2-polig)
Mono / Stereo: Mono
Schaltkontakt: Schließer / integrierter Schalter
Montage: Chassis-Montage / Panelmontage
Gehäuse: PVC
Farbe: schwarz
Geeignet für Wellenlöten: nein
Anzahl: pro Stück

Montagezubehör
Zur Verbindung dieser Klinken-Chassisbuchse können separate Audiokabel verwendet werden. Geeignete Kabel finden Sie hier:
Einzelne Klinkenkabel für die Montage anzeigen
Zum Löten des Steckers kann ein Lötkolben verwendet werden:
Lötkolben für die Montage anzeigen

Erläuterung
6,3-mm-Klinke: ein Audio-Stecker, der hauptsächlich bei Musikinstrumenten, Verstärkern, Audiogeräten und Studio-Installationen verwendet wird.
Chassisbuchse: ein Stecker, der zur Montage in einem Panel oder Gehäuse vorgesehen ist, damit externe Geräte angeschlossen werden können.
Schließer (Schaltkontakt): ein interner Schalter, der ein Signal automatisch unterbrechen oder umschalten kann, wenn ein Klinkenstecker eingesteckt wird.

Anwendungen
• Panelmontage von 6,3-mm-Mono-Audiobuchsen
• Einsatz in Audiogeräten und Verstärkern
• Anschluss von Instrumentenkabeln
• Reparatur oder Austausch bestehender Klinkenbuchsen

Arten von Klinken-Steckverbindern
6,3-mm-Klinke: ein größerer Klinken-Stecker, der hauptsächlich bei professionellen Audiogeräten und Musikinstrumenten verwendet wird.
3,5-mm-Klinke: ein kleinerer Klinken-Stecker, der häufig bei Unterhaltungselektronik wie Smartphones und Laptops eingesetzt wird.
2,5-mm-Klinke: ein kompakter Klinken-Stecker, der bei Headsets und spezialisierten Audiogeräten eingesetzt wird.

Erklärung der Klinken-Konfigurationen
TS (Tip-Sleeve): eine Klinken-Konfiguration mit zwei Kontaktpunkten für Mono-Audiosignale.
TRS (Tip-Ring-Sleeve): eine Klinken-Konfiguration mit drei Kontaktpunkten für Stereo-Audiosignale.
TRRS (Tip-Ring-Ring-Sleeve): eine Klinken-Konfiguration mit vier Kontaktpunkten, über die neben Stereo-Audio auch ein Mikrofonsignal übertragen werden kann.

Erklärung der Audiosignale
Mono-Audio: ein Audiosystem, bei dem nur ein Audiokanal verwendet wird.
Stereo-Audio: ein Audiosystem, bei dem zwei separate Kanäle verwendet werden: ein linker und ein rechter Kanal.
