Koaxialstecker

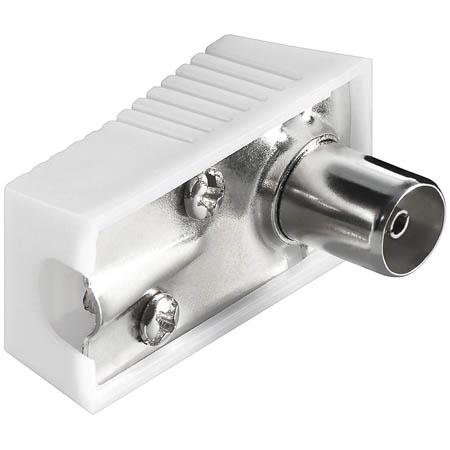

Diese Winkel-IEC-Koaxialbuchse (Female) ist für die Montage an einem Koaxialkabel vorgesehen, damit dieses an Fernsehgeräten, einem Antennenverstärker oder einer Koaxial-Wandsteckdose innerhalb einer 75 Ω Koaxialanlage angeschlossen werden kann.
Der Stecker wird direkt über eine Schraubverbindung am Koaxialkabel montiert, wodurch eine stabile mechanische und elektrische Verbindung ohne spezielle Montagewerkzeuge entsteht.
Durch die Winkelbauform (90°) kann das Kabel auch in beengten Situationen, z. B. hinter Fernsehern oder Media-Boxen, einfach angeschlossen werden.
Der Stecker ist für die Übertragung von analogen und digitalen Fernsehsignalen geeignet, einschließlich DVB-C und moderner Fernsehformate wie HD, Full HD und Ultra HD (4K).

Spezifikationen & Merkmale
• Steckertyp Winkel-IEC-Koaxialbuchse (Female) (90°)
• Montage Schraubverbindung am Koaxialkabel
• Impedanz 75 Ω
• Steckengehäuse Kunststoff
• Länge Stecker 38,8 mm
• Durchmesser 20,39 mm
• Geeignet für Analoge und digitale Fernseh- und Radiosignale (DVB-C)
• Unterstützte Auflösungen SD, HD, Full HD, Ultra HD (4K)
• Montagetyp Kabelmontage (Stecker lose)

Erläuterung der verwendeten Begriffe
IEC-Koaxialstecker Standard-Koaxialstecker, der für Fernseh- und Kabelnetze in Europa verwendet wird.
Female Connector (Buchse) Koaxialbuchse, in die ein IEC-Male-Stecker eingesteckt wird.
Winkelstecker Stecker mit einem 90°-Kabelausgang für die Installation auf engem Raum.
Schraubverbindung Montagesystem, bei dem das Koaxialkabel mechanisch im Stecker befestigt wird, ohne dass Crimp- oder Kompressionswerkzeuge benötigt werden.
DVB-C Digitaler Fernsehstandard für Kabelnetze, der unter anderem HD- und 4K-Fernsehsignale unterstützt.

Allgemeine Erklärung Koaxialstecker
Ein Koaxialstecker bildet den Übergang zwischen einem Koaxialkabel und der angeschlossenen Ausrüstung. Der Innenleiter transportiert das Signal, während die äußere Abschirmung hilft, äußere Störungen zu begrenzen. Für TV-Installationen wird standardmäßig eine 75 Ω Impedanz verwendet, damit alle Komponenten im Netzwerk korrekt zusammenarbeiten.
