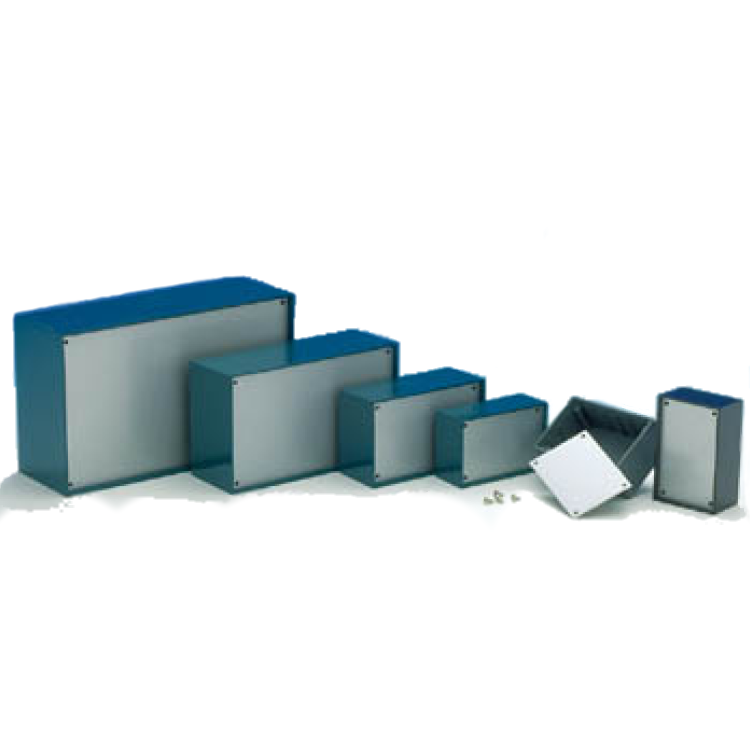

Gehäuse

Diese Kunststoffgehäuse von 110 x 70 x 48 Millimeter dient zum Schutz und zur Unterbringung von elektronischen Komponenten und Leiterplatten. Dieser Typ „Top Cover“-Gehäuse ist für Anwendungen konzipiert, bei denen Bedienung und Ablesung über den Deckel im Vordergrund stehen, wie bei Messgeräten, Displays und Bedienfeldern. Dank der größeren Abmessungen und einer Höhe von 48 Millimeter eignet sich dieses Gehäuse für mittelgroße Elektronik mit höherer Aufbauhöhe. Das Gehäuse ist aus stoßfestem ABS-Kunststoff gefertigt und mit einem Aluminium-Frontpaneel von 1 Millimeter versehen, was für zusätzliche Stabilität und eine professionelle Verarbeitung sorgt.

Spezifikationen
Typ: Kunststoffgehäuse (Top Cover Modell)
Abmessungen: 110 x 70 x 48 Millimeter
Material: ABS-Kunststoff (stoß- und schlagfest)
Zusatzmaterial: Aluminiumpaneel (1 Millimeter)
Farbe: Petrolblau mit Aluminiumpaneel
Aufbau: 2-teiliges Gehäuse mit Schraubbefestigung
Oberfläche: glatt und glänzend
Gewicht: 78 Gramm
Montage: vertikale PCB-Montage über interne Führungsschlitze
Verwendung: im Innenbereich
Montagetyp: freistehend
Garantie: 5 Jahre

Konstruktion und Aufbau
Dieses Gehäuse besteht aus einem Unterteil mit integrierten Führungsschlitzen und einem Deckel, der mit vier Schrauben fest befestigt wird. Der Deckel ist mit einem Aluminiumpaneel versehen, das sich für die Montage von Displays, Messgeräten oder anderen Bedienelementen eignet. Dies macht das Gehäuse ideal für Anwendungen, bei denen Funktionalität und Verarbeitung zusammenkommen.

Montagemöglichkeiten
Das Gehäuse bietet praktische Montageoptionen:
- Vertikale Montage: interne Führungsschlitze ermöglichen eine einfache und stabile Platzierung von Leiterplatten.
- Paneelintegration: Aluminiumdeckel geeignet für die Montage von Displays, Messgeräten und Schaltern.
- Bearbeitbares Design: einfach anzupassen durch Bohren oder Fräsen für Anschlüsse und Bedienelemente.
- Freistehende Verwendung: geeignet für den Einsatz als Tisch- oder Gerätegehäuse.

Anwendungen
Geeignet unter anderem für:
- Messinstrumente und Ablesemodule
- Elektronikprojekte und Prototypenbau
- IoT und Embedded Systeme
- Steuereinheiten und Schaltungen
- Telekommunikations- und Signalmodule

Erläuterung technischer Begriffe
ABS-Kunststoff: starkes und schlagfestes Material mit guten mechanischen Eigenschaften und elektrischer Isolation.
Top Cover-Gehäuse: Gehäuse, bei dem der Deckel für die Montage von Bedienelementen und Displays geeignet ist.
Aluminiumpaneel: stabiles Frontpaneel, das für die Montage von Komponenten geeignet ist und zusätzlichen Schutz bietet.
Führungsschlitze: interne Schlitze, mit denen Leiterplatten einfach und stabil platziert werden können.
PCB (Printed Circuit Board): Leiterplatte, auf der elektronische Komponenten montiert und elektrisch verbunden werden.
