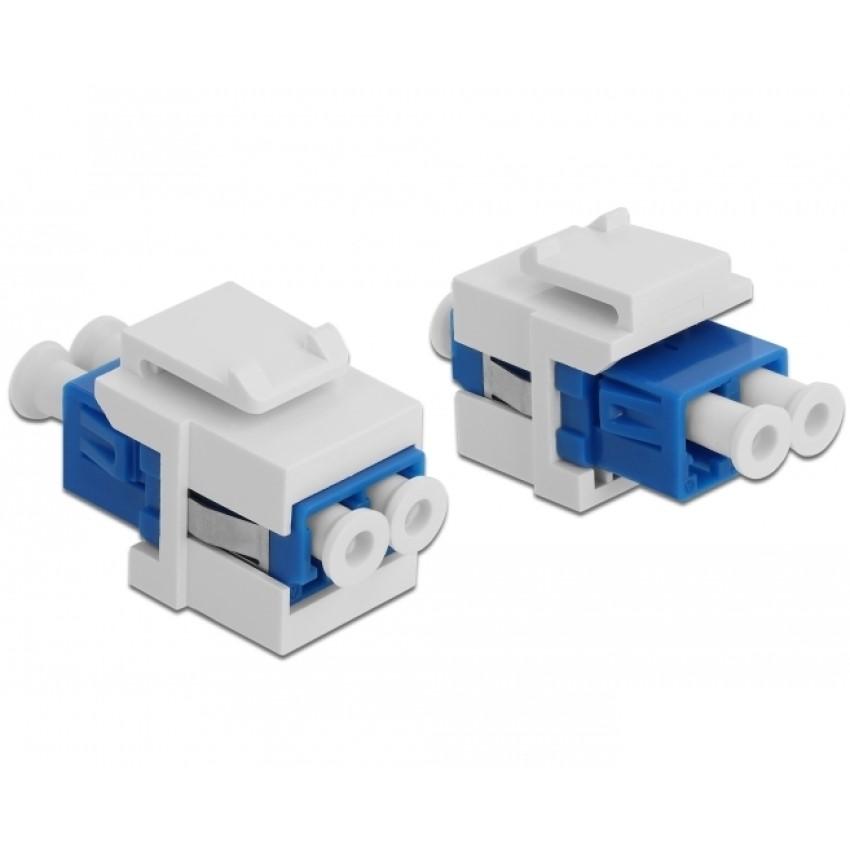

Kupplungsdeckel aus Glasfaser

Diese Glasfaser-Zubehör ist dazu bestimmt, einen Keystone-Port in einer strukturierten Verkabelungsumgebung gemäß ISO/IEC 11801 abzudecken.
Die Abdeckung ist für Keystone-Öffnungen mit standardisierten Abmessungen geeignet und kann in Patchpanels, Wanddosen und Aufputzgehäusen verwendet werden.
Das Element ist für den Einsatz in Kombination mit Glasfaseradaptern oder als Blindabdeckung für ungenutzte Keystone-Positionen vorgesehen.

Spezifikationen
• Typ Keystone-Abdeckung
• Geeignet für Keystone-Ports 19,2 x 14,9 mm
• Anwendung für Glasfaseradapter
• Farbe weiß
• Abmessungen ca. 19,0 x 16,5 x 21,9 mm
• Verpackungseinheit 10 Stück

IEC-Normen
• ISO/IEC 11801 generische Verkabelungsnorm für strukturierte Netzwerke

EN-Normen
• EN 50173 Europäische Norm für generische Verkabelungssysteme

Erläuterung von Begriffen
• Keystone standardisierte modulare Einbauöffnung für Steckerschnittstellen
• Patchpanel passive Verteilungspunkt für Netzwerkverbindungen
• ISO/IEC 11801 internationale Norm, die die Struktur, Topologie und Komponentenanordnung von strukturierten Verkabelungssystemen für Datenkommunikationsnetzwerke in Gebäuden und Campus beschreibt

Allgemeine Erläuterung zu Glasfaserkabeln
• LC kompakter Glasfaserstecker mit Klickverriegelung für hohe Portdichte
• SC rechteckiger Glasfaserstecker mit Push-Pull-Verriegelung für Patchpanels
• ST runder Glasfaserstecker mit Bajonettverriegelung für ältere Installationen
• E2000® Glasfaserstecker mit Schutzkappe für geringe Reflexion und zusätzliche Sicherheit
• MPO / MTP Mehrfaserstecker für hohe Faserverdichtung in Rechenzentren

• Simplex einzelne Glasfaser für Datenübertragung in einer Richtung
• Duplex zwei Glasfasern für gleichzeitige Kommunikation in beide Richtungen

• Multimode-Glasfaser Glasfasertyp für kurze bis mittlere Entfernungen innerhalb von Gebäuden
• Singlemode-Glasfaser Glasfasertyp für lange Entfernungen und Backbone-Verbindungen

Erläuterung der OM-Kategorien
• OM1 Multimode-Glasfaser 62,5/125 µm geeignet bis ca. 275 m bei 1 Gb und etwa 33 m bei 10 Gb
• OM2 Multimode-Glasfaser 50/125 µm geeignet bis ca. 550 m bei 1 Gb und etwa 82 m bei 10 Gb
• OM3 Laser-optimierte Multimode-Glasfaser geeignet bis ca. 300 m bei 10 Gb, ca. 100 m bei 40 Gb und ca. 100 m bei 100 Gb
• OM4 verbesserte Laser-optimierte Multimode-Glasfaser geeignet bis ca. 400 m bei 10 Gb und ca. 150 m bei 40 Gb
• OM5 Wideband Multimode-Glasfaser geeignet bis ca. 400 m bei 10 Gb und ca. 150 m bei 40 Gb, entwickelt für die Übertragung über mehrere kurze Wellenlängen innerhalb einer Faser gemäß SWDM
