LTE Antennen

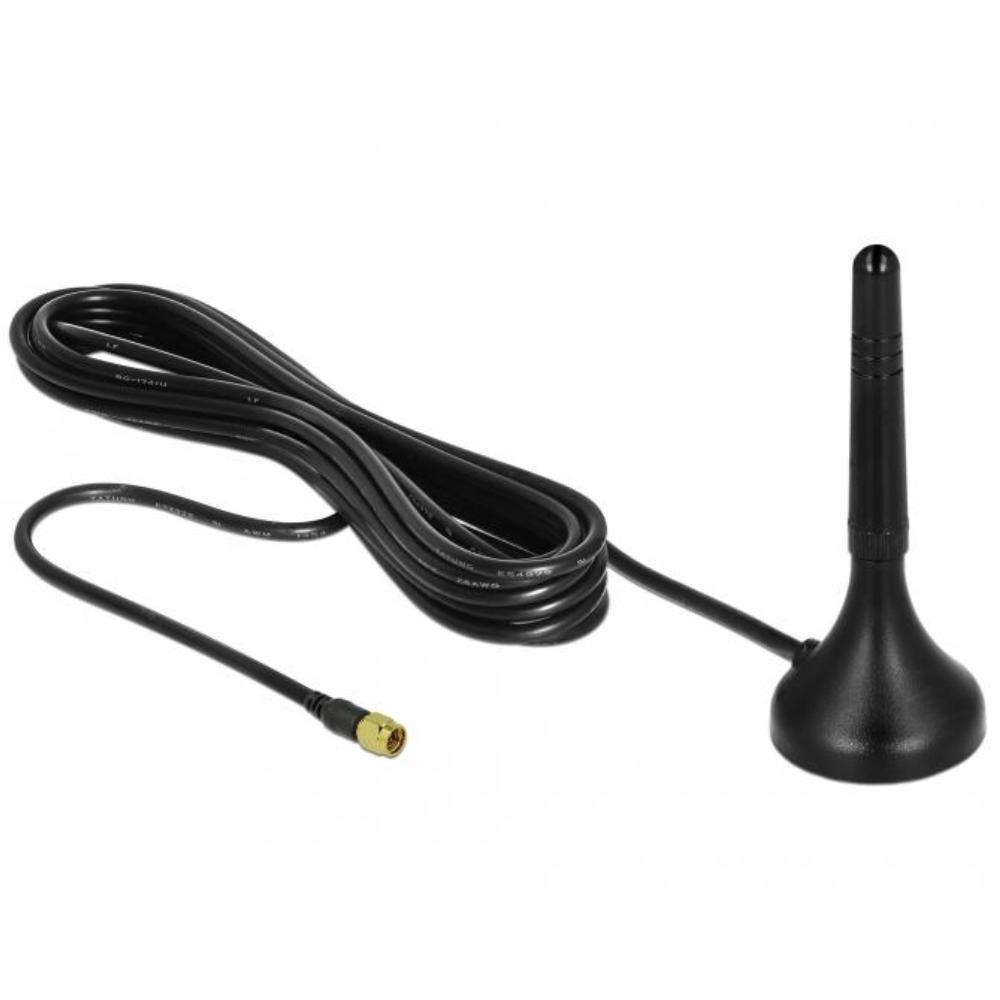

Diese LTE Antenne von Delock dient zum Empfangen und Senden von Funksignalen in mobilen und drahtlosen Kommunikationsanwendungen. Die Antenne wird für Außenanwendungen eingesetzt, bei denen die Unterstützung mehrerer mobiler und ISM-Frequenzbänder erforderlich ist.

Die Ausführung mit einem SMA male Connector, einem omnidirektionalen Strahlungsdiagramm und einer Verstärkung von 1 bis 2 dBi eignet sich für den Einsatz in LTE, GSM, UMTS, ZigBee, LoRa, DECT, Z-Wave, NB-IoT, Bluetooth und WLAN 2,4 GHz-Systemen. Dadurch kann die Antenne bei Routern, Modems, Gateways und industrieller Kommunikationsausrüstung eingesetzt werden.

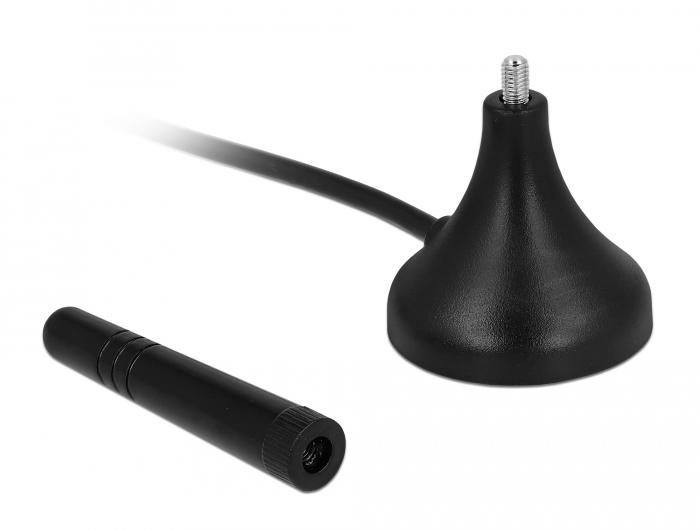

Die Antenne ist mit einem Magnetfuß, einem RG-174 A/U Koaxialkabel und einem Metallgehäuse mit IPx5-Schutz ausgestattet, was für die Montage im Außenbereich geeignet ist.

Anwendungen
• LTE-Netzwerke auf mehreren Frequenzbändern
• Mobile und drahtlose Kommunikationssysteme im Außenbereich
• IoT- und M2M-Anwendungen
• Technische und industrielle Installationen

Spezifikationen & Merkmale
• Connector: SMA male
• Strahlungsdiagramm: Omnidirektional
• Impedanz: 50 Ohm
• Frequenzbereich: 698 – 960 MHz, 1710 – 2170 MHz und 2500 – 2700 MHz
• Verstärkung: 1 – 2 dBi
• VSWR: 1,5
• Polarisation: Linear, vertikal
• Gehäuse: Metall
• Schutzart: IPx5
• Kabeltyp: RG-174 A/U Koaxialkabel
• Kabeldurchmesser: ca. 2,7 Millimeter
• Kabeldämpfung: 1,5 dB @ 1,5 GHz pro Meter
• Kabellänge inklusive Connector: ca. 3 Meter
• Farbe: Schwarz
• Betriebstemperatur: -20 °C bis 70 °C
• Abmessungen: ca. 72,0 x 29,0 Millimeter

Erklärung Anschluss
SMA ist ein kompakter 50-Ohm RF-Connector mit Schraubverbindung, der bei Antennen, Modems und drahtlosen Kommunikationsgeräten eingesetzt wird.
