Mantelstromfilter

Dieses Mantelstromfilter dient zur Vermeidung von Störungen bei Koaxialverbindungen durch elektrische Masse- und Erdungsschleifen. Mit diesem Koaxial-Entstörfilter werden unerwünschte Störungen wie Brummen und Interferenzen in Fernseh- und Radiosignalen reduziert.
Das Filter sorgt für eine galvanische Trennung zwischen der Antennenanlage und angeschlossenen Geräten. Dadurch werden Erdungsschleifen vermieden, die beispielsweise zwischen einem Fernseher, einem Verstärker oder einem Kabelnetz entstehen können.

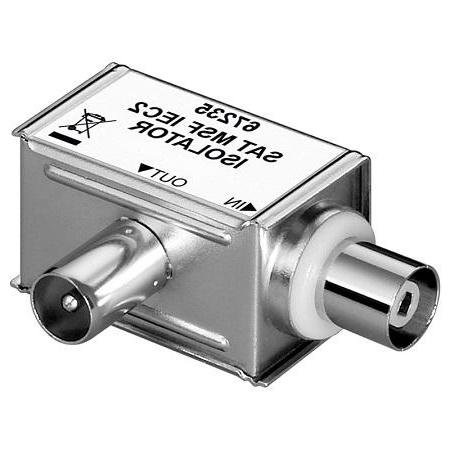

Das Produkt ist mit einem Koaxial-Stecker (male) auf der einen Seite und einer Koaxial-Buchse (female) auf der anderen Seite ausgestattet. Dadurch lässt sich das Filter einfach zwischen ein Koaxialkabel und einen Antennenanschluss schalten.
Mit einem Frequenzbereich von 5 – 1000 MHz eignet sich dieses Mantelstromfilter für Antennenanlagen, Kabelfernsehen und DVB-T-Systeme. Dadurch können Fernseh- und Radiosignale ohne Qualitätsverlust durchgelassen werden, während Störungen herausgefiltert werden.
Das Filter verhindert zudem die Ausbreitung von hochfrequenten Mantelströmen über Koaxialkabel. Dadurch wird störendes Brummen, verursacht durch Potenzialunterschiede der Erdung, effektiv reduziert.

Spezifikationen
• Typ Mantelstromfilter / Koaxial-Entstörfilter
• Marke Goobay
• Anschluss 1 Koaxial-Stecker (male)
• Anschluss 2 Koaxial-Buchse (female)
• Frequenzbereich 5 – 1000 MHz
• Funktion galvanische Trennung / Entstörung
• Anwendung Antennenanlagen, Kabelfernsehen und DVB-T
• Länge 50 mm
• Breite 34,9 mm
• Höhe 22,5 mm
• Zertifizierung CE, WEEE
• Verpackung Bulk (Plastiktüte)

Erläuterung der verwendeten Begriffe
Mantelstromfilter
Ein Mantelstromfilter verhindert, dass unerwünschte elektrische Ströme über den Außenmantel eines Koaxialkabels fließen und Störungen verursachen.
Galvanische Trennung
Galvanische Trennung bedeutet, dass zwei Stromkreise voneinander isoliert werden, sodass keine direkte elektrische Verbindung besteht.
Koaxial
Koaxial ist ein Kabeltyp, der für den Transport von Fernseh-, Radio- und Datensignalen verwendet wird.
Mantelstrom
Mantelstrom ist ein unerwünschter elektrischer Strom, der über die Außenseite eines Koaxialkabels fließen und Störungen verursachen kann.
Frequenzbereich
Der Frequenzbereich gibt an, welche Signalfrequenzen von einem Gerät durchgelassen werden können.
DVB-T
DVB-T (Digital Video Broadcasting – Terrestrial) ist ein digitaler Standard für Fernsehübertragungen über eine Antenne.
