DVI-D auf Micro HDMI Adapter

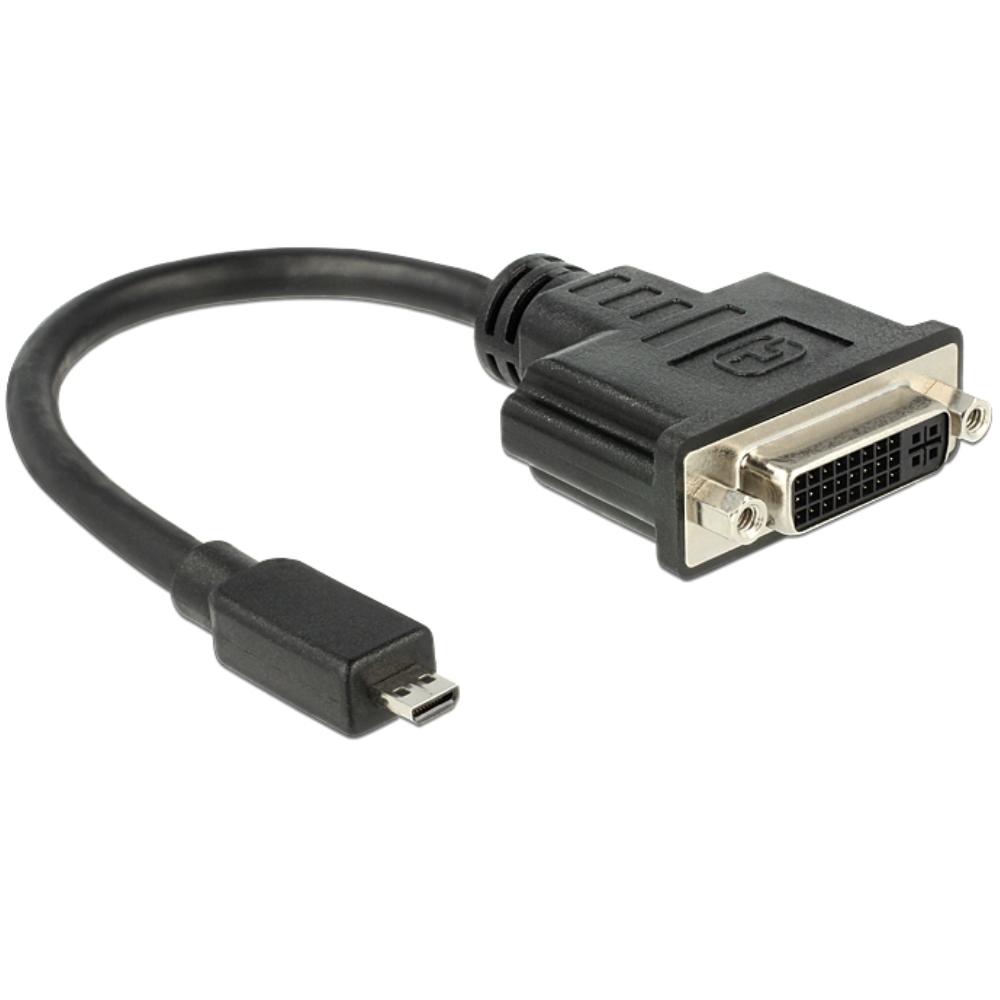

Micro HDMI zu DVI-D Female Adapterkabel
Diese Adapterkabel von Delock ist für den Anschluss eines DVI-Monitors an ein Gerät mit einem Micro-HDMI Anschluss (Typ D), wie z.B. ein Smartphone, eine Kamera oder ein anderes kompaktes Gerät, bestimmt. Der Adapter ermöglicht die Umwandlung eines digitalen Videosignals über HDMI in DVI für die Bildwiedergabe auf kompatiblen Monitoren.

Micro HDMI (Typ D) Anschluss
Der Micro-HDMI-Stecker (Typ D) ist ein kompakter 19-Pin-HDMI-Anschluss, der auf tragbaren Geräten eingesetzt wird. Dieser Anschluss transportiert ein digitales Videosignal über HDMI.

DVI-D (24+5) Female Anschluss
Der Adapter ist mit einem DVI-D Female Anschluss mit Schraubbefestigung für eine stabile und feste Verbindung mit einem DVI-Kabel ausgestattet. Der Anschluss unterstützt ausschließlich digitale Videosignale.

Signalübertragung
Der Adapter arbeitet mit einer festen Signalrichtung von HDMI nach DVI. Dies ermöglicht den Anschluss eines DVI-Displays an einen Micro-HDMI-Ausgang. Die Audioübertragung wird nicht unterstützt, da DVI nur Videosignale transportiert.

Anwendung
Geeignet für den Anschluss eines DVI-Monitors an ein Gerät mit einem Micro-HDMI Ausgang, beispielsweise zur Bildwiedergabe an Arbeitsplätzen, Präsentationen oder festen Installationen, bei denen HDMI-Quelle und DVI-Display kombiniert werden.

Ausführung
Die Adapterkabel ist mit Kupferleitern und einer flexiblen Kabelkonstruktion ausgeführt. Der DVI-Stecker ist mit Schraubenmuttern für eine sichere Montage versehen. Der Signalweg ist passiv und enthält keine aktive Elektronik oder Signalverstärkung.

Spezifikationen
• Marke: Delock
• Produkttyp: Micro HDMI zu DVI-D Adapterkabel
• Anschluss 1: Micro HDMI Typ D 19-Pin male
• Anschluss 2: DVI-D 24+5 female (ausschließlich digital)
• Signalrichtung: HDMI input > DVI output
• Unterstütztes Signal: digitales Video
• Audio-Unterstützung: nein
• Innenleiter: Kupfer
• AWG: 32
• Steckverbinderbefestigung: Schraubenmuttern an DVI-Seite
• Signalweg: passiv
• Länge: ca. 20 cm (inklusive Steckern)

Systemanforderungen
• Geräte mit einem freien Micro HDMI Typ D Ausgang
• Monitor mit DVI-D Eingang

Erläuterung der verwendeten Begriffe
• Micro HDMI (Typ D): Kompakter 19-Pin-HDMI-Anschluss für tragbare Geräte.
• DVI-D: Digitaler DVI-Standard für die Übertragung von ausschließlich digitalen Videosignalen.
• 24+5: Physische Pinbelegung des DVI-Steckers, bei dem nur die digitalen Pins aktiv sind.
• Signalrichtung: Festgelegte Richtung, in der das Signal übertragen wird; umgekehrte Nutzung ist nicht möglich.
• Passive Adapterkabel: Adapter ohne aktive Elektronik oder Signalverstärkung.
• AWG: American Wire Gauge, Maßeinheit für die Dicke der Adern im Kabel.
