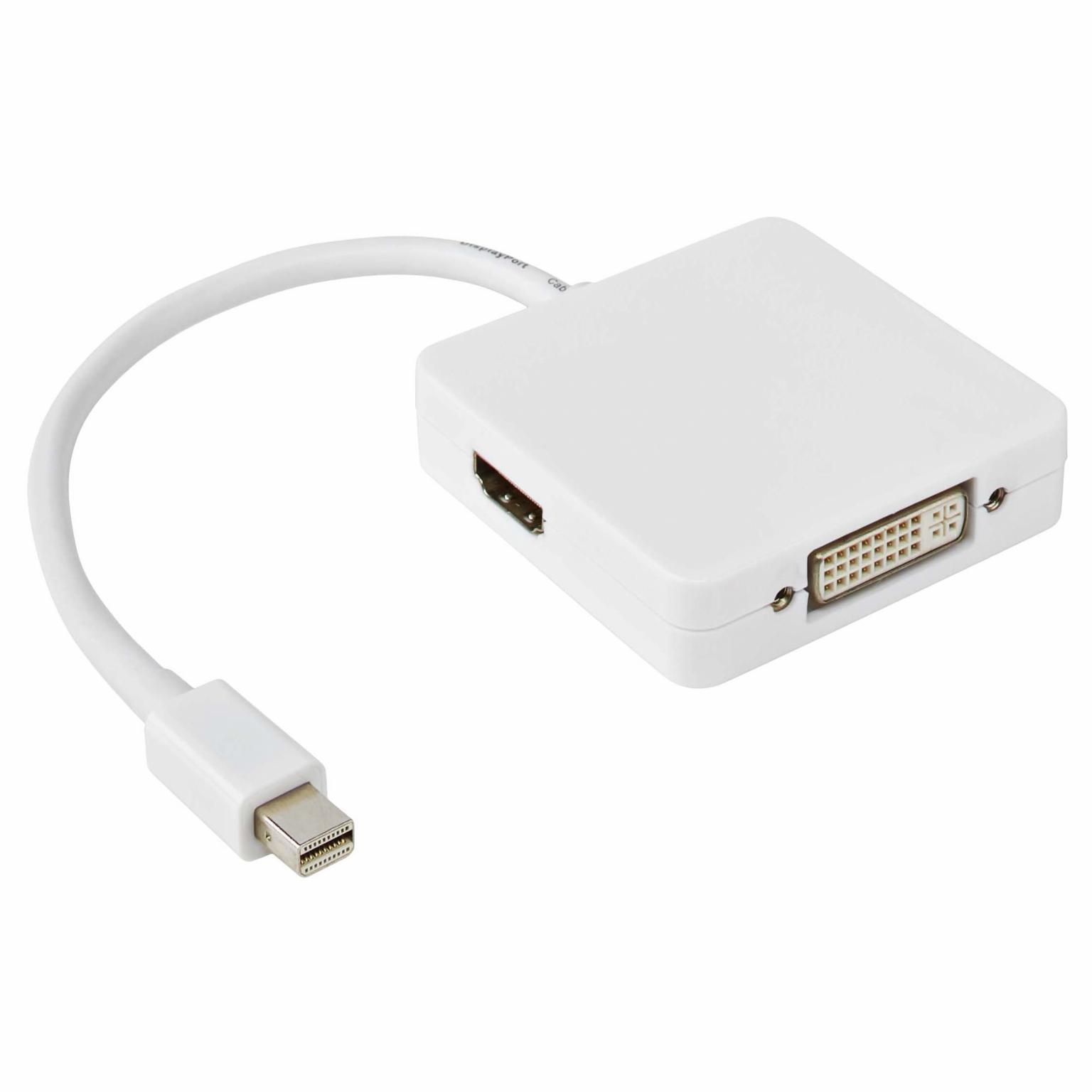

Mini DisplayPort Multiport Adapter

Dieser Mini DisplayPort Multiport Adapter wird verwendet, um verschiedene Arten von Displays an ein Gerät mit einem Mini DisplayPort Anschluss, wie z. B. einen Computer oder Laptop, anzuschließen.

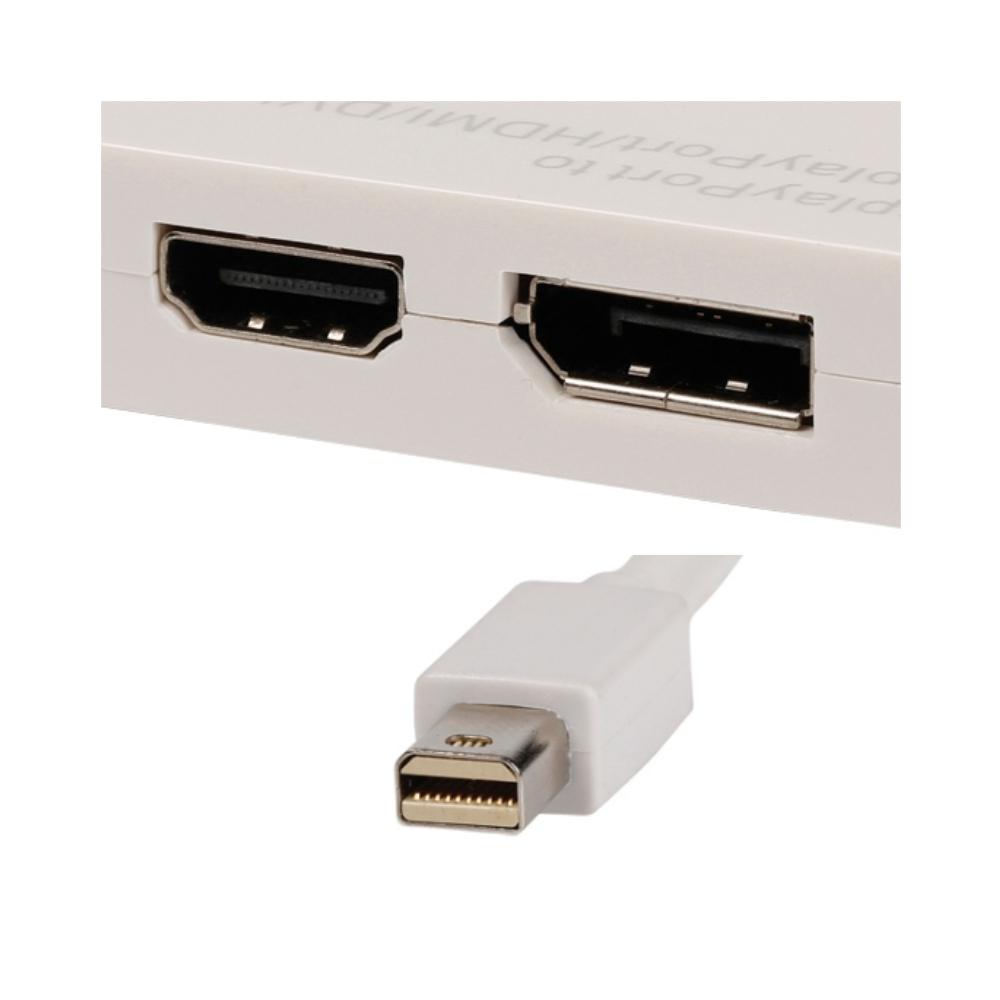

Der Adapter verfügt über einen Mini DisplayPort Stecker und drei Ausgänge: DVI-D Buchse (24+1), HDMI Buchse und DisplayPort Buchse.
Es kann nur ein Ausgang gleichzeitig verwendet werden.
Der Adapter verwendet DisplayPort Dual-Mode (DP++) und erfordert, dass die Quelle diese Funktion unterstützt.
Der Adapter ist auch für Geräte mit einem Thunderbolt Anschluss geeignet, die DisplayPort Video-Output unterstützen.
Die Signalrichtung ist Mini DisplayPort (Quelle) zu DVI / HDMI / DisplayPort (Display).
Die maximale Auflösung beträgt 1920 x 1080 @ 60 Hz über DVI und HDMI und bis zu 1920 x 1200 je nach angeschlossenem Display.
Der Adapter wählt beim Anschließen automatisch das aktive Display aus.
Trotz des DVI Dual Link Anschlusses wird das Signal als Single Link übertragen.

Spezifikationen
Marke: ALLTEQ
Produkttyp: Mini DisplayPort Multiport Adapter
Anschluss 1: Mini DisplayPort Stecker
Anschluss 2: DVI-D Buchse (24+1)
Anschluss 3: HDMI Buchse
Anschluss 4: DisplayPort Buchse
Konfiguration: Dual Link Gehäuse (DVI)
Tatsächlicher Signaltyp: digitales Video
Analoges Signal: nein
Signalrichtung: Mini DisplayPort zu DVI / HDMI / DisplayPort
DisplayPort Version: 1.1
Maximale Auflösung: 1920 x 1080 @ 60 Hz
Länge: 0,2 Meter
Garantie: 5 Jahre
Gütesiegel: CE, WEEE

Verwendete Begriffe
Mini DisplayPort: eine kompakte digitale Videoschnittstelle zum Anschließen von Computern an Monitore.
DisplayPort Dual-Mode (DP++): eine Funktion, bei der ein DisplayPort-Ausgang auch HDMI- und DVI-Signale ausgeben kann.
Thunderbolt: eine Schnittstelle, die neben Daten auch DisplayPort-Videosignale über denselben Anschluss transportieren kann.
DVI-D: eine digitale Videoschnittstelle, die ausschließlich digitale Signale überträgt.
HDMI: eine digitale Schnittstelle für Audio- und Videosignale.
DisplayPort: eine digitale Videoschnittstelle mit hoher Bandbreite.
Auflösung: die Anzahl der Pixel, die auf einem Bildschirm angezeigt werden.
CE: Europäische Konformitätskennzeichnung.
WEEE: Richtlinie für das Recycling von elektronischen Geräten.

Erläuterung der DVI-Versionen
DVI-D: nur digital.
DVI-I: digital + analog.
DVI-A: nur analog.
Single Link: bis 1920 x 1200.
Dual Link: bis 2560 x 1600.

Pinbelegung
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
