Mini FAKRA PCB-Steckverbinder

Dieser Mini FAKRA Stecker ist für den Anschluss von Koaxialverbindungen in elektronischen und Automotive-Installationen vorgesehen. Der Stecker wird zum Verbinden von HF-Komponenten wie Antennensystemen, Kommunikationsmodulen und Datenverbindungen in Fahrzeugen verwendet.

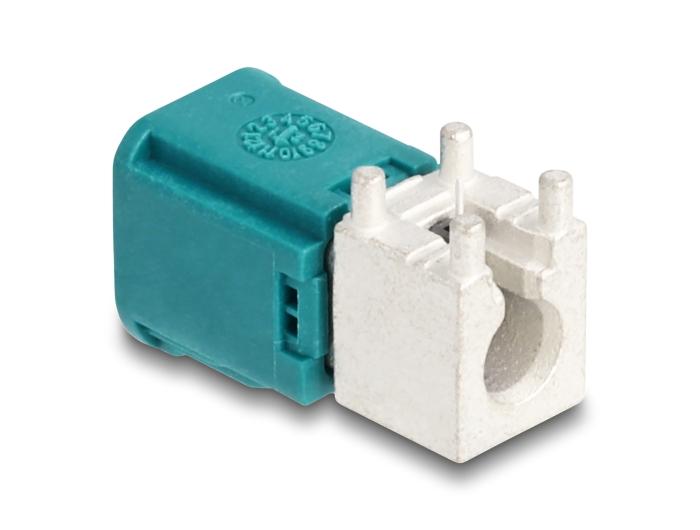

Der Stecker ist als Mini FAKRA Buchse (male) 90° PCB ausgeführt. Die 90-Grad-Ausführung ermöglicht die Montage des Steckers auf Leiterplatten in Installationen mit begrenztem Platzangebot. Durch das kompakte Design kann eine Platzersparnis von bis zu 80% im Vergleich zu Standard-FAKRA-Steckern erzielt werden.

Der Stecker verfügt über die Mini FAKRA Z Farbcodierung (wasserblau / RAL 5021). Diese Ausführung ist eine A-Type Variante und ist kompatibel mit Steckern von Rosenberger.

Diese Ausführung ist für die Leiterplattenmontage (PCB) geeignet und verwendet ein THT-Lötverfahren. Der Stecker unterstützt Datenübertragungsraten bis zu 28 Gbps und Frequenzen bis zu 20 GHz, mit einer charakteristischen Impedanz von 50 Ohm.

Der Stecker besteht aus einem Messing-Kontaktstift, einem LCP-Isolator und einem Kunststoffgehäuse aus PA46. Diese Materialien sorgen für eine stabile elektrische Verbindung und gute mechanische Eigenschaften bei hohen Frequenzen.

Spezifikationen
• Produkttyp RF-Stecker
• Marke Delock
• Stecker Mini FAKRA Stecker (male) 90° PCB
• Mini FAKRA Typ Z (wasserblau / RAL 5021)
• Variante A-Type (kompatibel mit Rosenberger)
• Montage PCB / Leiterplatte (THT-Löten)
• Kontaktmaterial Messing
• Isolator LCP
• Kunststoffgehäuse PA46
• Impedanz 50 Ohm
• Frequenzbereich bis 20 GHz
• Maximale Datenrate bis 28 Gbps
• Abmessungen ca. 21 × 8 × 10 mm

Erläuterung der verwendeten Begriffe
LCP
LCP (Liquid Crystal Polymer) ist ein hochwertiges Isoliermaterial mit ausgezeichneten elektrischen Eigenschaften. Das Material wird häufig in HF-Steckverbindern und Hochgeschwindigkeits-Datenverbindungen verwendet.

PA46
PA46 ist ein hitzebeständiger technischer Kunststoff mit guter mechanischer Festigkeit. Das Material wird häufig in elektronischen Bauteilen und Automobilanwendungen eingesetzt.

THT
THT (Through-Hole Technology) ist eine Lötmethode, bei der Komponentenstifte durch Löcher in einer Leiterplatte gesteckt und auf der anderen Seite verlötet werden.

Mini FAKRA
Mini FAKRA ist eine kompakte Variante des FAKRA RF-Steckers. Durch die geringeren Abmessungen können mehrere Stecker auf begrenztem Raum untergebracht werden, während hohe Datenraten und Frequenzen weiterhin unterstützt werden.

FAKRA
FAKRA-Stecker sind Koaxial-HF-Steckverbinder, die für Hochfrequenzverbindungen verwendet werden. Der Stecker basiert auf dem SMB-Koaxialstandard, verfügt jedoch über ein Kunststoffgehäuse mit mechanischer und Farbcodierung.

FAKRA Typen
• FAKRA A – schwarz – HF-Verbindung / Radio
• FAKRA B – creme – GSM / Telematik
• FAKRA C – blau – GPS-Antenne
• FAKRA D – bordeaux / violett – Satellitenradio
• FAKRA E – grün – GSM / LTE
• FAKRA F – braun – HF-Kommunikation
• FAKRA G – grau – Radio / HF-Signal
• FAKRA H – violett – Video- / Kamerasysteme
• FAKRA I – beige – Radioantenne
• FAKRA K – gelb / curry – HF-Kommunikation
• FAKRA L – rot – HF-Kommunikation
• FAKRA M – orange – Digitalradio / DAB
• FAKRA Z – wasserblau – universelle Schlüsselcodierung
