Mini SAS Kabel 7 polig 1 Meter

Dieses Mini SAS HD Reverse Breakout Kabel von Delock wird verwendet, um eine HDD Backplane mit Mini SAS HD SFF-8643 Anschluss mit einem Controller mit vier SATA-Ports zu verbinden. Dieser Kabeltyp wird in Servern und Speicherlösungen eingesetzt, wo mehrere SATA-Ports zu einem einzigen Mini SAS HD Anschluss auf einer Backplane zusammengeführt werden.

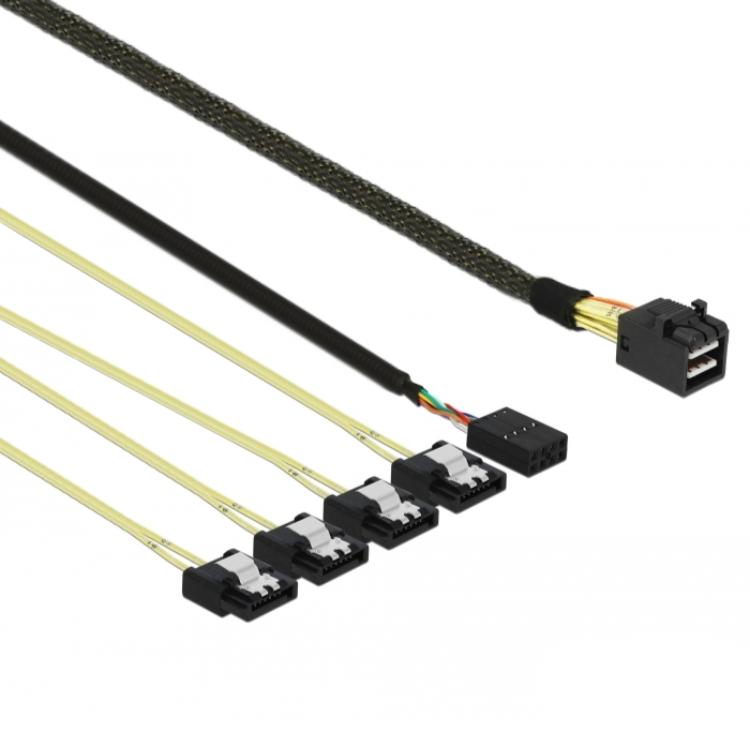

Das Kabel verfügt auf der Host-Seite über vier SATA 7-Pin-Steckverbinder und auf der Geräte-Seite über einen Mini SAS HD SFF-8643 Stecker. Dadurch können vier separate SATA-Ports eines Controllers zu einem einzigen Mini SAS HD Anschluss auf einer Speicher-Backplane zusammengeführt werden.
Das Kabel enthält außerdem einen 8-Pin Sideband Pin Header, der für zusätzliche Signale zwischen Controller und Backplane, wie Status- oder Managementinformationen, verwendet wird.
Dies ist ein Reverse Breakout Kabel. Das bedeutet, dass das Kabel verwendet wird, um vier SATA-Controller-Ports zu einem einzigen Mini SAS HD Anschluss auf einer Backplane zusammenzuführen. Dadurch unterscheidet sich dieses Kabel von einem Standard-Breakout-Kabel, das einen SAS-Port in mehrere SATA-Laufwerke aufteilt.
Die SATA-Steckverbinder sind mit Metall-Verriegelclips ausgestattet, wodurch die Stecker für eine stabile Verbindung fest in den SATA-Ports einrasten.
Das Kabel unterstützt die Serial Attached SCSI (SAS) Spezifikation und ermöglicht eine Datenübertragung von bis zu 12 Gb/s pro Datenleitung.

Spezifikationen
Marke: Delock
Produkttyp: Mini SAS HD Reverse Breakout Kabel
Anschluss 1: 4 × SATA 7-Pin male
Anschluss 2: Mini SAS HD SFF-8643 male
Anschluss 3: 8-Pin Sideband Pin Header female
Pinbelegung: Reverse breakout

Verwendete Begriffe
SAS (Serial Attached SCSI): Eine Schnittstelle für Speicher, die in Servern und professionellen Speichersystemen für schnelle und zuverlässige Datenverbindungen verwendet wird.
Mini SAS HD (SFF-8643): Ein kompakter interner SAS-Anschluss, der für Verbindungen zwischen Controllern und Speicher-Backplanes verwendet wird.
SATA 7-Pin-Steckverbinder: Ein Datensteckverbinder mit sieben Kontakten, der für die Datenübertragung zwischen Speichergerät und Controller verwendet wird.
Reverse Breakout Kabel: Ein Kabel, das vier separate SATA-Controller-Ports zu einem einzigen Mini SAS HD Anschluss auf einer Backplane zusammenführt.
Sideband Anschluss: Ein zusätzlicher Signalanschluss, der für die erweiterte Kommunikation zwischen Controller und Speichergeräten verwendet wird.
Gb/s (Gigabit pro Sekunde): Eine Einheit für die Datenrate, die angibt, wie viele Milliarden Bits pro Sekunde übertragen werden können.
