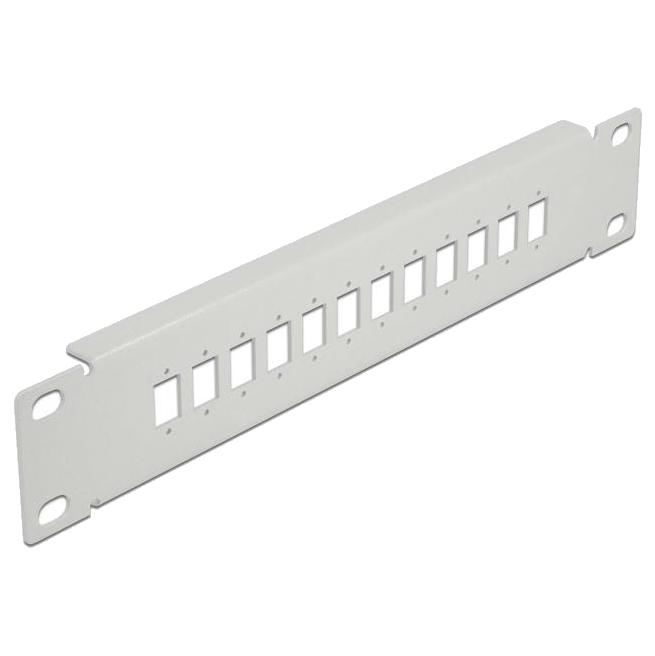

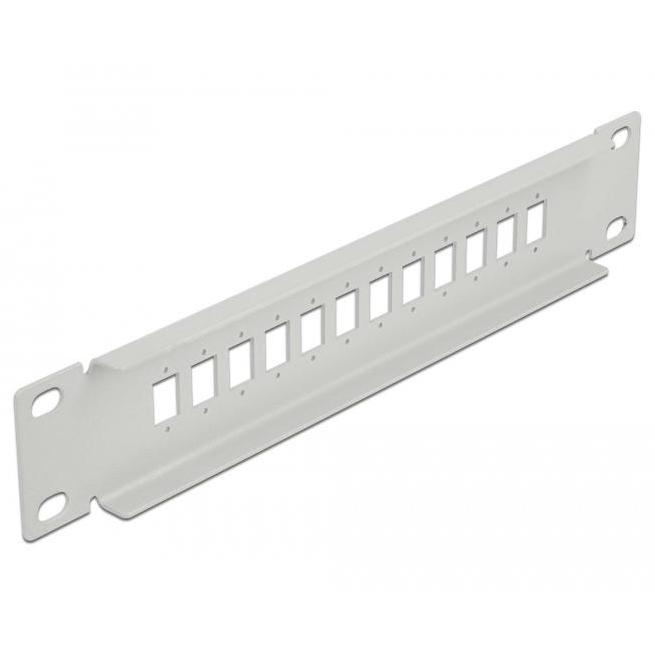

Patchpanel LC simplex

Dieses Glasfaser-Patchpanel dient zur Organisation und Montage von Glasfaseradaptern in einer 10-Zoll-Rackumgebung gemäß ISO IEC 11801.
Das Panel bietet Platz für 12 Adapterpositionen zur individuellen Montage von SC Simplex oder LC Duplex Adaptern.
Die Ausführung als 1U Rackeinheit (44,45 mm) ermöglicht die Installation in einem 10-Zoll-Netzwerkschrank.
Die rechteckigen Aussparungen eignen sich für Standard-Glasfaseradapter und ermöglichen eine flexible Konfiguration.

Spezifikationen
• Typ Glasfaser-Patchpanel
• Rackformat 10 Zoll
• Rackhöhe 1U (44,45 mm)
• Anzahl der Ports 12
• Geeignet für SC Simplex und LC Duplex Adapter
• Aussparung 13,2 × 9,6 mm
• Schraubenloch-Abstand ca. 16,2 mm
• Material Metall
• Abmessungen (LxBxH) ca. 254 × 44 × 10 mm

IEC-Normen
• IEC 61754 Connector-Schnittstellen für SC- und LC-Glasfaserverbindungen

Erläuterung der Begriffe
• 10 Zoll Rack kompakte Rack-Standard für Netzwerk- und Telekommunikationsinstallationen
• 1U Höheneinheit innerhalb eines Racks (1U = 44,45 mm)
• SC Simplex Einzel-Glasfaserverbinder für eine einzelne Faserverbindung
• LC Duplex doppelte Glasfaserverbinderkonfiguration für bidirektionale Kommunikation
• Adapterposition Montageöffnung zur Aufnahme einer Glasfaserkupplung

Allgemeine Erklärung zu Glasfaser-Patchpaneln
• Patchpanel werden angewendet, um Glasfaserverbindungen innerhalb einer Rackumgebung übersichtlich zu strukturieren
• Modularer Aufbau erleichtert Erweiterung und Wartung
• Rackmontage sorgt für zentrale und organisierte Netzwerkverteilung
