PCI Express zu SATA und M.2

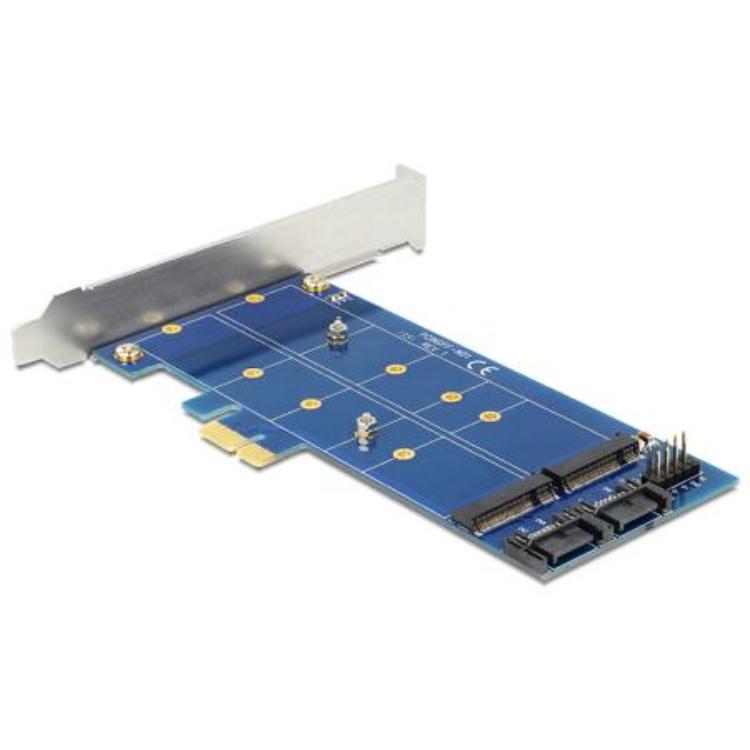

Diese PCI Express-Erweiterungskarte von Delock wird verwendet, um einen Desktop-Computer um zwei interne M.2-Slots zu erweitern. Die Karte ermöglicht den Anschluss von M.2-Modulen über SATA oder USB an das System. Die Karte verfügt über zwei M.2 NGFF Key B Slots und unterstützt mehrere Formate (von 2230 bis 22110). Der Anschluss erfolgt über einen SATA- oder USB-Pin-Header auf dem Motherboard, während die PCIe x1-Schnittstelle ausschließlich zur Stromversorgung dient. Dadurch können sowohl SATA-basierte als auch USB-basierte M.2-Module verwendet werden.

Spezifikationen
Produkttyp: PCIe zu M.2 Erweiterungskarte
Marke: Delock
Anschluss 1: PCI Express x1 (Stromversorgung)
Anschluss 2: 2 x M.2 NGFF Key B Slot (67-Pin)
Anschluss 3: 2 x SATA 7-Pin Female
Anschluss 4: USB 2.0 Pin Header (9-Pin)
Schnittstelle: SATA / USB
Unterstützte Formate: 2230 / 2242 / 2260 / 2280 / 22110
Kompatibilität: Key B und Key B+M Module
Max. Datengeschwindigkeit: bis zu 6 Gb/s (SATA)
Bootfähig: Ja (SATA)
Max. Modulhöhe: 1,35 mm (doppelseitig unterstützt)
Betriebssystem: OS-unabhängig
Treiber: Nicht erforderlich
Montage: Interner PCIe-Slot
Anzahl: Stück
Garantie: 5 Jahre
Siegel: REACH, CE, RoHS, WEEE

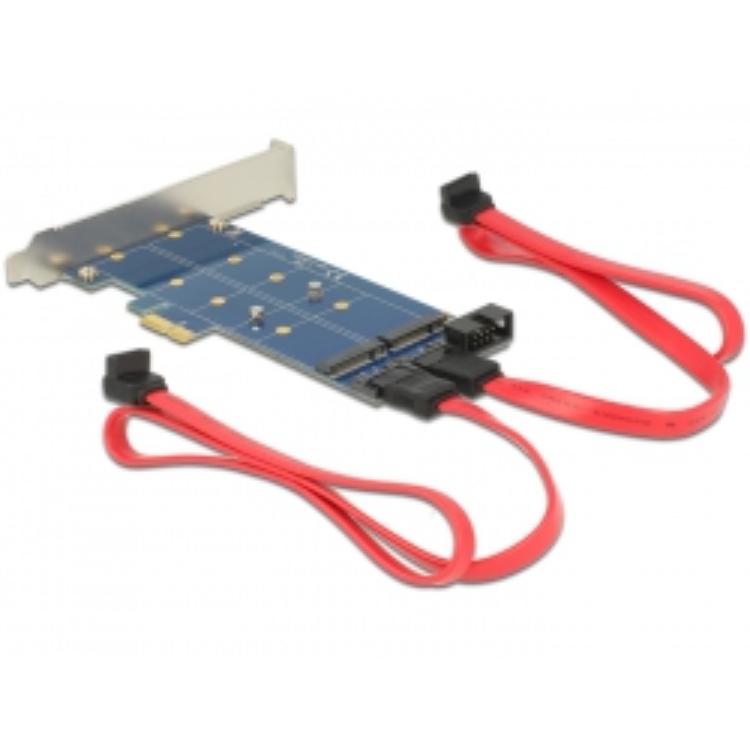

Lieferumfang
Erweiterungskarte: PCI Express zu M.2 Adapter

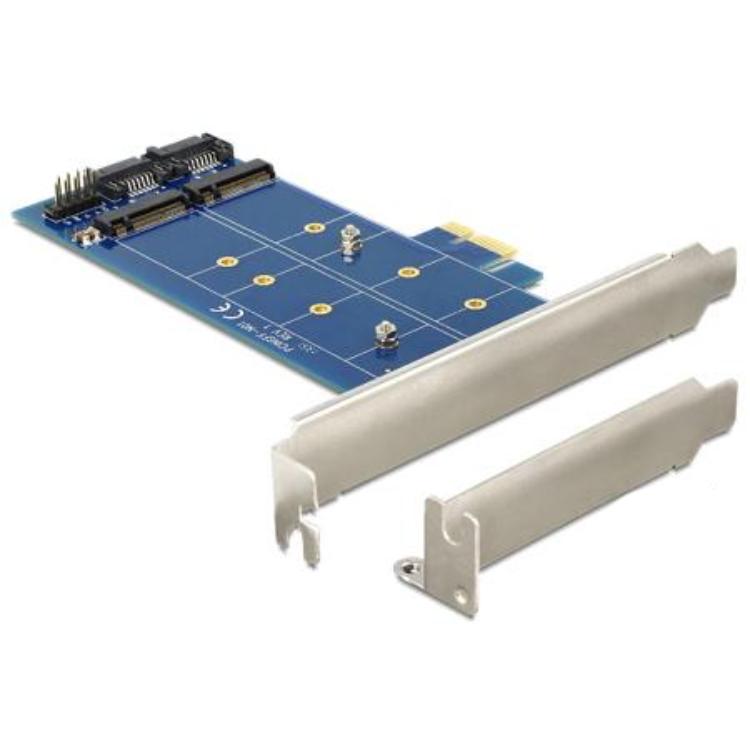

Halterung: Low-Profile-Bracket
Befestigung: 2 x Montageschraube
Kabel: 2 x SATA-Datenkabel
Kabel: 1 x USB-Pin-Header-Kabel

Anwendungen
Speichererweiterung: Hinzufügen von M.2 SSDs zu einem Desktop.
PC-Bau: Geeignet für Custom-Builds und Upgrades.
Flexibilität: Unterstützung für sowohl SATA- als auch USB-basierte Module.
Datenspeicherung: Geeignet für interne Speicherlösungen.

Erläuterung technischer Begriffe
M.2 NGFF: Kompakte Schnittstelle für Speichermodule und Erweiterungen.
Key B / B+M: Art des M.2-Anschlusses mit spezifischer Pinbelegung.
SATA: Schnittstelle für Speichergeräte mit einer Geschwindigkeit von bis zu 6 Gb/s.
PCIe: Erweiterungsschnittstelle für interne Karten (hier nur Stromversorgung).
Bootfähig: Möglichkeit, das System von der Festplatte zu starten.

Erläuterung von Siegeln und Normen
CE: Entspricht europäischen Sicherheitsrichtlinien.
RoHS: Beschränkung gefährlicher Stoffe.
REACH: Verordnung für chemische Stoffe.
WEEE: Richtlinie für das Recycling von Elektronikgeräten.

Wichtige Hinweise
Anschluss: SATA- oder USB-Verbindung mit dem Motherboard erforderlich.
PCIe-Funktion: Der PCIe-Slot liefert nur Strom, keine Daten.
Kompatibilität: Überprüfen Sie den Typ des M.2-Moduls (SATA oder USB).
Installation: Korrekte Montage von Modulen und Kabeln erforderlich.
