PCI-Karte

Diese PCI-Karte dient zur Erweiterung eines PCs um einen externen seriellen RS-232-Anschluss

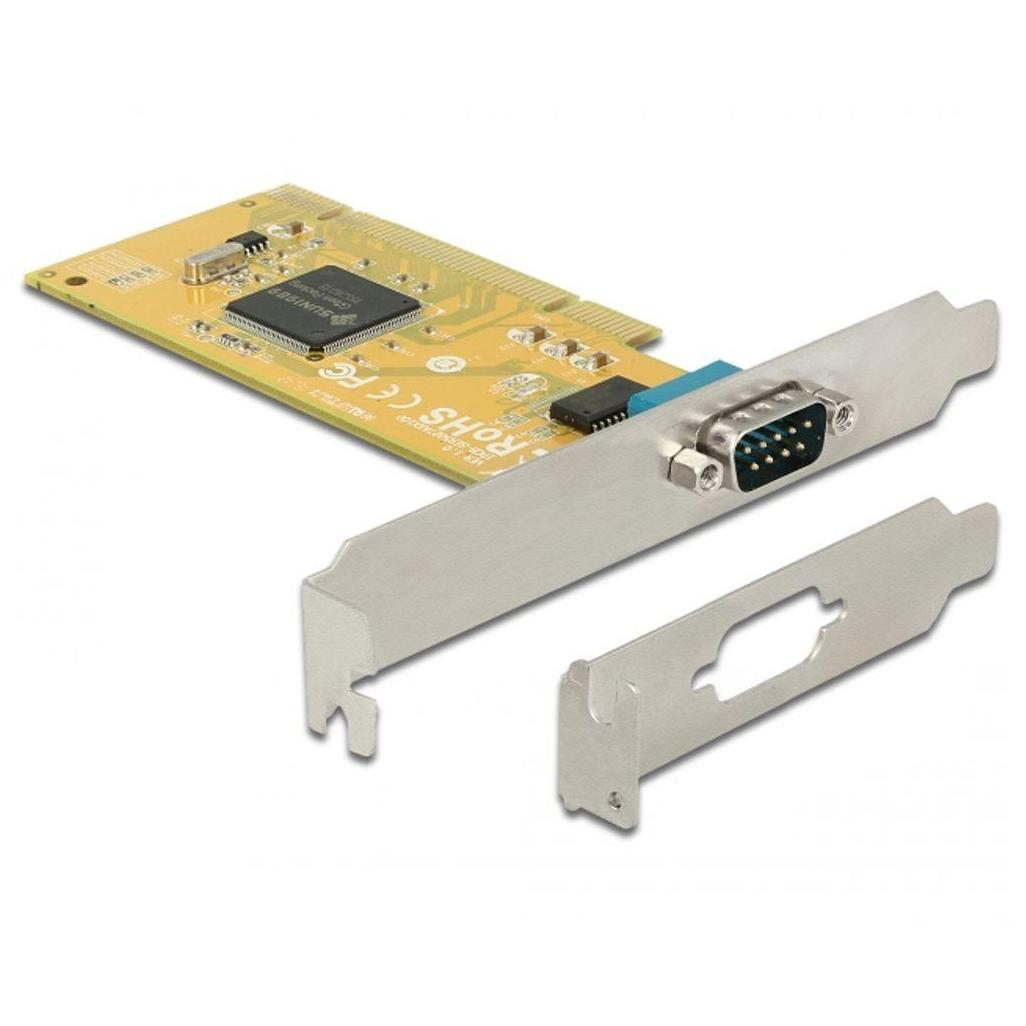

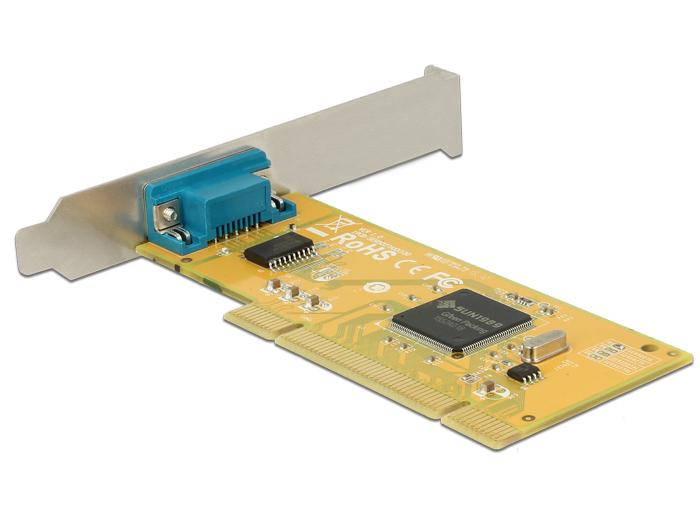

Diese PCI-Erweiterungskarte fügt einem Desktop-Computer über einen internen PCI-Slot einen externen seriellen RS-232-Anschluss hinzu. Die Karte eignet sich zum Anschluss von Geräten, die über eine serielle Schnittstelle kommunizieren, wie z. B. industrielle Peripheriegeräte und Legacy-Geräte.

Anwendung
Die PCI-Karte ist für Systeme gedacht, die einen zusätzlichen oder Ersatz-seriellen RS-232-Anschluss benötigen. Durch die Verwendung der mitgelieferten Low-Profile-Slotblende kann die Karte auch in kompakten oder flachen Gehäusen, wie z. B. Mini-PCs, installiert werden.

Konstruktion und Eigenschaften
Die Karte verfügt über einen externen DB9 RS-232-Anschluss und kommuniziert über einen 32-Bit-PCI-Bus. Der verwendete Chipsatz unterstützt Standard-UART-Funktionalität und serielle Signalleitungen. Die Karte bietet ESD-Schutz für alle seriellen Signale und ist für eine stabile Kommunikation bei festen Datenraten ausgelegt.

Spezifikationen
• Produkttyp: PCI-Erweiterungskarte (seriell)
• Externer Anschluss: 1 x RS-232 DB9 (Stecker)
• Interner Anschluss: 32-Bit PCI-Standard 3.0
• Chipsatz: SUN1989
• PCI-Kompatibilität: 33 MHz PCI v3.0 / 2.3 / 2.2 / 2.1
• Bus-Unterstützung: 32-Bit und 64-Bit PCI-Slots
• Versorgungsspannung: 3,3 V und 5 V
• Signale: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI
• ESD-Schutz: ±2 kV auf allen seriellen Signalen
• Maximale Datenrate: 115,2 Kb/s
• FIFO-Puffer: 128 Byte
• UART-Kompatibilität: 16C950
• Betriebstemperatur: 0 °C bis 60 °C
• Luftfeuchtigkeit: 5% bis 95% RH
• Zertifizierung: Windows WHQL

Packungsinhalt
• PCI-Serienkarte
• Low-Profile-Slotblende
• Treiber-CD
• Handbuch

Erläuterung der verwendeten Begriffe
• RS-232: serielle Kommunikationsstandard für die Datenübertragung zwischen Geräten.
• PCI: interne Erweiterungsbus für Desktop-Computer.
• DB9: 9-poliger D-Sub-Steckverbinder für serielle Verbindungen.
• UART: Hardwarekomponente für serielle Datenübertragung.
• ESD-Schutz: Schutz vor elektrostatischer Entladung.
