BNC adapter

Dieser Adapter dient zum Verbinden von Geräten mit einem BNC-Anschluss mit Kabeln oder Geräten, die einen UHF-Anschluss verwenden.

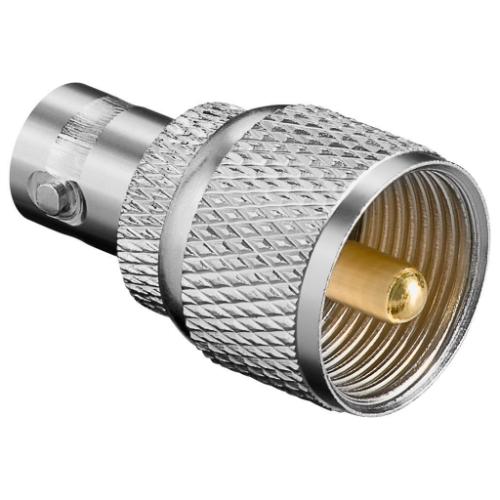

Der Adapter verfügt über einen BNC-Buchse-Anschluss auf der einen Seite und einen UHF-Stecker (PL-259)-Anschluss auf der anderen Seite. Dadurch können Koaxialkabel mit einem BNC-Anschluss mit Geräten verbunden werden, die einen UHF-Anschluss verwenden.
Der BNC-Stecker verfügt über eine Bajonettverriegelung, die den Stecker fest am Anschluss verriegelt und eine stabile Verbindung herstellt.
Der UHF-Stecker verfügt über eine Gewindeverbindung für eine feste mechanische Befestigung.
Der Adapter hat eine charakteristische Impedanz von 50 Ω, die bei HF- und Signalisierungssignalen häufig vorkommt.
Die Stecker sind mit vergoldeten Kontakten für eine zuverlässige Signalübertragung ausgestattet.
Das Gehäuse ist aus Metall gefertigt, um eine robuste und langlebige Konstruktion zu gewährleisten.

Spezifikationen & Merkmale
• Marke Goobay
• Produkttyp BNC zu UHF Adapter
• Impedanz 50 Ω
• Anschluss 1 BNC Buchse
• Anschluss 2 UHF Stecker (PL-259)
• Alternative Bezeichnung PL-259 zu BNC Adapter
• Steckverbindertyp BNC Bajonett / UHF Gewinde
• Kompatible Steckverbinderfamilien BNC, UHF (PL-259 / SO-239), TNC, N-Steckverbinder
• Steckverbinder-Oberfläche vergoldet
• Material Metall
• Zulassungen CE, WEEE

Technische Erläuterung
BNC ist ein Koaxialsteckverbinder mit Bajonettverriegelung, der häufig bei HF-Geräten, Videoanschlüssen und Messinstrumenten vorkommt. Der Stecker wird um eine Vierteldrehung verriegelt, um eine stabile Verbindung herzustellen.
UHF ist ein Koaxialsteckverbinder mit Gewinde, der häufig bei Funkgeräten und Antennensystemen vorkommt. Die männliche Ausführung ist als PL-259 und die weibliche Ausführung als SO-239 bekannt.
TNC ist eine Variante des BNC-Steckverbinders mit einer Gewindeverbindung anstelle einer Bajonettverriegelung. TNC-Steckverbinder werden häufig bei HF-Anwendungen mit höheren Frequenzen eingesetzt, da das Gewinde eine stabilere Verbindung bietet.
N-Steckverbinder ist ein Koaxial-HF-Steckverbinder mit Gewinde, der für höhere Frequenzen geeignet ist und häufig bei Antennen, drahtlosen Netzwerken und Telekommunikationsgeräten eingesetzt wird. N-Steckverbinder sind in 50 Ω und 75 Ω Varianten erhältlich und bieten eine stabile Verbindung bei hohen Frequenzen.
Impedanz gibt den elektrischen Widerstand an, den ein Steckverbinder oder Kabel einem Wechselstromsignal entgegensetzt. Für HF- und Signalisierungssignale wird häufig eine Impedanz von 50 Ω verwendet.
