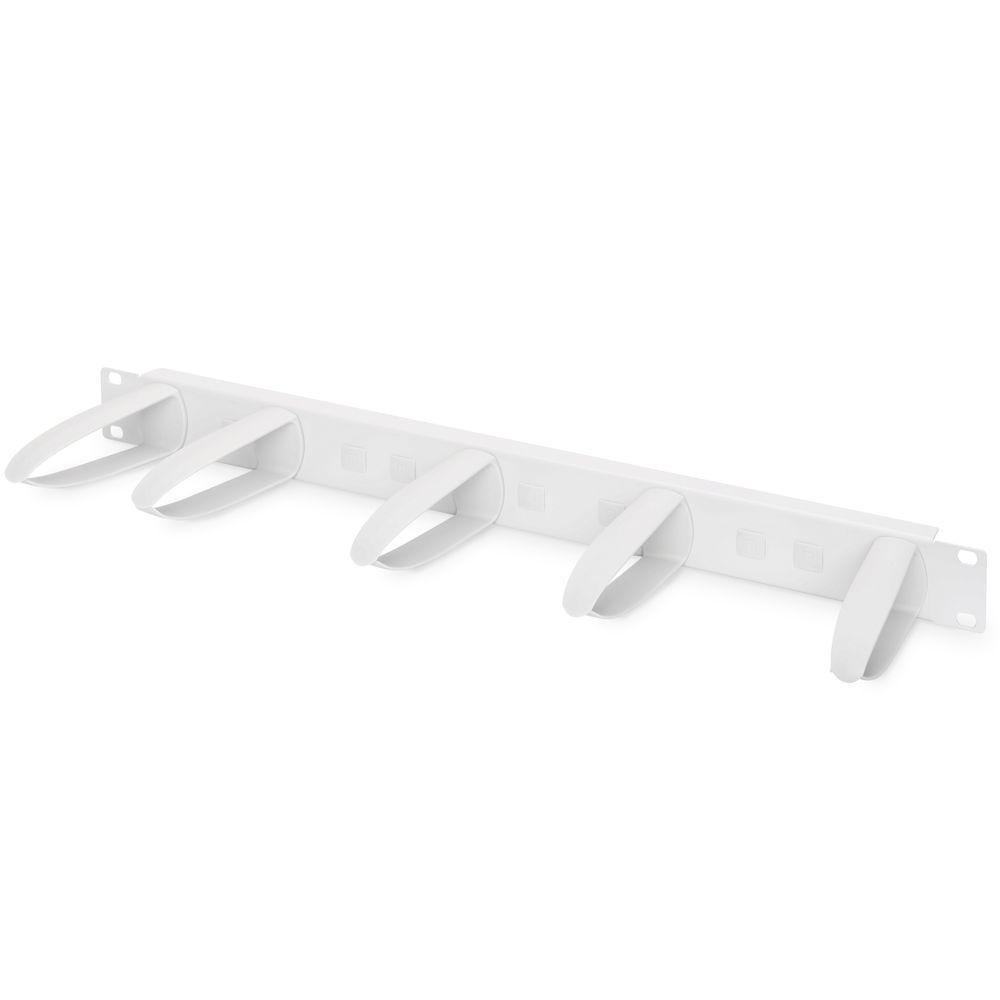

Dieses Kabelmanagementpanel ist für die horizontale Kabelführung innerhalb eines 19-Zoll (482,6 mm) Rack- oder Serverschranks konzipiert und belegt 1 Höheneinheit (1U). Das Panel ist aus Stahlblech gefertigt und verfügt über fünf separate Kabelmanagementringe zur Führung von Patchkabeln an der Vorderseite des Racks. Die Kabelringe sind drehbar und einzeln austauschbar, wodurch die Kabelführung an die Konfiguration der Installation angepasst werden kann. Die Montage erfolgt an Standard-19-Zoll-Profilschienen.
Technische Daten
• Produkttyp: Kabelmanagementpanel / Rangierfeld
• Rackgröße: 19 Zoll (482,6 mm)
• Höheneinheiten: 1U
• Material Panel: Stahlblech
• Anzahl Kabelmanagementringe: 5
• Material Kabelringe: Kunststoff (PVC)
• Eigenschaften Kabelringe: drehbar und austauschbar
• Abmessungen Kabelringe (HxB): 85,2 x 31,5 mm
• Montage: 19-Zoll-Profilschienen
• Norm: IEC 60297
Lieferumfang
• 19-Zoll Kabelmanagementpanel mit 5 Kabelmanagementringen (1U)
• Installationsset (Schrauben, Käfigmuttern, Unterlegscheiben)
Erläuterung der Norm
Die Norm IEC 60297 definiert die mechanischen Abmessungen von 19-Zoll-Rack- und Schrankkomponenten. Durch diese Standardisierung ist das Kabelmanagementpanel für die Montage in Racks und Serverschränken geeignet, die nach diesem Standard ausgeführt sind, was eine korrekte Passform und Ausrichtung auf den Profilschienen gewährleistet.
