RS232-Adapter

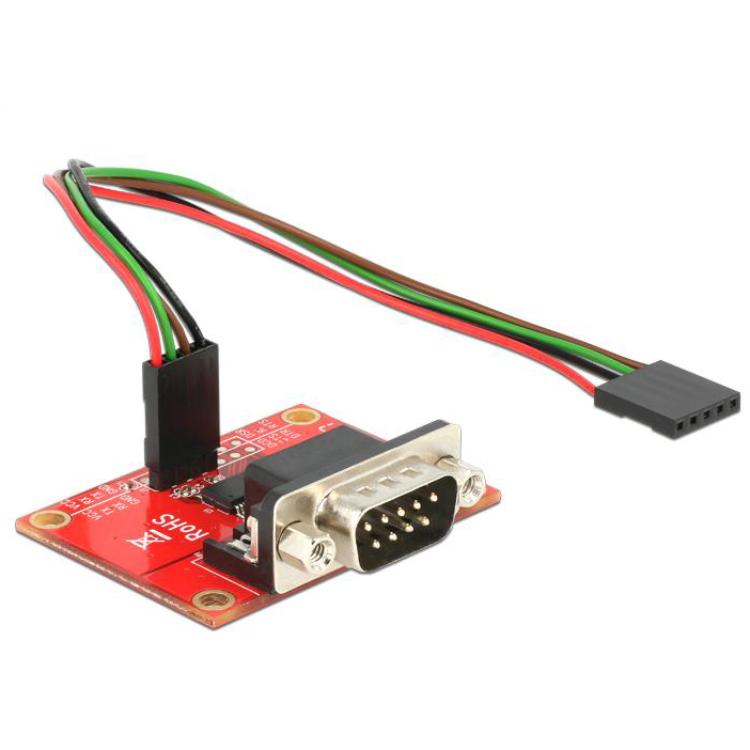

Diese GPIO-zu-RS-232-Adapter von Delock wird zum Anschluss serieller RS-232 Geräte an die GPIO-Schnittstelle eines Raspberry Pi verwendet. Der Adapter ermöglicht die Kommunikation zwischen dem Raspberry Pi und externen seriellen Geräten. Der Adapter ist mit einem 4-poligen GPIO-Pin-Header (RX/TX) und einem RS-232 DB9-Anschluss ausgestattet. Dank des integrierten Level Shifters werden die Spannungspegel zwischen TTL (3,3 V) und RS-232-Signalen korrekt umgewandelt. Dies ermöglicht eine zuverlässige Kommunikation ohne zusätzliche Hardware.

Spezifikationen
Produkttyp: GPIO-zu-RS-232-Adapter
Marke: Delock
Anschluss 1: RS-232 DB9 male
Anschluss 2: 4-poliger GPIO-Pin-Header (female über Kabel)
Schnittstelle: seriell RS-232
Datenrate: bis zu 230,4 Kb/s
Level Shifting: RS-232 zu TTL (3,3 V / 5 V kompatibel)
Eingangsspannung: 2,7 V – 5,25 V
Abmessungen: 48 × 43 × 16 mm
Betriebssystem: OS-unabhängig
Treiber: nicht erforderlich
Montage: intern / GPIO-Anschluss
Anzahl: pro Stück
Garantie: 5 Jahre
Zertifizierungen: REACH, CE, RoHS, WEEE

Anwendungen
Kommunikation: Verbindung von RS-232-Geräten mit dem Raspberry Pi.
Embedded-Systeme: Integration in Automatisierungs- und IoT-Projekte.
Debugging: Auslesen und Konfigurieren serieller Schnittstellen.
Industrie: Kopplung mit Messgeräten und Steuerungen.

Erläuterung technischer Begriffe
RS-232: serielle Kommunikationsstandard für die Datenübertragung.
GPIO: Allzweck-Ein-/Ausgänge auf einem Mikrocomputer wie dem Raspberry Pi.
TTL: logische Spannungspegel, die in der digitalen Elektronik verwendet werden.
Level Shifter: Umwandlung von Spannungspegeln zwischen verschiedenen Standards.
RX/TX: Empfangs- und Sendeleitungen für die serielle Kommunikation.

Erläuterung von Zertifizierungen und Standards
CE: Entspricht europäischen Richtlinien für Sicherheit.
RoHS: Beschränkung gefährlicher Stoffe.
REACH: Verordnung für chemische Stoffe.
WEEE: Richtlinie für das Recycling von Elektrogeräten.

Wichtige Hinweise
Kompatibilität: geeignet für die Raspberry Pi GPIO-Schnittstelle.
Anschluss: richtige Pinbelegung (RX/TX) überprüfen.
Spannung: Kompatibilität mit dem angeschlossenen Gerät überprüfen.
Verwendung: bestimmt für technische und Embedded-Anwendungen.
