RP SMA Adapterkabel

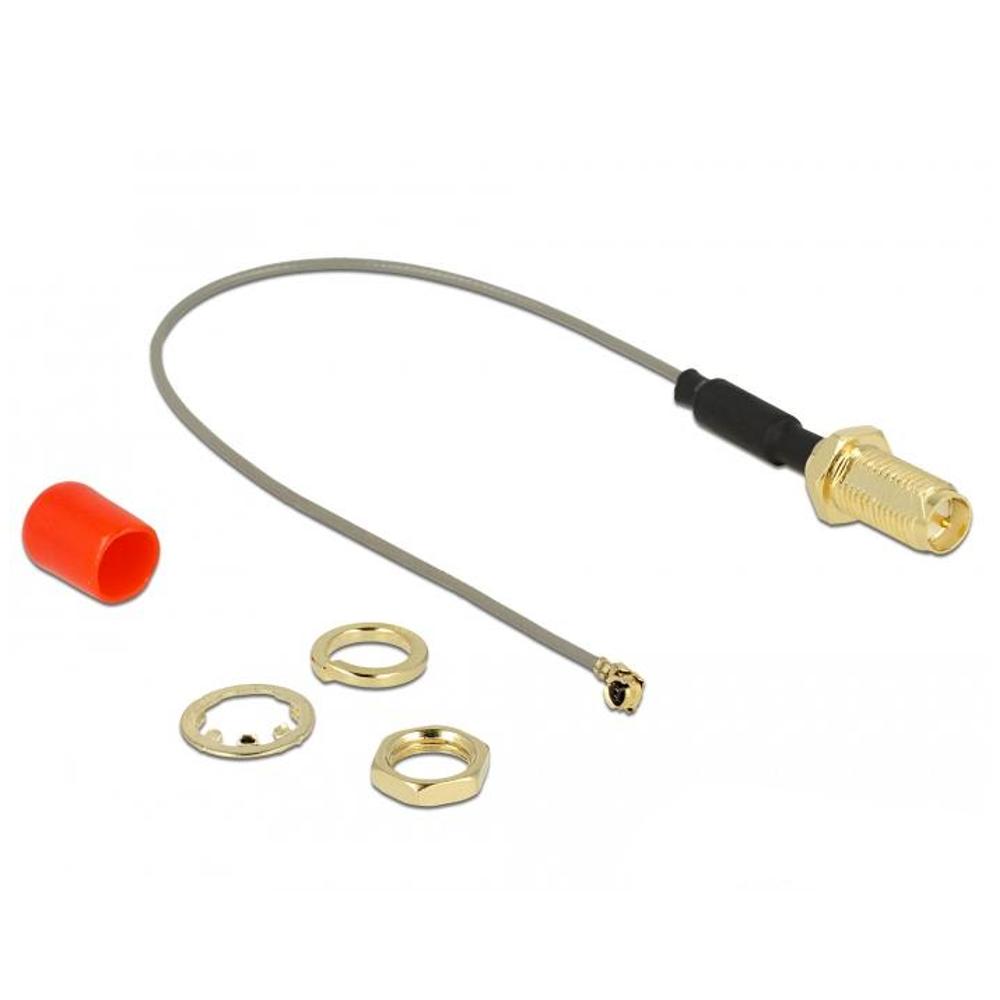

Dieses RP-SMA auf I-PEX MHF I Antennenkabel von Delock dient zum Verbinden von Komponenten innerhalb der Funkfrequenztechnologie. Das Kabel wird verwendet, um eine externe RP-SMA-Antenne mit einem internen HF-Modul zu verbinden, beispielsweise bei Wi-Fi-, Bluetooth- oder anderen drahtlosen Anwendungen.

Das Kabel ist auf der einen Seite mit einem RP-SMA female bulkhead connector und auf der anderen Seite mit einem I-PEX Inc., MHF® I plug ausgestattet. Der integrierte Ferritkern hilft bei der Unterdrückung von elektromagnetischen Störungen, was zu einem stabileren und saubereren HF-Signal beiträgt.

Dank des Koaxialkabelaufbaus mit Kabeltyp 1.13 und einer Impedanz von 50 Ohm ist dieses Antennenkabel für kompakte Einbauanwendungen geeignet. Das Kabel hat eine Dämpfung von 3,2 dB @ 2,4 GHz pro Meter und einen sehr kleinen Kabeldurchmesser, wodurch es sich einfach in Gehäusen mit begrenztem Platz installieren lässt.

Anwendungen
• Anschließen externer RP-SMA-Antennen an interne HF-Module
• Wi-Fi-, Bluetooth- und HF-Anwendungen
• Interne Antennenverbindungen in kompakter Elektronik
• Embedded Systeme und IoT-Lösungen

Spezifikationen & Merkmale
• Kabelaufbau: Koaxial
• Kabeltyp: 1.13
• Impedanz: 50 Ohm
• Anschluss 1: RP-SMA female bulkhead
• Anschluss 2: I-PEX Inc., MHF® I plug
• Ferritkern: Ja
• Gewindelänge: 10 mm
• Kabeldurchmesser: ca. 1,13 mm
• Kabeldämpfung: 3,2 dB @ 2,4 GHz pro Meter
• Farbe: Grau

Erklärung der Anschlüsse
RP-SMA (Reverse Polarity SMA) ist ein häufig verwendeter Antennenstecker bei Wi-Fi- und HF-Geräten. Der Unterschied zu Standard-SMA liegt in der umgekehrten Pin-Konfiguration, wodurch RP-SMA und SMA nicht untereinander austauschbar sind.

I-PEX MHF® I ist ein sehr kompakter HF-Stecker, der auf internen drahtlosen Modulen wie Wi-Fi-, Bluetooth-, LTE- und GPS-Modulen verwendet wird. Dieses Antennenkabel stellt die Verbindung zwischen einem internen HF-Modul und einer externen RP-SMA-Antenne her.
