RP SMA Adapterkabel

Diese RP-SMA auf I-PEX MHF 4L LK Antennenkabel von Delock ist für die Verbindung von Komponenten der Hochfrequenztechnik bestimmt. Dank der internen Verriegelung ist diese Kabel besonders für Anwendungen in Umgebungen mit hoher Stoß- und Vibrationsbelastung geeignet, wo eine zuverlässige HF-Verbindung erforderlich ist.

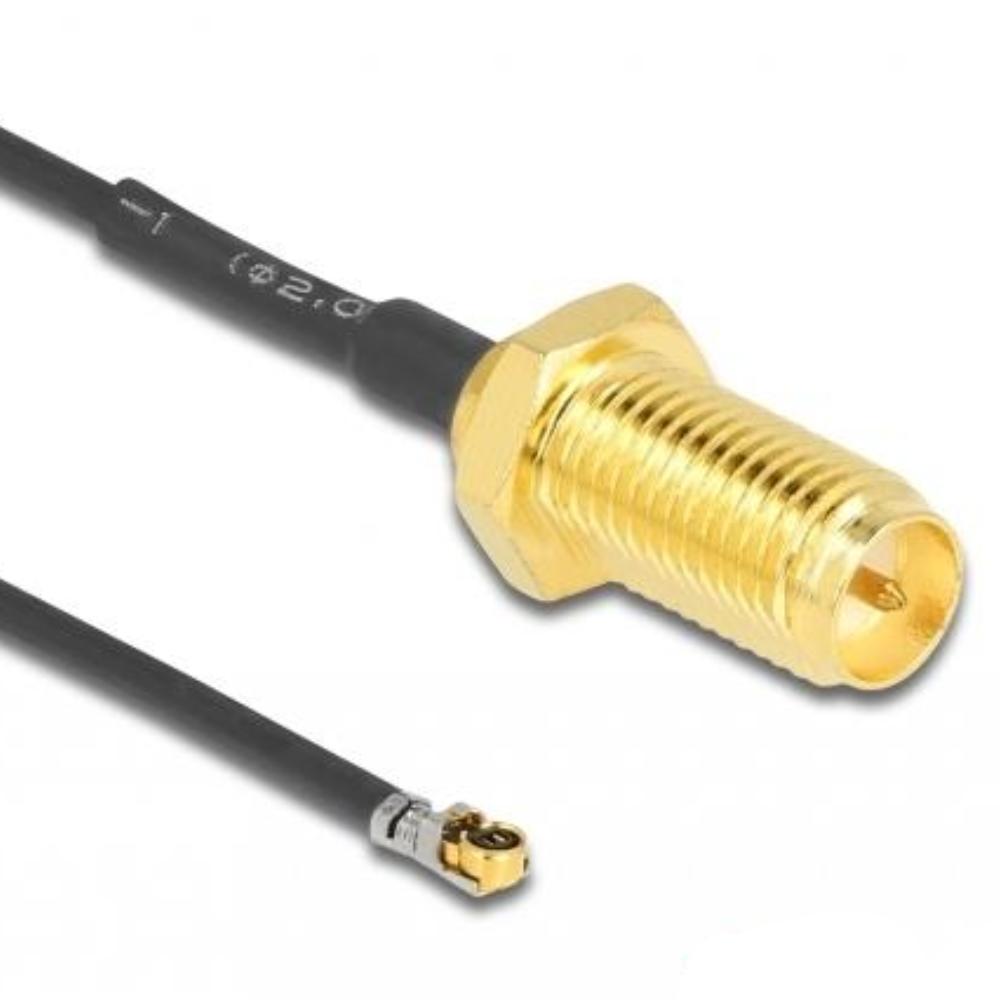

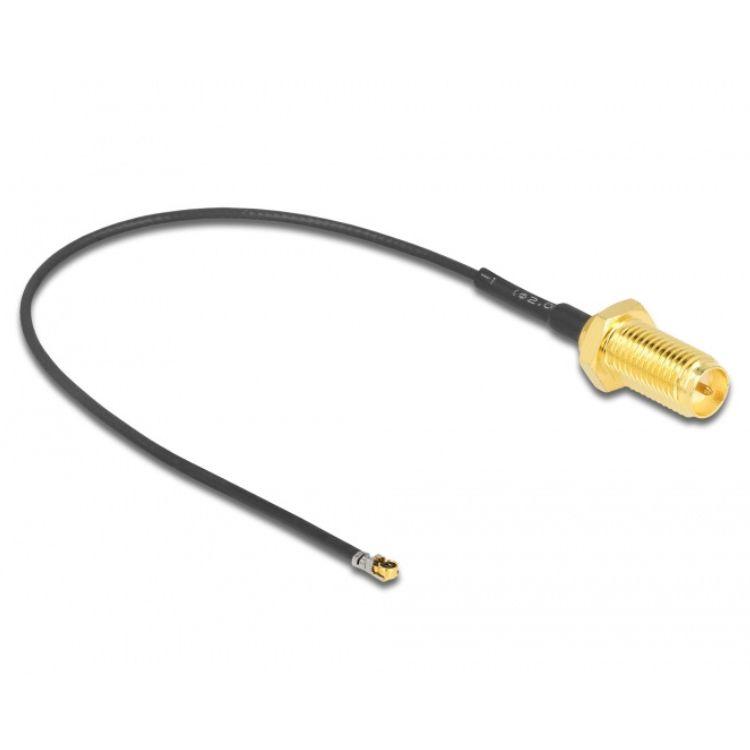

Das Kabel ist mit einem RP-SMA female bulkhead connector auf der einen Seite und einem I-PEX Inc., MHF® 4L LK plug auf der anderen Seite ausgestattet. Der koaxiale Kabelaufbau mit einer Impedanz von 50 Ohm macht dieses Antennenkabel für vielfältige HF-Anwendungen wie Wi-Fi, LTE und andere drahtlose Systeme geeignet.

Das Kabel ist aus Kabeltyp 1.37 aufgebaut und hat einen kompakten Kabeldurchmesser sowie einen sehr kleinen minimalen Biegeradius, wodurch es ideal für interne Einbauanwendungen mit begrenztem Platz ist. Die Dämpfung von 2,5 dB @ 2,4 GHz pro Meter sorgt für eine stabile und zuverlässige Signalübertragung.

Anwendungen
• Anschluss von externen RP-SMA-Antennen an interne HF-Module
• Wi-Fi-, LTE- und andere drahtlose HF-Anwendungen
• Industrielle und mobile Anwendungen mit Vibrationen
• Embedded Systeme und kompakte Elektronik

Spezifikationen & Merkmale
• Kabelaufbau: Koaxial
• Kabeltyp: 1.37
• Impedanz: 50 Ohm
• Anschluss 1: RP-SMA female bulkhead
• Anschluss 2: I-PEX Inc., MHF® 4L LK plug
• Gewindelänge: 10 mm
• Kabeldurchmesser: ca. 1,37 mm
• Minimaler Biegeradius: 4,5 mm
• Kabeldämpfung: 2,5 dB @ 2,4 GHz pro Meter

Erklärung der Anschlüsse
RP-SMA (Reverse Polarity SMA) ist ein häufig verwendeter Antennenstecker bei Wi-Fi- und HF-Geräten. Der Unterschied zu Standard-SMA liegt in der umgekehrten Pin-Konfiguration, wodurch RP-SMA und SMA nicht untereinander austauschbar sind.

I-PEX MHF® 4L LK ist ein sehr kompakter RF-Stecker mit Verriegelung, der entwickelt wurde, um sich durch Vibrationen oder Bewegungen zu lösen.
