RP SMA Adapterkabel

Dieses RP-SMA auf I-PEX MHF4L LK Antennenkabel von Delock dient zur Verbindung von Komponenten innerhalb der Hochfrequenztechnik. Dank der internen Verriegelung ist dieses Kabel besonders geeignet für Anwendungen in Umgebungen mit Stößen und Vibrationen, wo eine zuverlässige HF-Verbindung erforderlich ist.

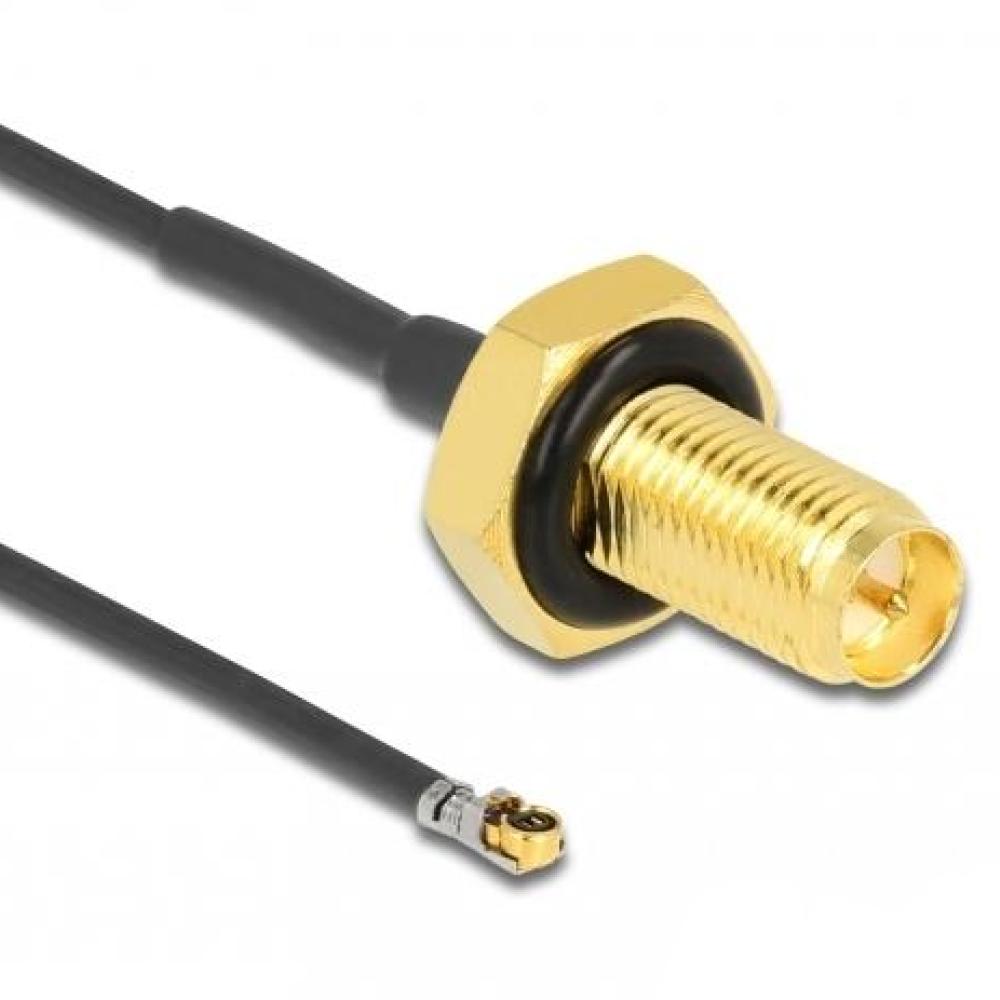

Das Kabel ist mit einem RP-SMA female bulkhead connector auf der einen Seite und einem I-PEX Inc., MHF® 4L LK plug auf der anderen Seite ausgestattet. Der koaxiale Kabelaufbau mit einer Impedanz von 50 Ohm macht dieses Antennenkabel für verschiedenste HF-Anwendungen geeignet, wie z.B. Wi-Fi, LTE und andere drahtlose Systeme.

Dank des kompakten Kabeldurchmessers und des kleinen minimalen Biegeradius ist dieses Kabel ideal für interne Einbauanwendungen, bei denen der Platz begrenzt ist und Flexibilität wichtig bleibt. Das Kabel hat eine Dämpfung von 2,5 dB @ 2,4 GHz pro Meter, was für eine stabile und zuverlässige Signalübertragung sorgt.

Anwendungen
• Anschluss von externen RP-SMA-Antennen an interne HF-Module
• Wi-Fi-, LTE- und andere drahtlose HF-Anwendungen
• Industrielle und mobile Anwendungen mit Vibrationen
• Embedded Systeme und kompakte Elektronik

Spezifikationen & Merkmale
• Kabelaufbau: Koaxial
• Kabeltyp: 1.37
• Impedanz: 50 Ohm
• Anschluss 1: RP-SMA female bulkhead
• Anschluss 2: I-PEX Inc., MHF® 4L LK plug
• Gewindelänge: 10 mm
• Kabeldurchmesser: ca. 1,37 mm
• Minimaler Biegeradius: 4,5 mm
• Kabeldämpfung: 2,5 dB @ 2,4 GHz pro Meter

Erklärung der Anschlüsse
RP-SMA (Reverse Polarity SMA) ist ein weit verbreiteter Antennenstecker bei Wi-Fi- und HF-Geräten. Der Unterschied zu Standard-SMA liegt in der umgekehrten Pinbelegung, weshalb RP-SMA und SMA nicht untereinander austauschbar sind.

I-PEX MHF® 4L LK ist ein sehr kompakter RF-Steckverbinder mit Verriegelung, der für Anwendungen entwickelt wurde, bei denen zusätzliche Sicherheit gegen ein Lösen durch Vibrationen oder Bewegung erforderlich ist. Dieses Adapterkabel ermöglicht die Verbindung eines internen MHF4L LK RF-Moduls mit einer externen RP-SMA-Antenne.
