RP SMA Adapterkabel

Dieses RP-SMA zu RP-SMA Antennenkabel von Delock dient zum Verbinden von Komponenten in der Hochfrequenztechnik. Das Kabel wird in Situationen eingesetzt, in denen eine zuverlässige HF-Verbindung in kompakten Installationen erforderlich ist.

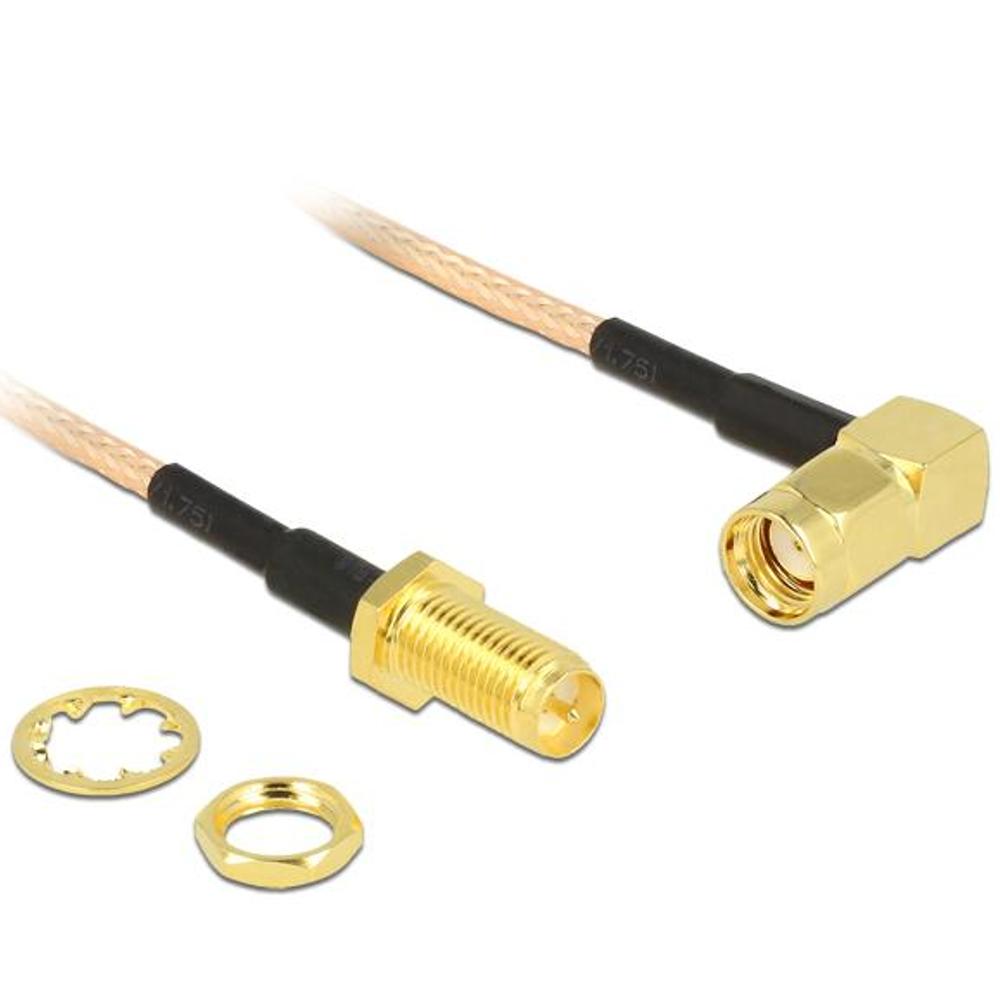

Das Kabel ist an einem Ende mit einem RP-SMA male Connector in 90° Ausführung und am anderen Ende mit einem RP-SMA female Connector ausgestattet. Dank des Winkel-RP-SMA-Connectors eignet sich dieses Kabel hervorragend für Installationen mit begrenztem Einbauraum oder wenn eine scharfe Kabelbiegung vermieden werden muss.

Das koaxiale RG-316 Kabel mit einer Impedanz von 50 Ohm bietet eine stabile Signalübertragung und ist für verschiedene HF-Anwendungen geeignet. Mit einer Dämpfung von 1,2 dB pro Meter @ 1,5 GHz ist dieses Kabel für zuverlässige Hochfrequenzverbindungen geeignet.

Anwendungen
• Verbinden von RP-SMA HF-Komponenten
• Wi-Fi- und HF-Anwendungen
• Kompakte Einbaulösungen
• Embedded und industrielle Systeme

Spezifikationen & Merkmale
• Kabelkategorie: Koaxial
• Kabeltyp: RG-316
• Impedanz: 50 Ohm
• Anschluss 1: RP-SMA male 90°
• Anschluss 2: RP-SMA female
• Kabeldurchmesser: ca. 2,5 mm
• Kabeldämpfung: 1,2 dB pro Meter @ 1,5 GHz
• Farbe: Transparent

Erklärung der Anschlüsse
RP-SMA (Reverse Polarity SMA) ist ein weit verbreiteter 50-Ohm RF-Connector für Wi-Fi- und HF-Geräte. Aufgrund der umgekehrten Pin-Konfiguration ist RP-SMA nicht mit Standard-SMA-Connectoren kompatibel.

Die 90° Ausführung des RP-SMA-Connectors macht dieses Kabel besonders geeignet für enge Gehäuse und trägt zu einer sauberen und spannungsfreien Kabelführung bei.
