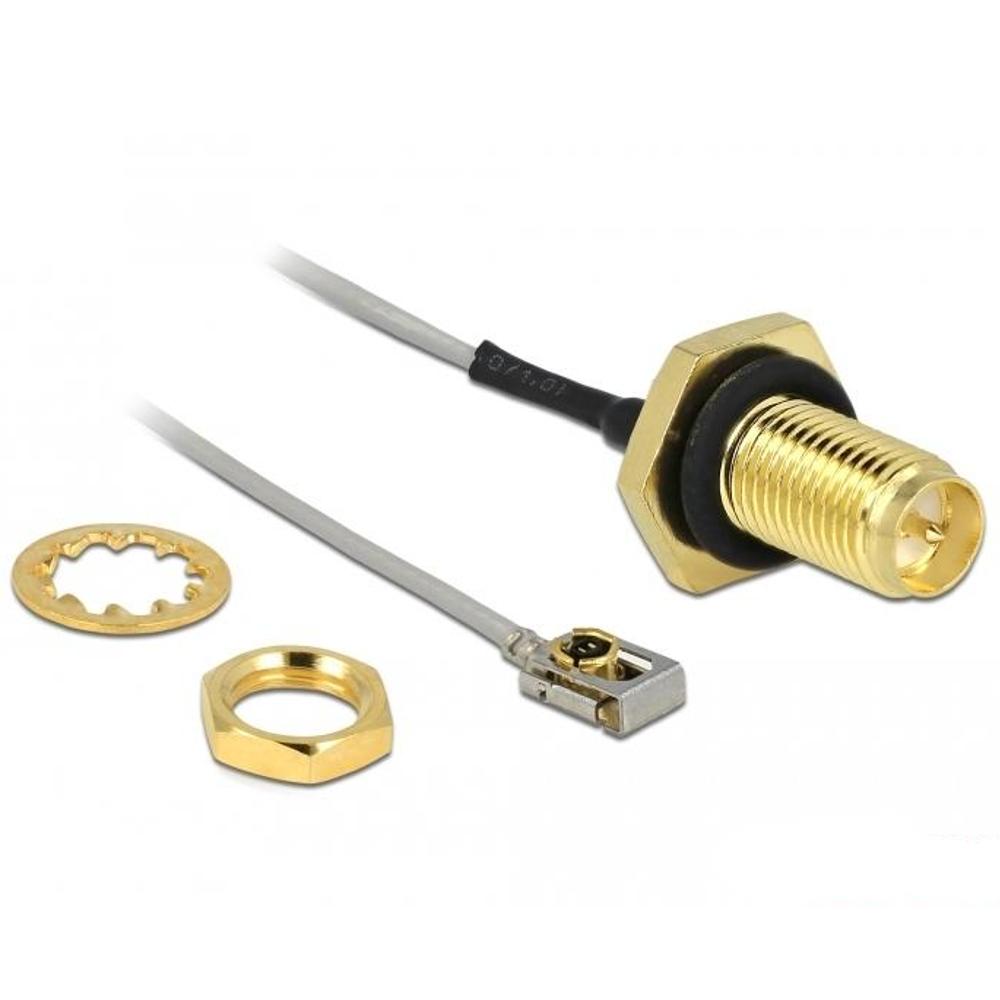

RP SMA Adapterkabel

Dieses RP-SMA zu MHF4 Adapterkabel von Delock dient dazu, ein Antennensignal in ein Gerät einzuführen. Das Kabel wird verwendet, um eine externe RP-SMA-Antenne mit einem internen RF-Modul mit MHF4-Anschluss zu verbinden.

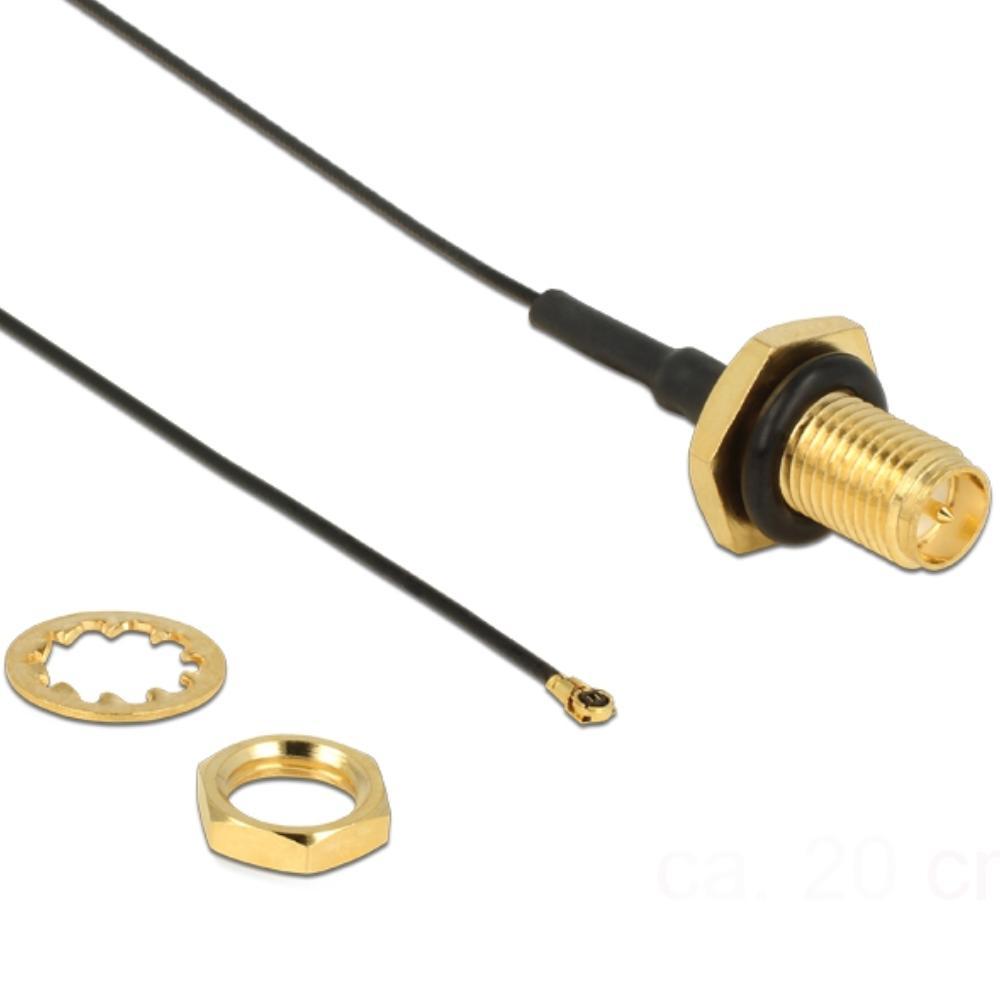

Das Kabel ist mit einem RP-SMA Female Bulkhead Connector mit Dichtungsring und einem MHF® 4 Stecker ausgestattet. Dank der spritzwassergeschützten Montage des RP-SMA-Anschlusses ist dieses Kabel für Anwendungen geeignet, bei denen der Antennenanschluss durch ein Gehäuse geführt wird.

Das Koaxialkabel hat eine Impedanz von 50 Ohm und ist für diverse Hochfrequenzanwendungen wie Wi-Fi, LTE und andere RF-Systeme geeignet. Durch den sehr dünnen Kabeldurchmesser und den kleinen Biegeradius ist dieses Adapterkabel ideal für kompakte und präzise Einbauten.

Anwendungen
• Anschluss externer RP-SMA-Antennen an interne RF-Module
• Wi-Fi-, LTE- und RF-Anwendungen
• Antenneneinführung über Gehäuse
• Embedded Systeme und industrielle Elektronik

Spezifikationen & Merkmale
• Kabelaufbau: Koaxial
• Kabeltyp: 0,81
• Impedanz: 50 Ohm
• Anschluss 1: RP-SMA female bulkhead
• Anschluss 2: MHF® 4 plug
• Drahtlänge: 9 mm
• Kabeldurchmesser: ca. 0,81 mm
• Minimaler Biegeradius: 3,24 mm
• Kabeldämpfung: 4,9 dB @ 2,4 GHz pro Meter
• Farbe: Schwarz

Erläuterung der Anschlüsse
RP-SMA (Reverse Polarity SMA) ist ein weit verbreiteter Antennenstecker bei Wi-Fi- und RF-Geräten. Der Unterschied zu Standard-SMA liegt in der umgekehrten Pinbelegung, wodurch RP-SMA und SMA nicht untereinander austauschbar sind.

MHF® 4 ist ein sehr kompakter RF-Steckverbinder, der bei internen Wireless-Modulen wie Wi-Fi-, LTE- und GPS-Modulen eingesetzt wird. Dieses Adapterkabel ermöglicht die Verbindung eines internen MHF4-Anschlusses mit einer externen RP-SMA-Antenne.
