RP SMA Adapter

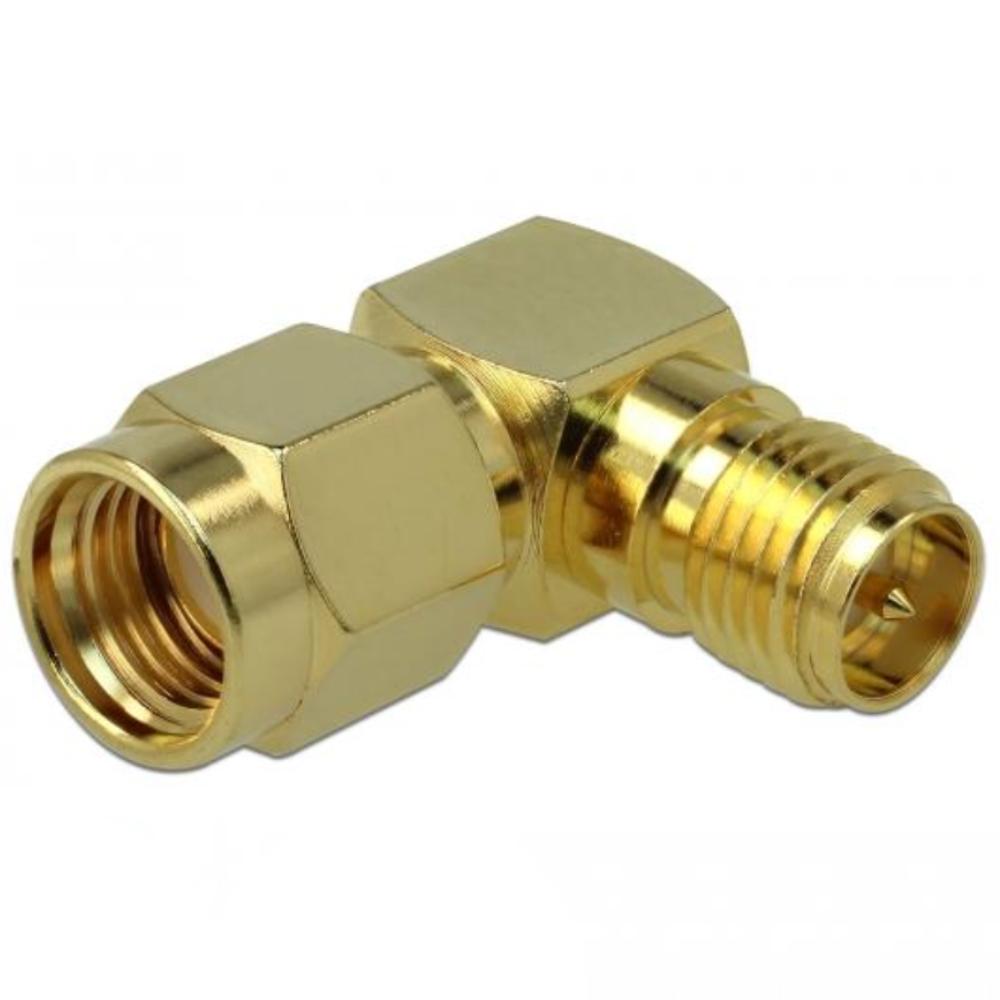

Dieser RP-SMA Stecker auf RP-SMA Buchse Adapter von Delock dient zum Verbinden von HF-Komponenten in Funkfrequenzanwendungen. Der Adapter wird in Situationen eingesetzt, in denen eine 90-Grad-Winkelverbindung bei RP-SMA Anschlüssen gewünscht ist.

Die Ausführung mit einem RP-SMA Male Connector auf der einen Seite und einem RP-SMA Female Connector in 90-Grad-Ausführung auf der anderen Seite ist für den Einsatz in 50-Ohm-HF-Systemen geeignet. Dadurch kann der Adapter bei Antennen, HF-Modulen, Messgeräten und drahtlosen Kommunikationsgeräten eingesetzt werden.

Die Ausführung mit einem vergoldeten Messinggehäuse und einem Innengewinde von 1/4" - 36 UNS - 2B eignet sich für Anwendungen, bei denen eine stabile elektrische Verbindung und eine kompakte Bauform von Bedeutung sind.

Anwendungen
• Winkelverbindung von RP-SMA Anschlüssen
• HF- und Antennenanwendungen
• Drahtlose Kommunikationsgeräte
• Mess- und Testaufbauten

Spezifikationen & Merkmale
• Anschluss 1: RP-SMA male
• Anschluss 2: RP-SMA female 90 Grad
• Impedanz: 50 Ohm
• Frequenzbereich: bis 3 GHz
• Gehäuse: Messing, vergoldet
• Betriebstemperatur: -10 °C bis 50 °C
• Abmessungen: ca. 17,5 x 15,15 Millimeter

Anschluss Erklärung
RP-SMA ist eine Variante des 50-Ohm-SMA-Connectors, bei der die Polarität des Pins umgekehrt ist. Diese Verbindung wird bei HF- und WLAN-Geräten verwendet, um die direkte Kompatibilität mit Standard-SMA-Anschlüssen einzuschränken.
