S/FTP Cat 6 Schraubanschluss

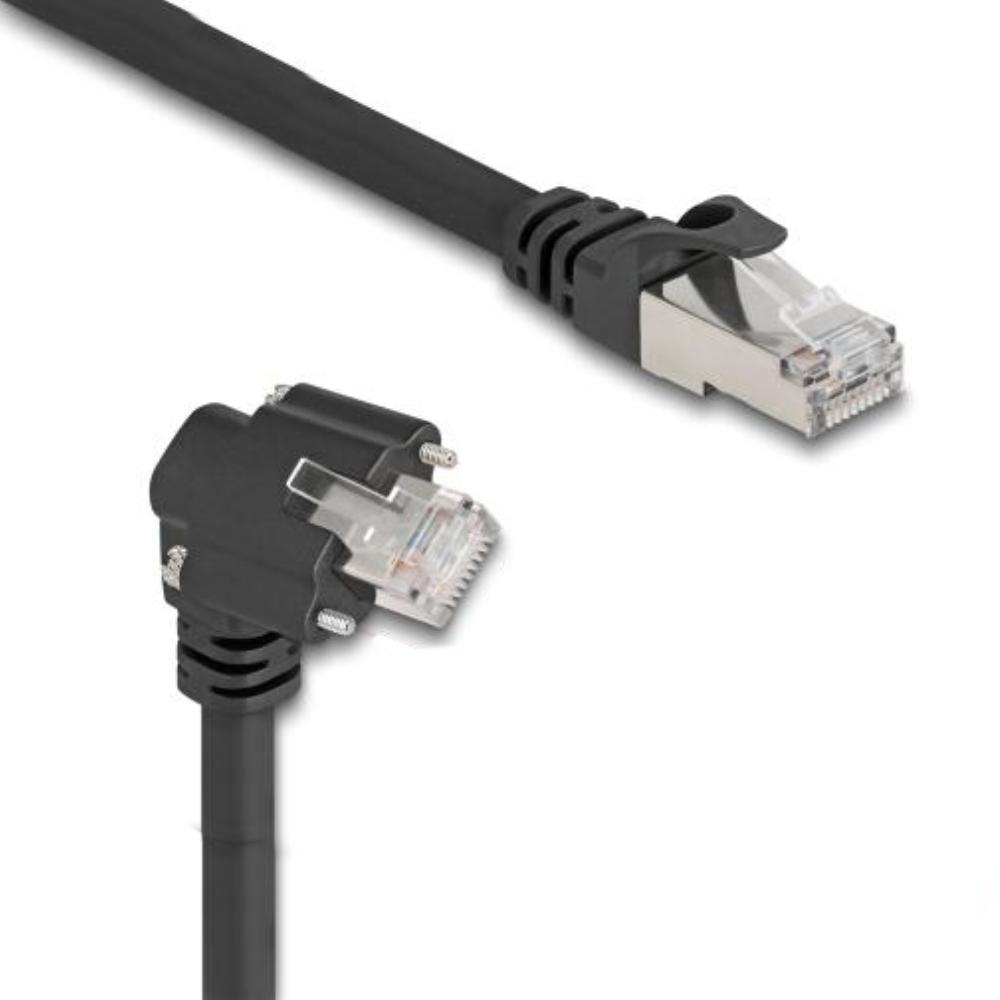

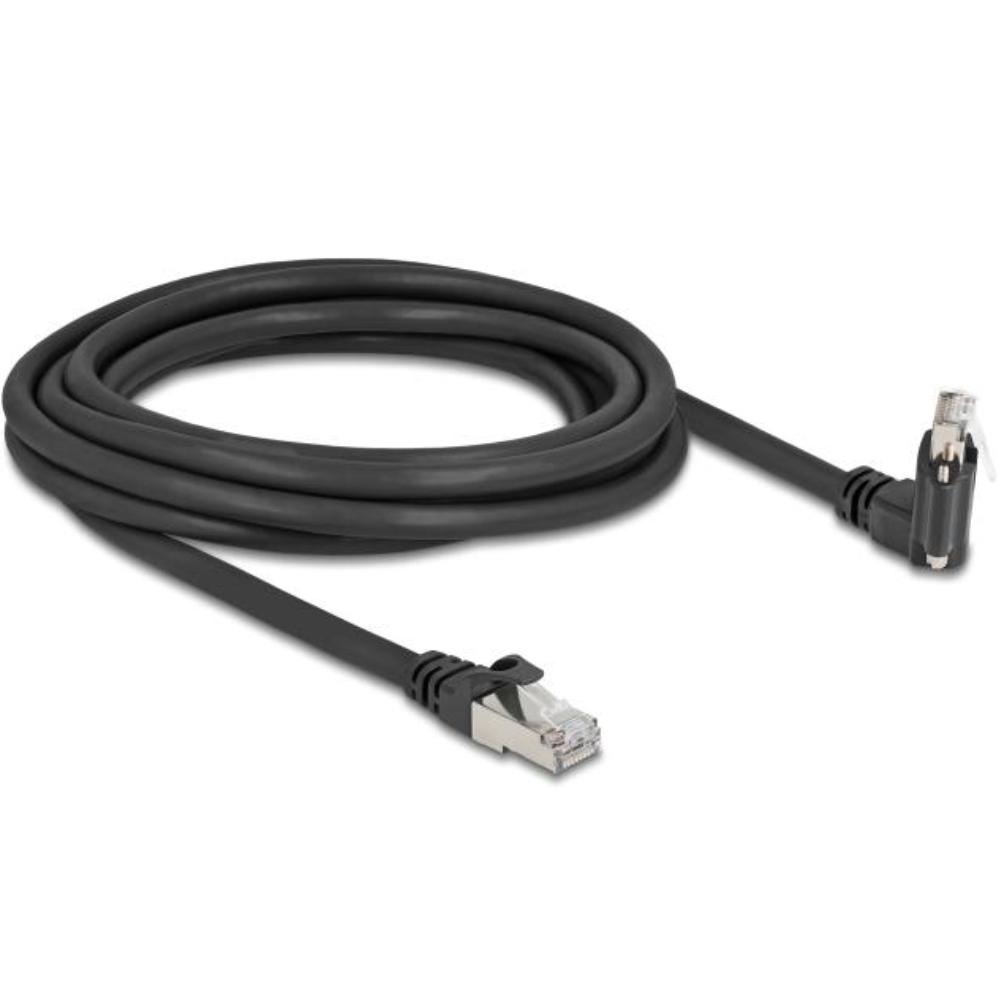

Diese Cat 6 S/FTP GigE Kabel mit flexibler Schraubverriegelung sind für das Verbinden von Netzwerkkomponenten wie Industriekameras, Netzwerkkarten, Switches, Steuerungen und Patchpanels bestimmt. Der RJ45-Stecker mit Schraubbefestigung ist dreh- und schwenkbar, wodurch die Montage in Situationen mit begrenztem Platzangebot oder festen Einbaupositionen ermöglicht wird.

Das Kabel ist mit einer vollständigen Abschirmung pro Aderpaar und einem zusätzlichen Schirmgeflecht (S/FTP) ausgeführt, wodurch elektromagnetische Störungen begrenzt werden. Der flexible, drehbare Schraubverbinder ermöglicht eine Ausrichtung ohne mechanische Belastung des Kabels oder der Verbindung und verhindert ein unbeabsichtigtes Lösen der Verbindung bei fester Montage.

Spezifikationen & Merkmale
• Kabelkategorie: Cat 6
• Schutzart: S/FTP
• Konfektion: vorkonfektioniert
• Anschluss 1: RJ45 male (8P8C)
• Anschluss 2: RJ45 male (8P8C) mit Schraubbefestigung
• Steckerdesign: flexibel und drehbar

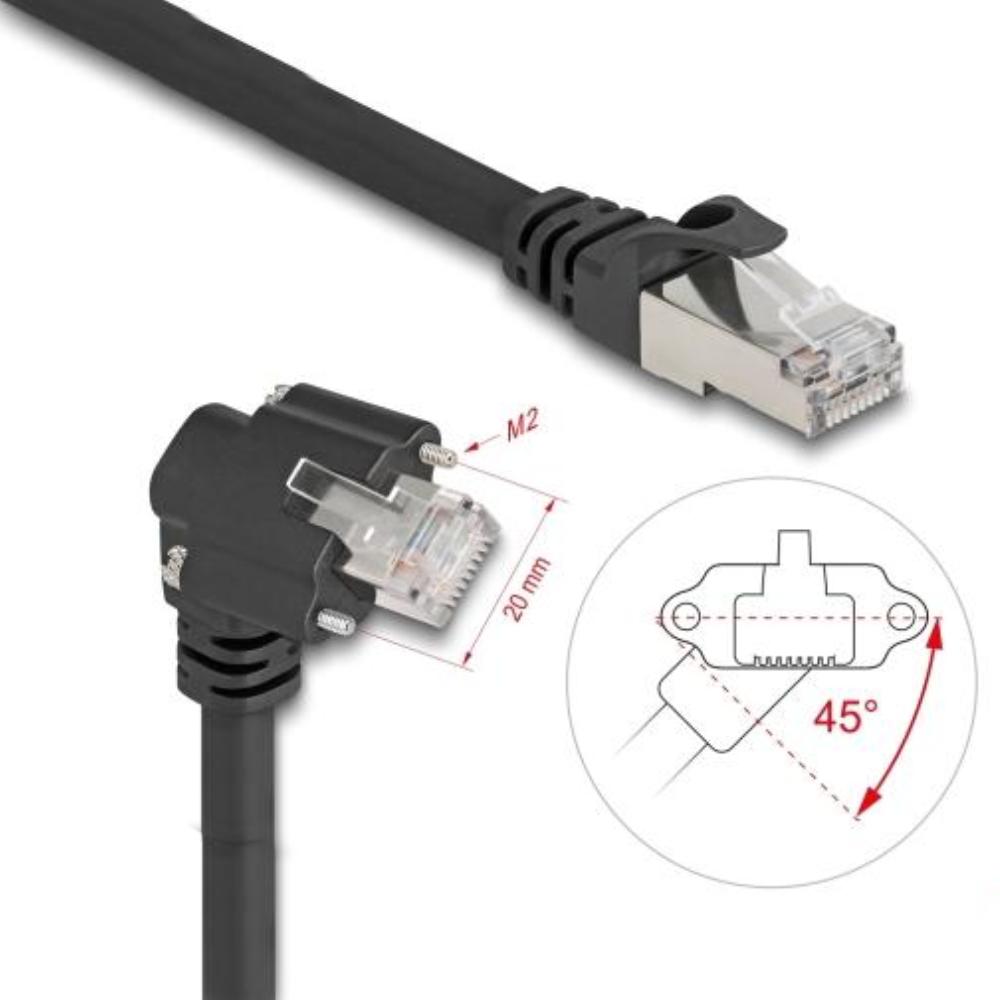

• Drehwinkel: 45° gedreht und 90° gekantet
• Schraubentyp: M2
• Lochabstand: ca. 20 mm
• Pinbelegung: 1:1 verbunden
• Adern: Kupfer (CU)
• Aderstärke: AWG 26
• Kabeldurchmesser: ca. 6,2 mm
• Geeignet für: Gigabit Ethernet
• Norm: Cat 6 Spezifikation

Anwendungen
• Industrielle GigE Kamera-Installationen
• Machine Vision und Bildverarbeitung
• Industrielle Ethernet-Netzwerke
• Automatisierungs- und Steuerungssysteme
• Installationen mit begrenztem Einbauraum
• Feste Montage in technischen Gehäusen

Warum dieses Kabel oft als Kamerakabel bezeichnet wird
Dieses Kabel wird oft als GigE Kamerakabel bezeichnet, da es häufig in der industriellen Gigabit Ethernet Bildverarbeitung eingesetzt wird. In diesen Anwendungen ist eine mechanisch verriegelbare und flexibel ausrichtbare Netzwerkverbindung erforderlich, um Montageprobleme und Signalverlust zu vermeiden.

Die S/FTP-Abschirmung begrenzt elektromagnetische Störungen, die durch Motoren, Netzteile und Industrieanlagen auftreten können. Der dreh- und schwenkbare Schraubverbinder ermöglicht die Positionierung ohne Knickbelastung des Kabels, was für eine stabile Datenübertragung sowohl bei Kamera- als auch bei anderen industriellen Ethernet-Anwendungen relevant ist.

Obwohl das Kabel häufig bei Kameras verwendet wird, ist es nicht ausschließlich für den Kameraeinsatz bestimmt. Durch die Cat 6 Spezifikation, die 1:1 Pinbelegung, die S/FTP-Abschirmung und die flexible Schraubverriegelung eignet sich dieses Kabel auch für andere Netzwerkverbindungen, bei denen eine feste, störungsarme und zuverlässig ausrichtbare Ethernet-Verbindung erforderlich ist.

Erklärung der Netzwerkkabelkategorien
Cat 5e: Bis zu 100 MHz Bandbreite, geeignet für 1 Gbit/s Ethernet bis maximal 100 Meter.
Cat 6: Bis zu 250 MHz Bandbreite, unterstützt 1 Gbit/s bis 100 Meter und 10 Gbit/s bis ca. 55 Meter.
Cat 6a: Bis zu 500 MHz Bandbreite, unterstützt 10 Gbit/s bis 100 Meter.
Cat 7: Bis zu 600 MHz Bandbreite, immer vollständig abgeschirmt (S/FTP). Ausgerichtet auf industrielle Installationen.
Cat 8: Bis zu 2000 MHz Bandbreite, geeignet für 25G und 40G Ethernet bis maximal 30 Meter.
